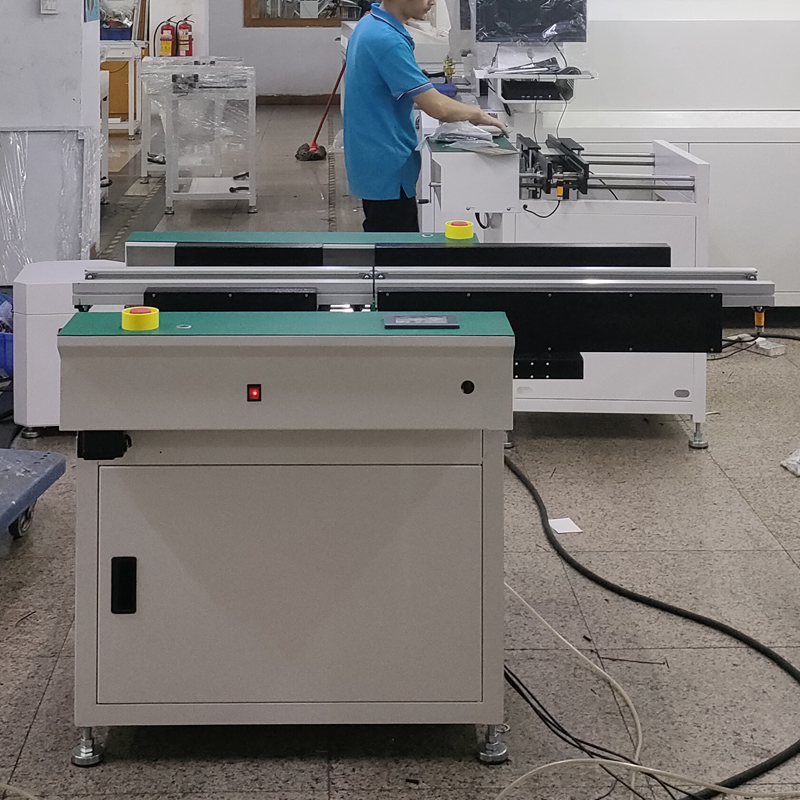

SMT伸縮接駁臺過道機是什么？有什么功能？

SMT伸縮接駁臺（亦稱過道機）是SMT產線中解決物理空間沖突與自動化協同的關鍵過渡設備，其核心作用在于?動態調節軌道布局，實現生產通行兩不誤?。根據技術文檔與行業實踐，其功能體系可系統歸納如下：

核心功能：物理空間智能調度

1.?軌道伸縮通斷?
通過伺服電機驅動精密直線導軌（行程達600mm?13），使接駁軌道可橫向收縮至原寬度的60%，為人員、物料車留出安全通道，避免產線中斷維護?。
典型案例：操作員觸發通行按鈕后，導軌在5秒內完成收縮/復位動作，同步聯動設備信號暫停PCB傳輸?。

2.?跨設備精密對接?
采用亞德客氣缸+導柱組合的升降系統（升降范圍920±20mm?34），消除回流焊、貼片機等設備間的軌道高度差，確保PCB傳輸零卡頓?。

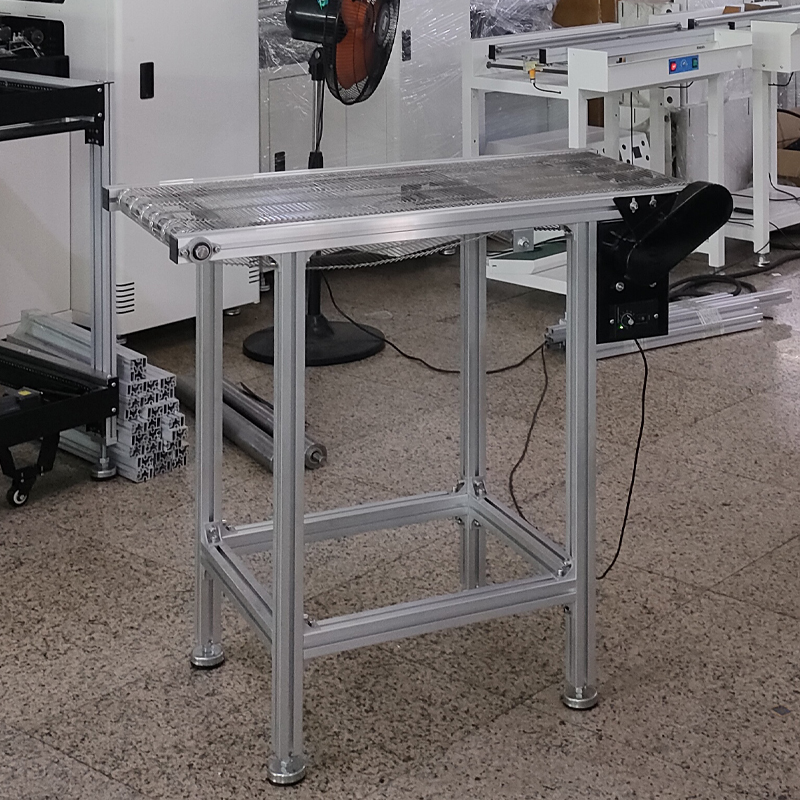

網帶輸送機是什么，有什么作用

網帶輸送機是一種以連續運動的網帶作為承載部件的物料搬運設備，其核心作用在于實現高效、連續的物料傳輸，并能集成特定工藝處理。

?一、核心物料輸送功能?

?連續空間轉運?
在固定線路上實現物料的水平、傾斜或垂直輸送，支持組成復雜空間輸送線路，替代人工搬運，大幅提升生產線流轉效率。?

?多形態物料適配?
既可輸送散裝顆粒（如糧食、化工原料），也可運輸單件貨物（如包裝箱、袋裝品），適用范圍覆蓋干燥物料到需清洗的工件。?

?二、生產工藝集成?

?流程工藝整合?
在輸送過程中同步完成降溫、清洗、瀝干等操作。例如槽式網帶輸送機通過水槽設計，直接對高溫工件進行水冷或清洗?；過油處理環節實現油料自動分離?。

?嚴苛環境適配?
不銹鋼材質網帶滿足食品、醫藥等行業衛生標準，支持快速拆卸清洗，避免交叉污染

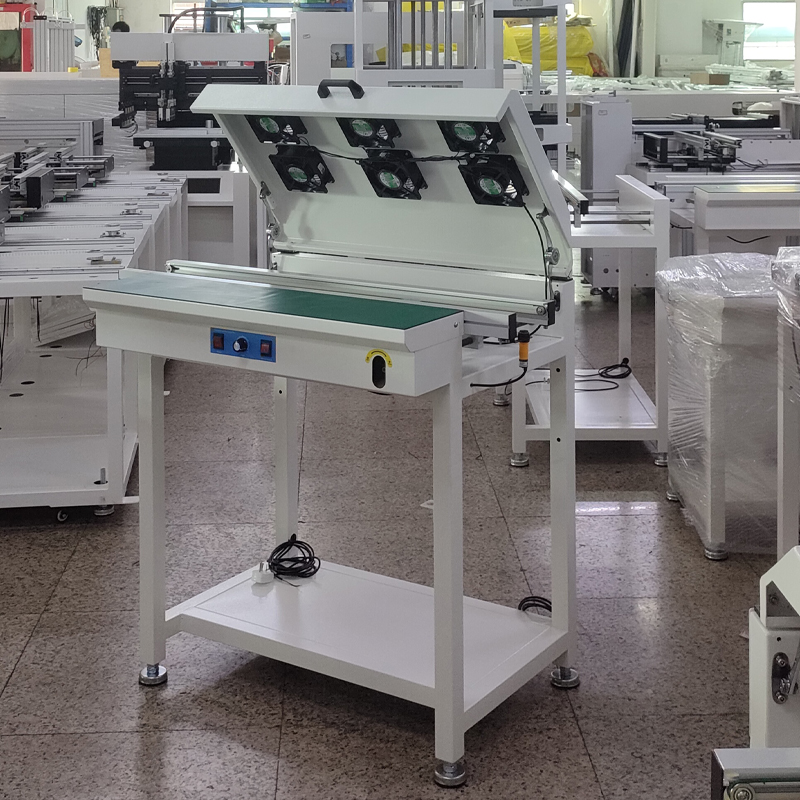

SMT接駁臺帶冷風罩

SMT接駁臺冷風罩是電子制造產線中的關鍵溫控設備，主要用于?快速降低PCB板溫度并穩定傳輸環境?，其核心作用與價值如下：

核心功能：主動散熱與溫度控制

1.?強制風冷降溫?

內置高效風扇系統，通過強制對流方式快速帶走回流焊后PCB板殘留熱量，通常在1-2分鐘內將板溫從200℃以上降至40-60℃安全區間，避免高溫對后續工序（如AOI檢測、插件）的影響?12。

對比自然冷卻效率提升50%以上，顯著縮短生產節拍，適應高速生產線需求?。

2.?溫度均勻性保障?

多風扇矩陣布局配合導流風道設計（如專利提到的90°定向送風結構），確保PCB板面受熱均勻，防止局部溫差導致的元器件熱應力損傷?

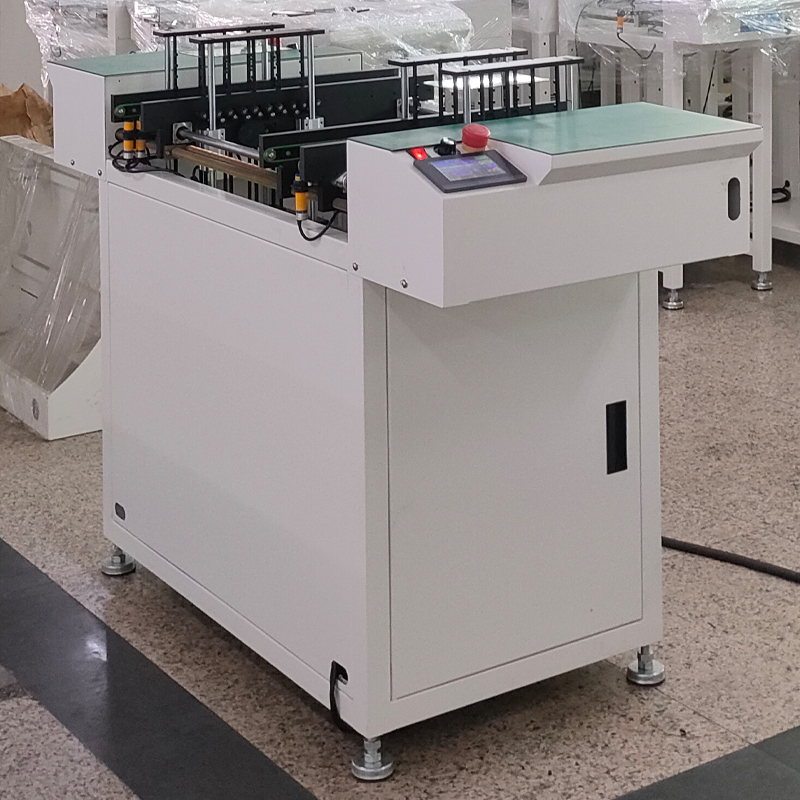

SMT雙軌篩選接駁臺的功能

SMT雙軌篩選接駁臺是電子制造產線中的關鍵連接設備，通過雙軌道并行設計和智能篩選功能實現高效生產調度與質量控制。

核心功能：并行處理與篩選分流

1.?雙軌道同步運作?
采用獨立控制的雙軌道結構，可同時傳輸兩塊PCB板，實現產線效率翻倍。當主軌道設備（如貼片機）滿負荷時，備用軌道自動啟用分流，避免生產中斷。?

2.?智能篩選機制?
集成光電傳感器與軟件控制系統，根據檢測結果（如AOI/SPI數據）自動分流不良品：

?合格品?：沿主軌道流向下一工序（如回流焊）

?缺陷品?：切換至副軌道輸送到維修站或復檢區?

?篩選邏輯?：通過SMEMA信號接口接收前后設備指令，結合PASS按鍵實現手動/自動放行模式切換。

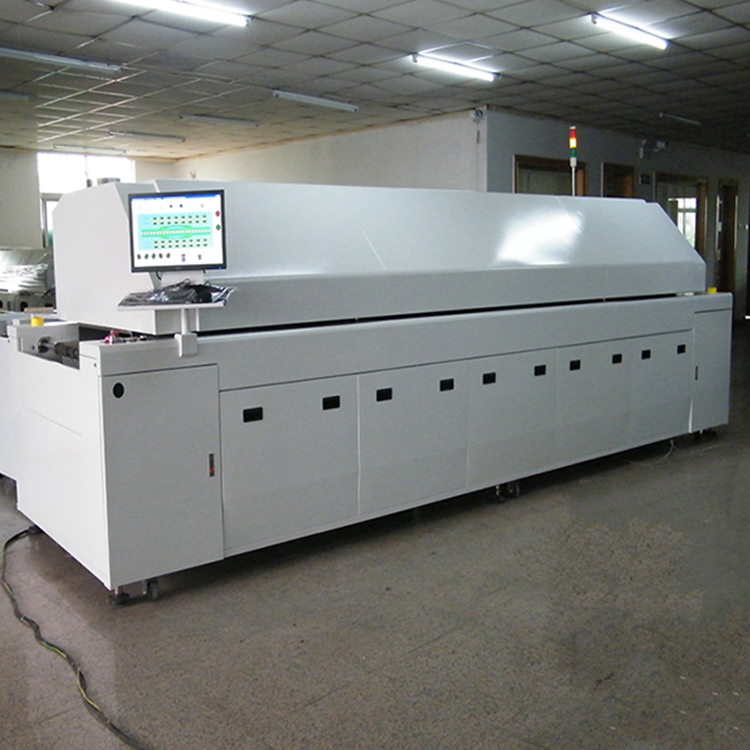

如何選擇合適的回流焊

選擇適合的回流焊設備需綜合考慮生產需求、技術特性、質量控制和成本效益等因素，以下是關鍵選擇要點及對應的參考依據：

?一、生產需求評估?

產品尺寸與產能?

根據PCB最大寬度選擇設備：寬度＞400mm需大型設備（網帶寬度550mm），200-400mm選中型（網帶400mm），＜200mm可選小型設備（如5溫區）。

日產量＞5000片需十溫區大型設備，2000-5000片選八溫區中型設備，＜2000片可選六溫區小型設備。

工藝復雜度?

含BGA、細間距元件等需高精度溫控（±1℃以內），推薦12溫區設備；簡單貼裝可選經濟型（5-6溫區）。

?二、技術參數核心指標?

溫區與控溫能力?

至少需4個獨立控溫區，復雜工藝推薦8-12溫區[6][14]；上下加熱器獨立控溫可優化焊接均勻性。

實測滿負載溫差應≤±3℃（理想值±1℃），空載溫差＜0.5℃。

加熱方式對比?

?全熱風回流焊：（優點）加熱均勻，控溫靈活    （缺點）易氧化元件，可能吹移位   （適用場景）通用型生產

紅外+熱風回流焊?：（優點）熱補償快，陰影效應小     （缺點）設備成本較高 （適用場景）高精度焊接

純紅外回流焊：（優點）響應快    （缺點）元件顏色影響吸熱效果 （適用場景）低復雜度板

傳輸穩定性?

網帶需運行平穩（抖動會導致焊點移位/冷焊）；導軌寬度匹配PCB尺寸（標準450mm）。

?三、成本與維護考量?

初始投入?

預算有限時優先性價比：小型企業可選按鍵式+PLC控制（成本較低），多品種生產選電腦+PLC控制（帶記憶功能）。

長期運維?

知名品牌售后更可靠（如設備故障響應速度）；注意發熱體更換成本（如熱型芯板焊接維護費用高）。

特殊工藝需求

?氮氣保護?：焊接精密IC或防氧化要求高時，需選配氮氣接口。

冷卻效率?：高速生產線需驗證冷卻區性能（防虛焊）。

?總結建議?

中小批量生產可選?8溫區熱風+紅外設備?（控溫準、成本適中）；

大批量/高密度板推薦?12溫區全熱風設備?（帶氮氣選項）；

采購前務必?實測溫差曲線?并檢查網帶運行穩定性。
