Smt迷你回流焊機的功能分析

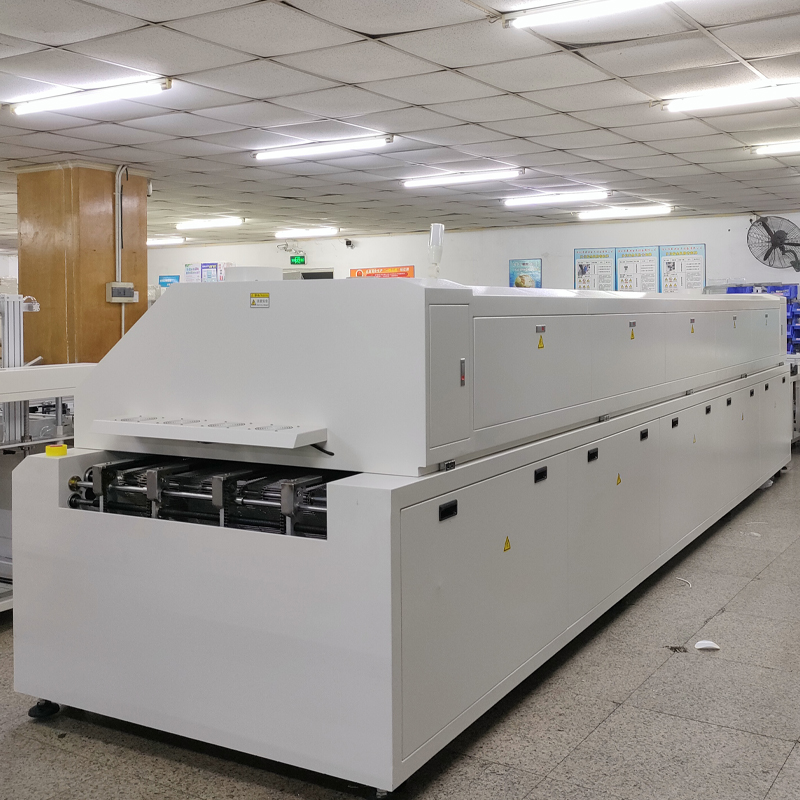

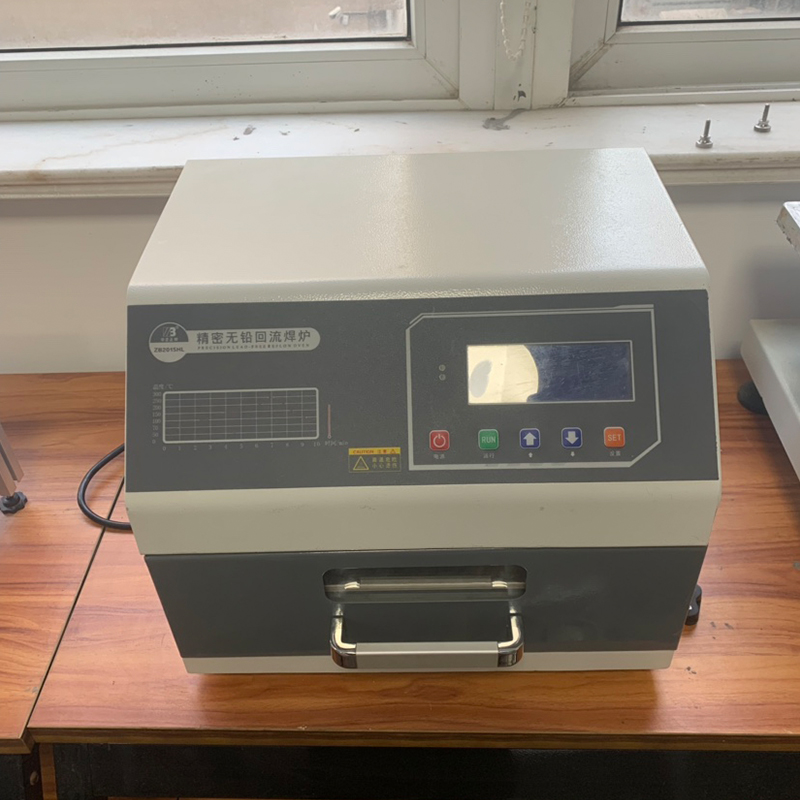

Smt迷你回流焊機（又稱臺式回流焊）是針對研發、小批量生產及特殊場景設計的緊湊型焊接設備，其核心作用在于以?低成本、靈活操作?滿足特定焊接需求，與傳統大型多溫區回流焊互為補充。

核心功能與定位差異?

?研發驗證與小批量生產?
適用于新產品原型試制、工藝參數調試（如無鉛焊料實驗），避免占用大型產線資源，顯著降低研發成本?。

?維修與返工支持?
可對單塊PCB進行局部返修，精準控制焊接位置（如BGA芯片重焊），避免整板過爐導致二次損傷?。

?教學與培訓工具?
在電子類專業院校中，用于演示SMT回流焊全流程（預熱→回流→冷卻），直觀呈現焊點形成機理?。

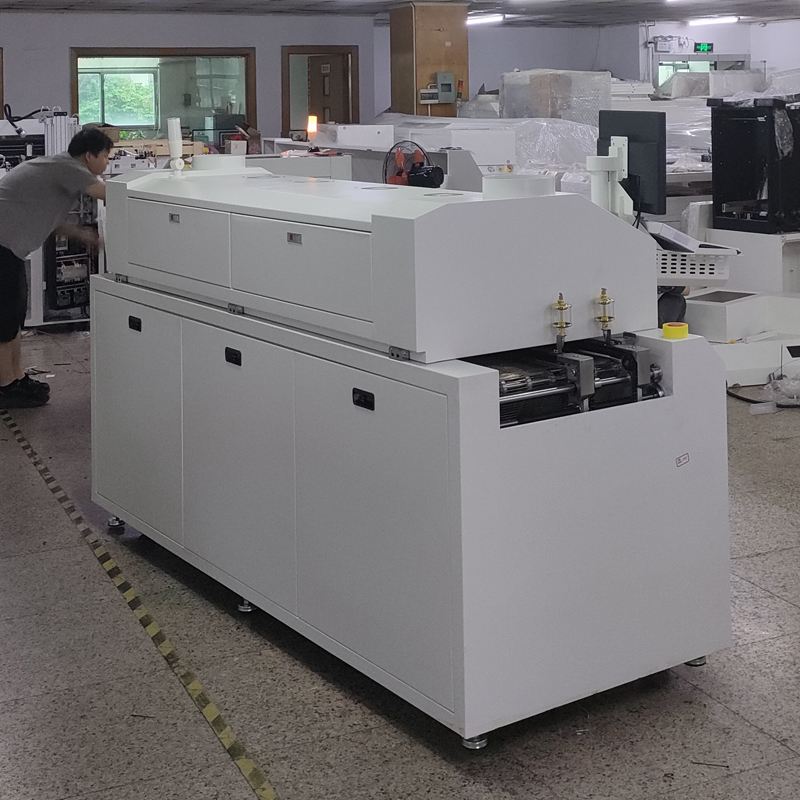

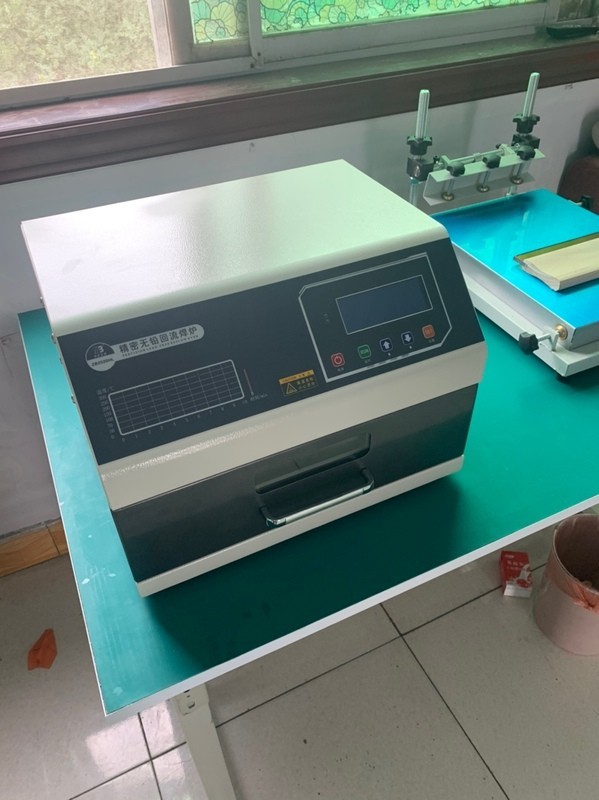

Smt抽屜式回流焊的特點和作用

Smt抽屜式回流焊作為實驗級回流焊設備，具有以下核心特點和作用：

核心特點

?緊湊模塊化設計?
采用抽屜式結構，桌面級體積節省空間，維護便捷且支持非標定制?。

?精準溫控技術?

獨立溫區控制（±2℃精度），相鄰溫區溫差最高可達100℃不串溫?

紅外均勻加熱結合獨立小循環運風系統，熱補償快速（溫差<5℃）?

?高效能配置?

專利發熱線技術實現20分鐘快速升溫，能耗降低30%?

可選配強制制冷與助焊劑回收系統，滿足環保需求?

核心作用

?高精度焊接?
雙焊接區設計配合±10mm/min傳輸精度，完美適配BGA/CSP及0201微型元件焊接，消除移位缺陷?。

?研發與調試支持?
靈活調節各溫區參數，支持八線溫度曲線測試（△T≤8℃），加速無鉛工藝開發?。

?多場景適配?
從實驗室原型制作到小批量生產，尤其適用于醫療電子、航空航天等高可靠性領域樣品驗證?。

線路板回流焊接的標準流程

線路板回流焊接的標準流程及關鍵控制點：

一、焊前準備

?焊膏印刷?
使用鋼網將錫膏精準印刷至PCB焊盤，鋼網開孔需與焊盤位置嚴格對齊?。
→ 印刷質量直接影響焊接良率

?元件貼裝?
貼片機通過視覺定位系統將SMD元件精確放置于錫膏上?。

特殊元件需人工復查位置精度?

二、焊接流程（四階段溫控）

預熱區 → 保溫區 → 回流區 → 冷卻區

?預熱區（60-150℃）?

升溫速率：1-3℃/秒

作用：蒸發溶劑，激活助焊劑，防止熱沖擊?
PCB均勻升溫至焊膏軟化塌落

?保溫區（120-165℃）?

恒溫時間：60-120秒

作用：揮發殘留潮氣，清除焊盤氧化物?

確保PCB各區域溫度均衡?

焊膏完全熔化，液態錫潤濕焊盤形成合金焊點?

峰值溫度持續時間：30-60秒?

?冷卻區?

強制風冷速率：2-4℃/秒

作用：快速固化焊點，形成穩定金屬連接?

三、特殊工藝處理

?雙面板焊接?
優先焊接元件少的一面（紅膠工藝），第二面用錫膏工藝；或采用分層溫控（下溫區降溫）?

?氮氣保護?
向爐內注入氮氣減少氧化，提升焊點可靠性?

?通孔元件?
需特制針管鋼網增加焊膏量，元件耐溫需達235-250℃?

四、焊后檢驗

?冷卻至室溫?后取出PCB，避免燙傷或熱變形?

檢查焊點：

表面光滑無空洞

潤濕角≤90°

元件無偏移/虛焊

Smt回流焊的應用領域

Smt回流焊技術憑借其高精度、可控性強及適合大規模生產的特點，已廣泛應用于電子制造領域的多個核心場景，具體應用領域如下：

一、消費電子制造

?智能終端?：手機主板（焊接電阻、電容、芯片）、筆記本電腦主板、平板電腦主板的高密度貼裝，實現微米級焊點精度。

?影音設備?：電視機主板、音響設備、游戲機控制板的SMT焊接，保障信號傳輸穩定性。

二、汽車電子

?控制系統?：ECU（電子控制單元）、傳感器、儀表盤電路板的焊接，滿足-40℃至125℃環境可靠性要求。

?新能源部件?：電動汽車電池管理系統（BMS）、充電樁控制板的焊接，需通過高振動與溫度沖擊測試。

三、醫療設備

?植入式器械?：心臟起搏器、神經刺激器的微焊接，要求無菌環境與長期生物相容性。

?診斷設備?：醫療監護儀、超聲探頭的精密電路焊接，確保信號無干擾。

四、通信與工業設備

?通信基站?：5G基站射頻模塊、光模塊的焊接，需低空洞率保障高頻信號完整性。

?工業自動化?：PLC控制器、工業機器人主板的焊接，適應工廠惡劣環境。

五、半導體與功率器件

?芯片封裝?：倒裝芯片、BGA封裝的焊接，真空回流焊可將空洞率降至1%以下。

?功率模塊?：IGBT模塊、LED倒裝芯片的共晶焊接，依賴精準溫控降低熱應力 ?。

六、航空航天與軍工

?航天電子?：衛星通信板、導航設備的焊接，需抗輻射材料與超高可靠性工藝。

?軍用裝備?：雷達系統、導彈制導模塊的焊接，通過軍標環境適應性認證 ?。

回流焊的回流時間是多長

回流焊的回流時間（即焊料處于液態的持續時間）直接影響焊點冶金結合質量與可靠性，其核心參數需結合焊料類型、元件熱容及工藝要求綜合確定。

一、標準回流時間范圍

?有鉛焊接?

?液相線以上時間?：40-90秒（焊料熔點183℃以上） ?

?峰值時間?：20-40秒（峰值溫度235-245℃） ?

?無鉛焊接?

?液相線以上時間?：30-90秒（焊料熔點217℃以上） ?

?峰值時間?：30-60秒（峰值溫度220-260℃） ?

?科學依據?：

時間＜30秒：焊料潤濕不足，冷焊風險增加60%以上 ?

時間＞90秒：金屬間化合物（IMC）層增厚，焊點脆化，剪切強度下降 ?

二、時間協同參數

?升溫速率?

預熱區：≤3℃/秒（防止熱沖擊） ?

回流區：2.5-4℃/秒（快速達到峰值） ?

?冷卻速率?

降溫≤4℃/秒（避免晶粒粗化）

三、超時風險與監控

?時間過短?：焊點空洞率＞15%，電氣連接失效風險 ↑ 300% ?

?時間過長?：

PCB碳化（爐溫＞250℃時

助焊劑完全揮發，焊點氧化加劇

?實時監控?：紅外測溫+熱電偶驗證溫差＜5℃
