選擇性波峰焊

制造商	晟典電子SMT設備
型號	SD-選擇焊

選擇性波峰焊又稱選擇焊，是應用于PCB插件通孔焊接領域的設備，因不同的焊接優勢，在近年的PCB通孔焊接領域中，逐步成為了流行趨勢，應用范圍廣泛，如：軍工電子、航天輪船電子、汽車電子、數碼相機、打印機等高焊接要求且工藝復雜的多層PCB通孔焊接中。
選擇性波峰焊又分為離線式選擇性波峰焊和在線式選擇性波峰焊兩種；
其中離線式選擇性波峰焊：是指與生產線脫機的方式，組焊劑噴涂機和選擇性焊接機為分體式1+1，其中預熱模組跟隨焊接部，人工傳輸，人機結合，設備占用空間較小。
而在線式選擇性波峰焊：是在線式系統可以實時接收生產線數據全自動對接，組焊劑模組預熱，模組焊接，模組一體式結構。特點是全自動鏈條傳輸，設備占用空間較大，適合自動化要求較高的生產模式。

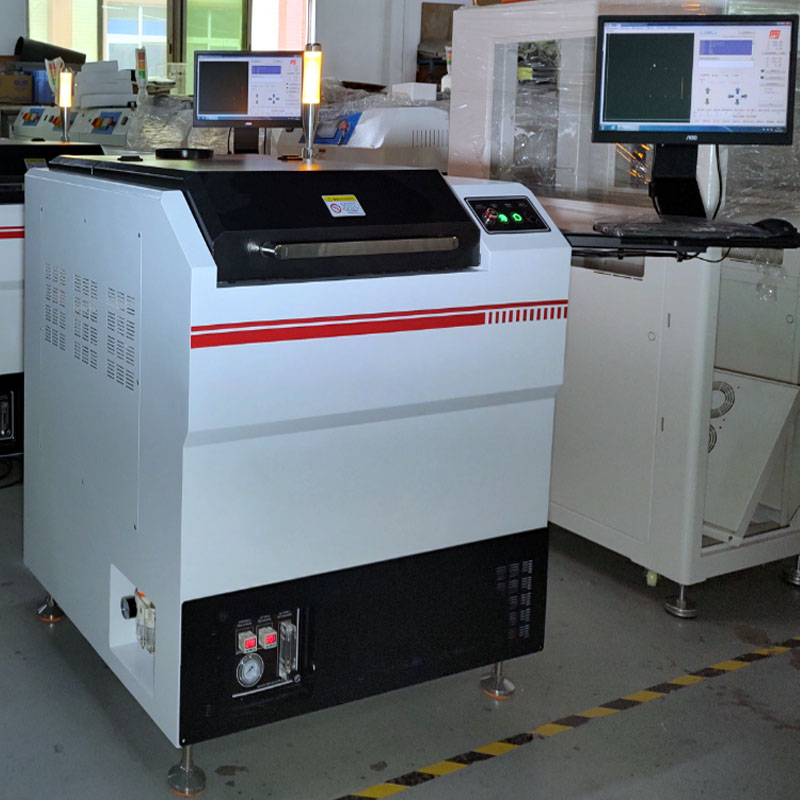

晟典選擇焊

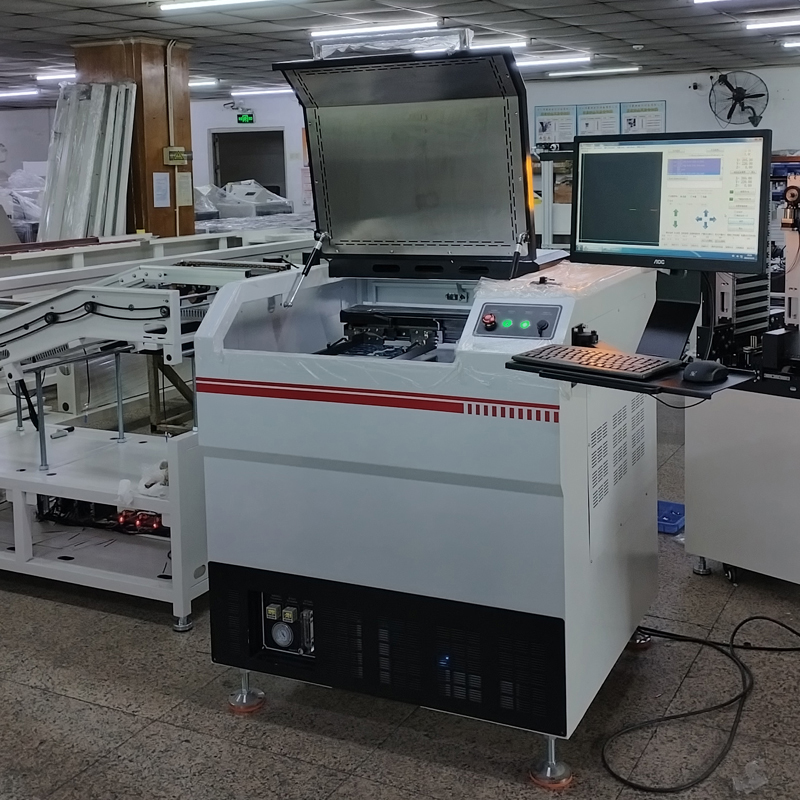

diyname2

diyname3

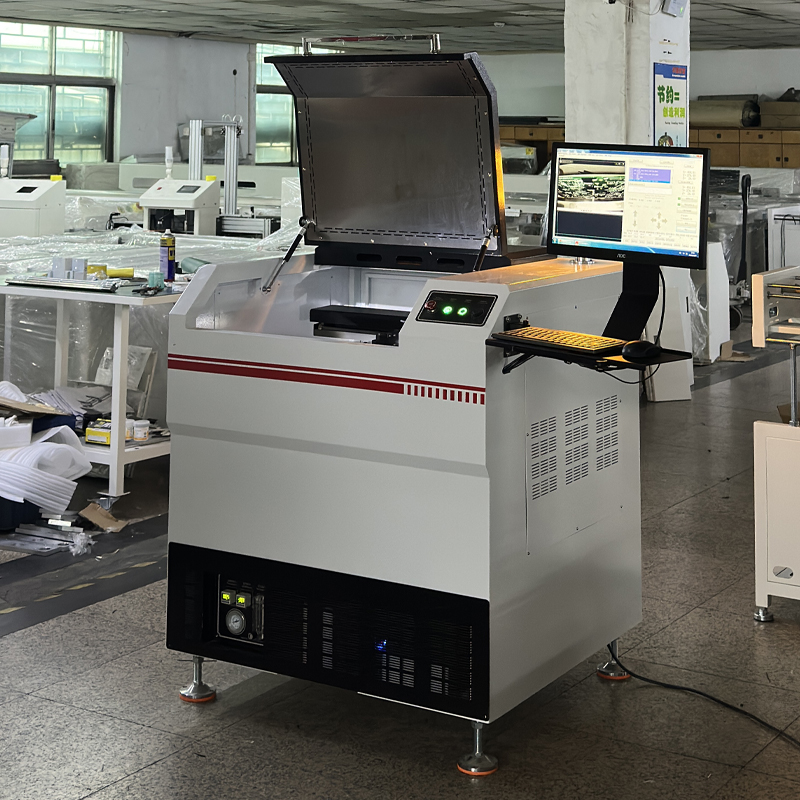

diyname4

項目	設備描述	具體要求
機型及電源等	機器型號	SD-400
	電源	1P 220V 50HZ (可選其它電壓)
	正常機器功率/總功率	1.8KW/4.0KW
	機器重量	≥200KG
	外形尺寸	(L)950(W)900(H)1100mm
PCB板	最小PCB尺寸	L50mm W50mm
	最大PCB尺寸	L400mm W400mm
	PCB 厚度	0.5~6mm
	PCB 重量	≤4KG
	PCB 上部元件高度	≤100mm
	PCB 下部元件高度	≤40mm
	PCB 工藝邊	≥3mm

l　產品的應用范圍 – 選擇焊能方便的和工廠的自動化產線配合在一起，并具有多臺擴展的功能,可過治具或者直接焊接各種混裝PCB板。

l　適用于各種場合 – 選擇焊系統的高性能首先特殊材料的噴嘴設計開始，它可以精確而穩定地噴出各種錫波高度，從而提高了在空間有限或太靠近零件的情況下持續地重復焊接的能力。的錫焊泵、推進器、升降器、機器人技術、氮氣輸送以及溫度控制技術，加上我們獨有的波峰噴嘴，令系統的錫焊性能錦上添花，精度高，不良品少。

l　使用場所極好的溫度控制能力 –氮氣溫度控制性能好，因為它使用的是PID溫度控制原理(0-400度)，氮氣用于對焊接波峰進行惰化及保護。這個獨特的氮直熱系統是對波峰進行加熱的。讓操作員可以選擇要增加還是減少溫度。

l　閉環伺服馬達 = 高準確性、可重復性、高焊接質量 –系統都使用最精確、最先進的機器人控制技術 – 閉環伺服器。伺服器就是知道位置并維持完美重復性的智能馬達。滾珠絲桿與直線導軌進行導向，定位精確，噪音小，移動平穩。
