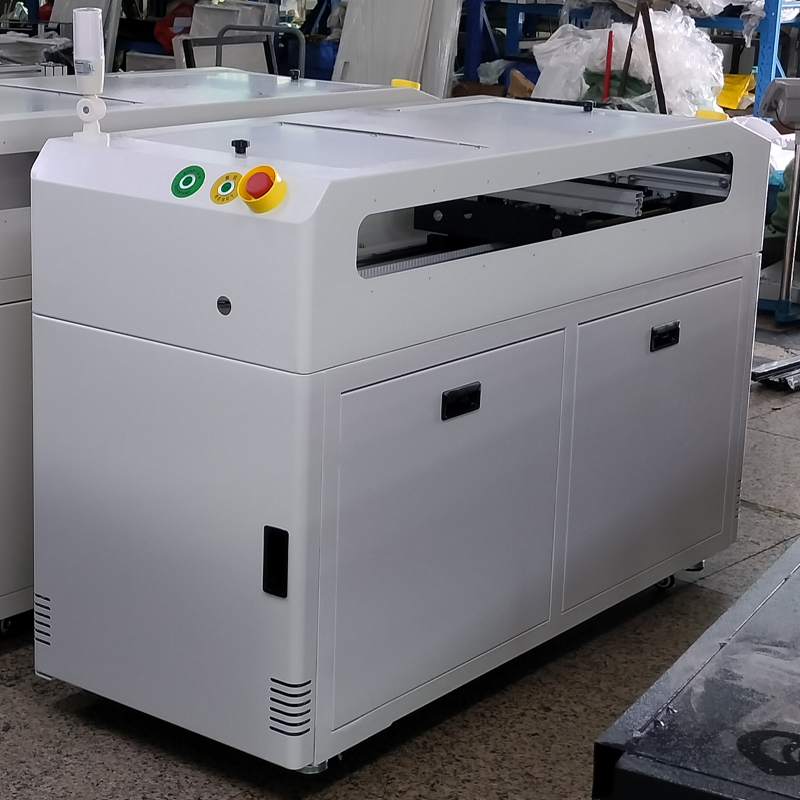

插件移載機

制造商	晟典SMT設備
型號

DIP插件移載機

一、核心功能

?產線路徑調整?
用于SMT/DIP生產線合并或分流場景，通過平移、轉向動作實現多線間的PCB板轉移，優化產線布局?。例如，將兩條貼片線合并接入一臺回流焊設備，降低設備投入成本?。

?自動化傳輸?
支持與SMT/DIP生產線無縫對接，實現PCB板在多工位間的自動轉移，減少人工干預，提升效率?。

二、結構與配置

?硬件設計?

?驅動系統?：采用新裕步進電機（42/48型）或齒輪減速馬達，搭配新力川數字式步進驅動器，平移精度高且速度可調?。

?軌道設計?：標準鋁型材軌道，長度可定制（如585mm），適配50-400mm寬度的PCB板?。

?控制模塊?：日本松下PLC+顯控EA43A觸摸屏，支持編程控制及參數實時監控?。

?可選功能?
雙小車獨立控制、SMEMA通訊接口、防靜電皮帶等，滿足高精度或特殊場景需求?。

三、應用場景

?多線合并/分流?：將2-4條貼片線合并至一臺回流焊，或分流至不同插件線，優化設備利用率?。

?插件線銜接?：在DIP插件工藝中，實現PCB板從傳送帶到插裝工位的精準定位與轉移?。

?智能分揀?：配合檢測設備，自動分揀良品與不良品，提升產線自動化水平?。

四、技術優勢
