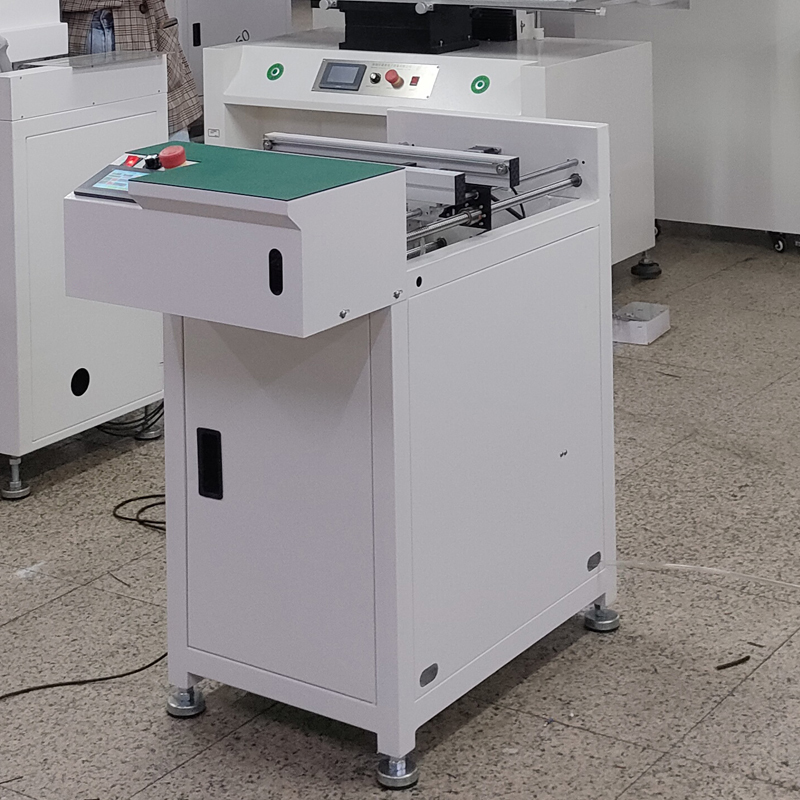

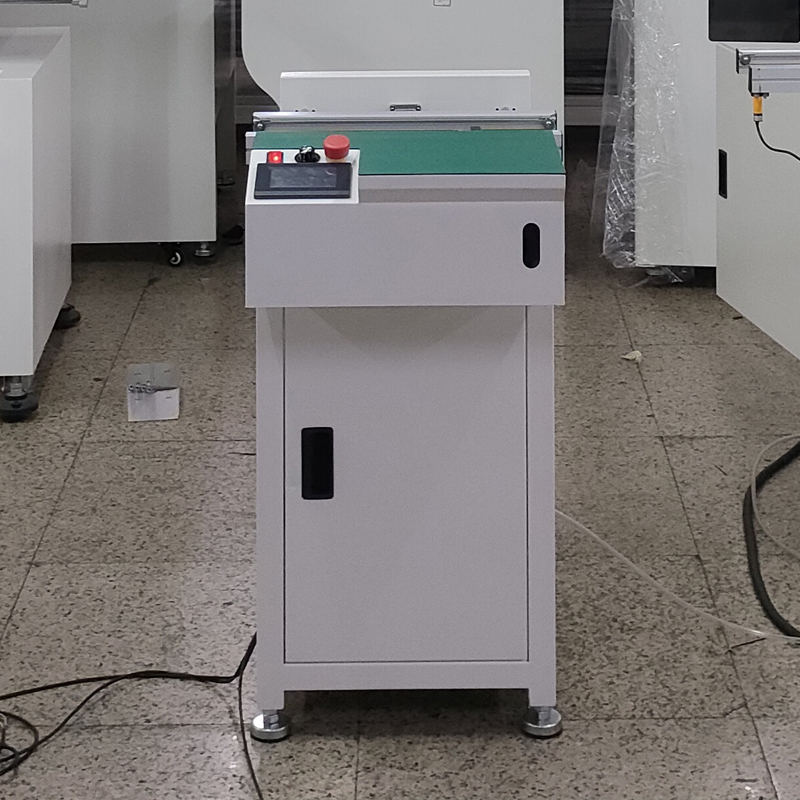

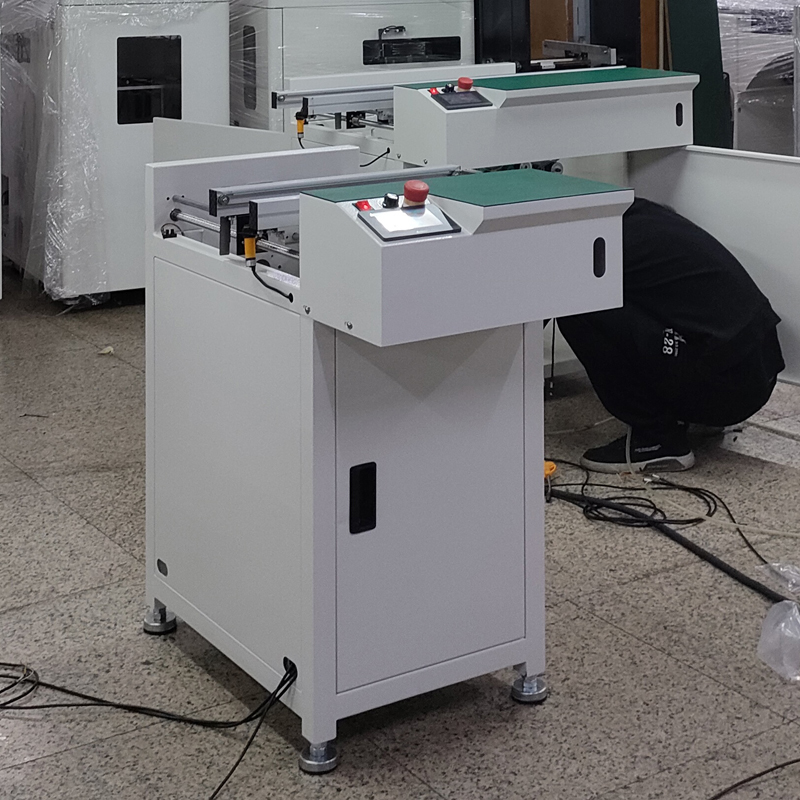

全自動轉角機

制造商	晟典SMT設備
型號

PCB轉角機是SMT/DIP產線中用于調整PCB板傳輸方向的關鍵設備，通過角度轉換實現不同工位間的無縫銜接，確保產線連貫性?。以下是其核心技術要點與應用場景：

一、核心功能

?角度轉換?

支持?90°/180°定向旋轉?，適配SMT軌道與回流焊、波峰焊等設備的對接需求，減少人工干預?；

采用步進電機（如86步進電機）驅動，旋轉精度達±0.05mm，確保BGA等高精度元件板材無偏移?。

?自動化控制?

搭載?PLC+觸摸屏?控制系統（如信捷PLC），支持參數設定、故障自檢及I/O狀態監控?；

集成歐姆龍光電傳感器，實時檢測PCB位置并觸發傳輸動作，響應時間≤3秒?。

?多尺寸兼容?

適應PCB板尺寸范圍?50×50mm至610×508mm?，軌道寬度可通過插槽快速調節?；

傳送高度標準化為?900±20mm?（可定制），匹配主流貼片機及印刷機高度?。

二、結構組成

?傳輸軌道?：采用開模鋁合金軌道或冷軋鋼板焊接結構，表面噴粉防靜電處理，皮帶傳動速度可調（0.5-2m/min）?；
