全自動接駁臺

制造商	晟典SMT設備
型號

SD 輸送機系列
1. 金屬板材噴粉結構設計
2. 增加設計以提高穩定性
3. 符合人體工程學設計理念，使操作者的手臂不易疲勞
4。高效、自動地根據 PCB 板的寬度調整寬度，保證傳送軌的平行性
5. 可根據客戶要求定制機器的長度
6. 根據客戶要求，制動盤的數量
7. 傳動速度可調
9. 專用電泳鋁型材導軌
10. 雙步進電機轉換電機
11. 兼容標準的 SMEMA 接口

smt設備晟典全自動接駁臺

技術參數
模型	500	1000	1200

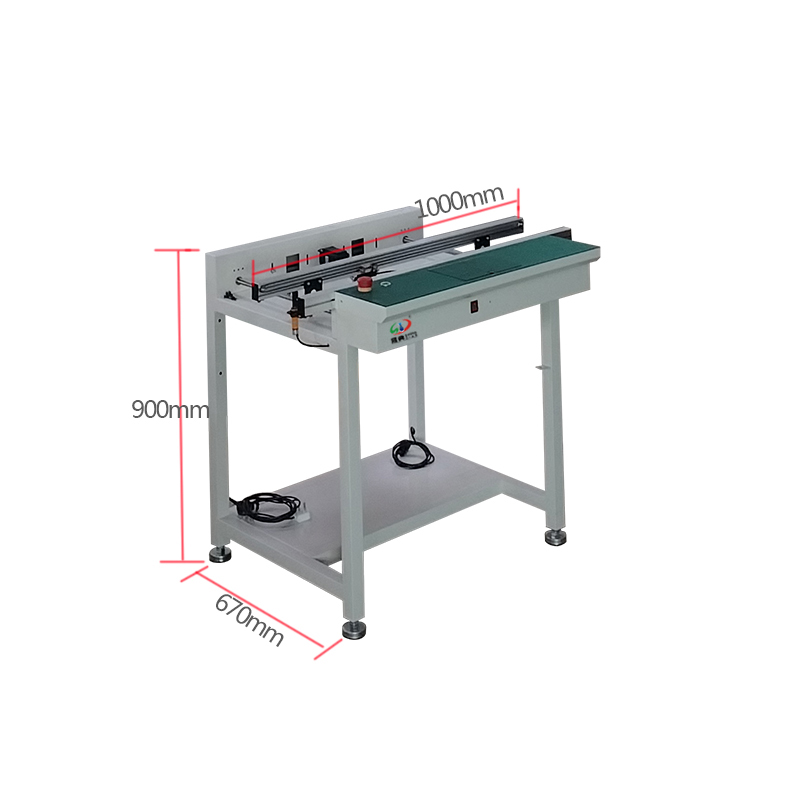

外形尺寸(毫米)	500720900	1000750900	1200750900
表格大小(毫米)	400 * 200毫米	800*200mm	800*200mm
PCB 寬度	50-350毫米
運輸高度	900±20mm
多氯聯苯傳輸方向	任何方向的改變
多氯聯苯傳輸速度	0 ~ 2000毫米
電力供應	AC220V1P 50/60Hz
耗電量	節目全長約30W
軌道長度	500mm	1000mm	1200mm
控制模式	Board
重量	Appor.35KG	Appor.50KG

在接駁臺上的傳送皮帶一般包括機架，平行轉動設備、電路板放置在機架上的傳送皮帶和電路板放置在機架上的傳送皮帶。接駁臺與接駁平行皮帶之間有距離，如果是單獨使用，則需要用兩條平行轉動設備來進行輸出。平行轉動設備的接駁皮帶應該在接駁平行皮帶時使用，而電路板放置在平行皮帶上，可以保證傳送平行皮帶的安全。接駁臺的設置，可以根據需要來調整，也可以用一根線纜連接到另外兩條平行皮帶上。在接駁皮帶上，還可以用一條線連接。這種電路板的布置是非常簡單的。它采用了一個平行轉動皮帶，這種布置方式能夠使接駁臺在兩個平行皮帶之間進行轉換。
