制造商 |
晟典 |
|---|---|
| 型號 | 830 |
菜單產品分類Product classification
聯系我們
服務熱線：13510075168
公司座機：0755-29878225
標準移載機單車
采用松下PLC、進口方形光電,LEF中間繼電器控制系統，工作穩定可靠
觸摸屏顯示操作，具有故障聲光報警、自動診斷功能
步進電機控制，速度、距離可調
封閉式設計保證最高的安全防護等級
頂部安全蓋可以打開,方便維護時對機器硬件的處理
采用進口帶鋼絲皮帶傳動，定位精準，耐用
便于使用的觸摸屏功能控制界面
多種工作模式可以選擇
移載距離可隨意設定,
可輸入PCB寬度自動計算移載距離
兼容的 SMEMA 接口
觸摸屏顯示操作，具有故障聲光報警、自動診斷功能
步進電機控制，速度、距離可調
封閉式設計保證最高的安全防護等級
頂部安全蓋可以打開,方便維護時對機器硬件的處理
采用進口帶鋼絲皮帶傳動，定位精準，耐用
便于使用的觸摸屏功能控制界面
多種工作模式可以選擇
移載距離可隨意設定,
可輸入PCB寬度自動計算移載距離
兼容的 SMEMA 接口

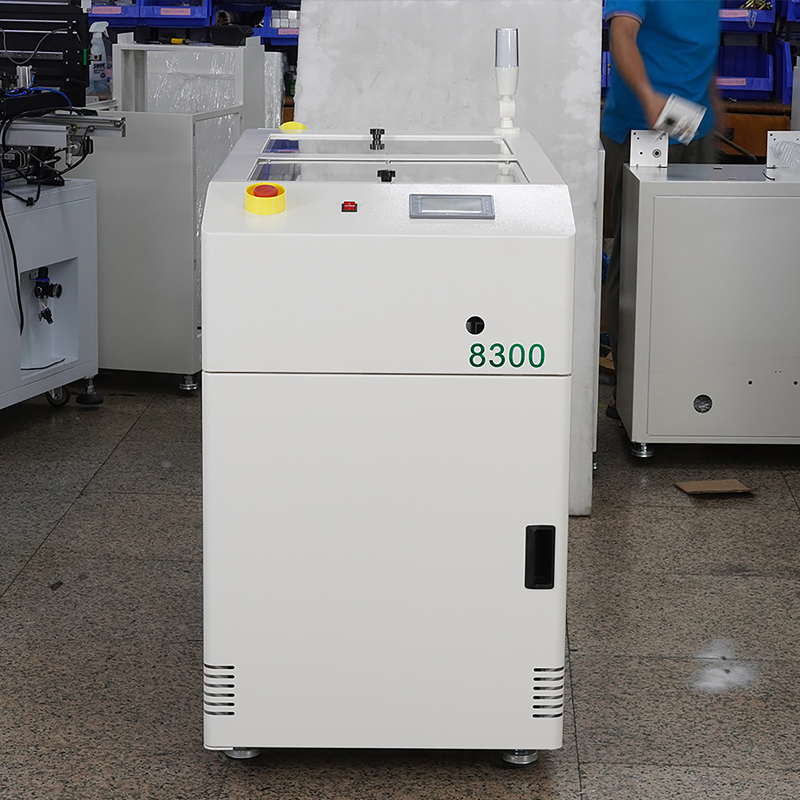

smt設備晟典標準移載機

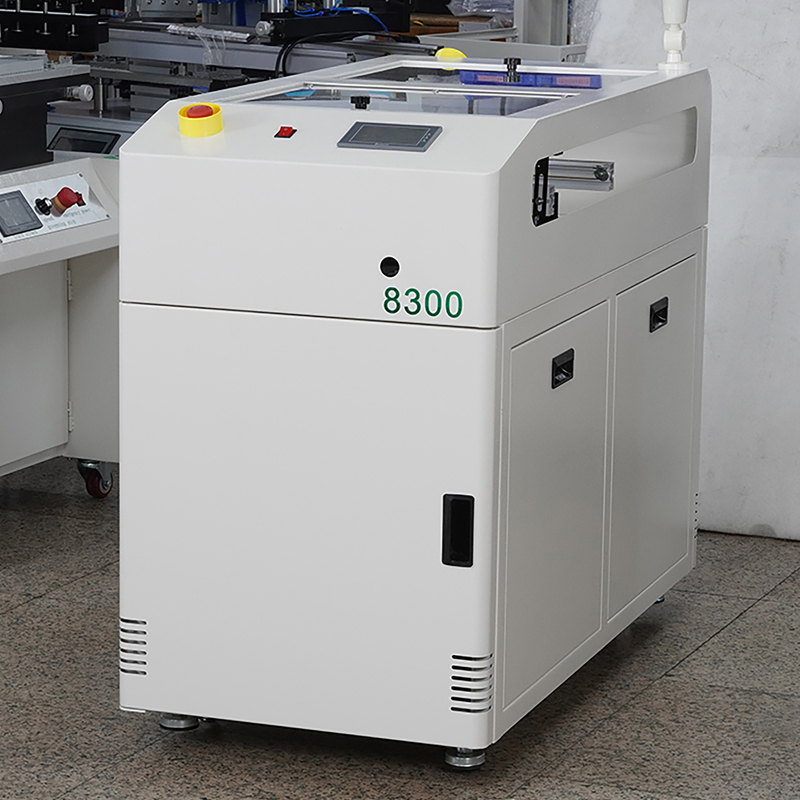

smt設備晟典標準移載機
smt設備晟典標準移載機

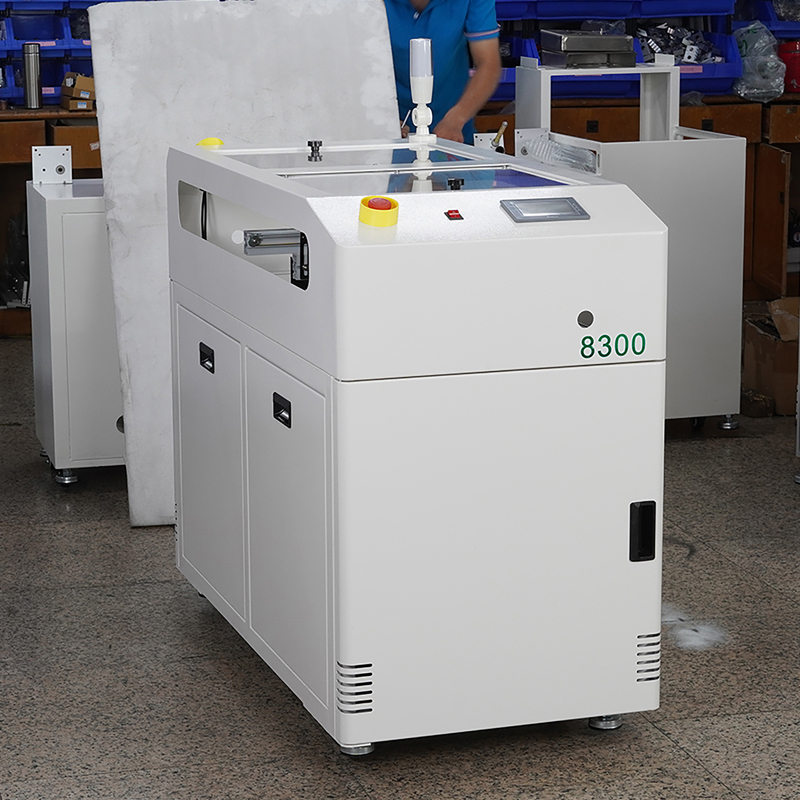

smt設備晟典標準移載機

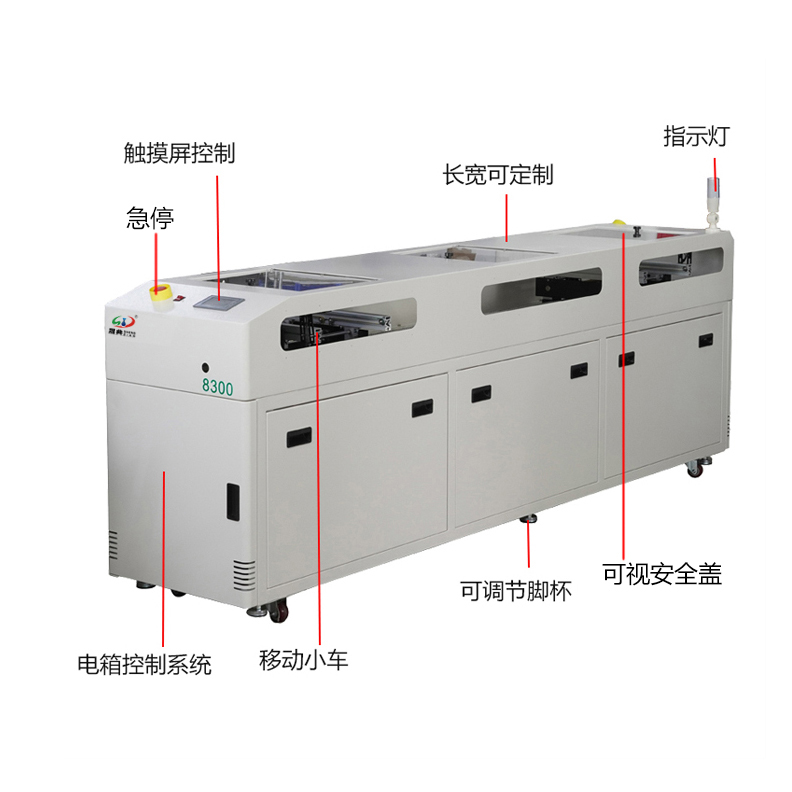

smt設備晟典標準移載機
smt設備晟典標準移載機
|

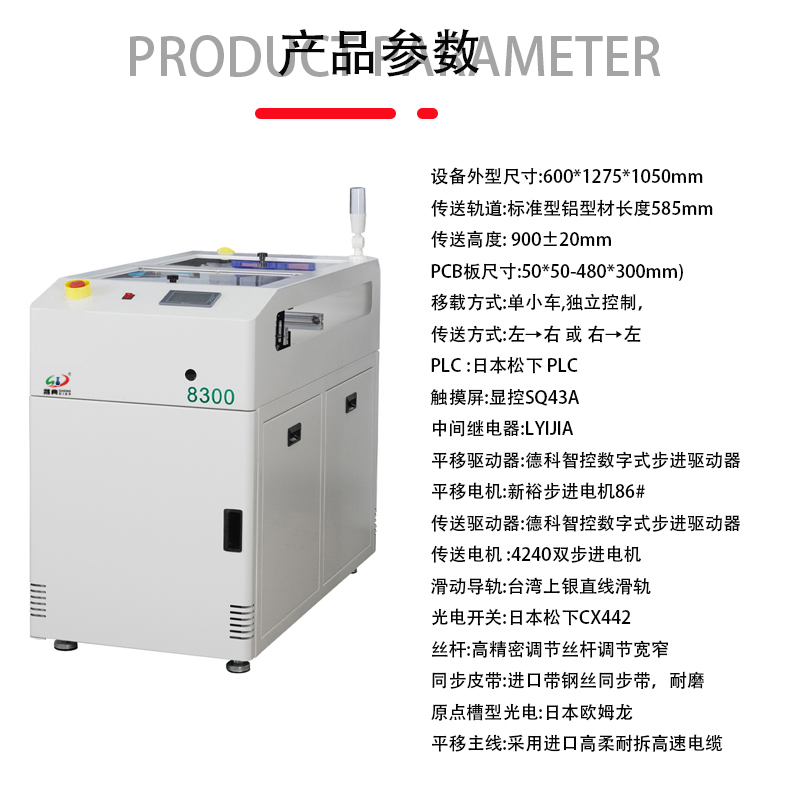

移載機 |
|||
|
型號 |
830 |
||
|

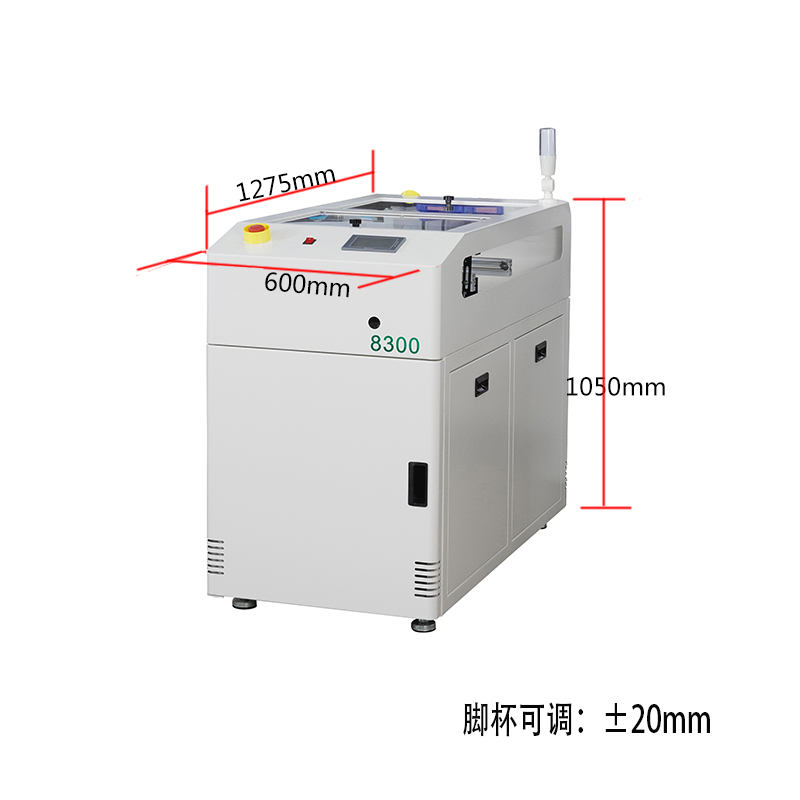

機架尺寸 |
600*1280*1050mm |
600*車間定制尺寸*1050mm |
600*1750*900mm |
|
PCB板尺寸 |
50*50-500*300mm |
50*50*500*300mm |
50*50-535*390mm |
|
機器重量 |
250KG |
--KG |
300KG |
|
壓縮氣源 |
-- |
-- |
5-6kg |
|
移動小車 |
單小車 |
訂制多小車 |
單小車 |
|
電源 |
單相AC220V 50Hz、60Hz |
||
|
功率 |
300W |
||
|
固定邊 |
前固定（根據母體而定） |
||
|
傳送高度 |
900±20mm |
||
|
傳送方向 |
左至右（可選配右至左） |
||
|
工作模式 |
二合一、一分二（可定制多種工作模式） |
||
|
使用環境 |
無腐蝕氣體和粉塵環境 |
||
|
抗干擾 |
電壓雜訊：1000Vp-p、波寬1us、時間1分鐘 |
||
|
直線導軌 |
臺灣上銀直線滑軌（經久耐用、耐磨） |
||
電路板移載機這種SMT設備的款式和尺寸多種多樣，根據不同的需求和應用場景，可以選擇合適的機型。下面我將介紹幾種常見的款式和尺寸：
單層：是最簡單常見的款式，它由一個固定的平臺和幾個滑動臺構成。尺寸通常為1000mm×500mm，適用于小規模的生產線。
雙層：在單層移載機的基礎上增加了第二個平臺，可以同時搬運兩個電路板。尺寸通常為1000mm×1000mm，適用于中等規模的生產線。
線性傳送：又稱為平行款式，由多個平臺串聯而成，可以根據需要調整長度。它可以同時搬運多個電路板，并且能夠?qū)崿F(xiàn)連續不斷地輸送。尺寸可以根據實際需求進行定制。
旋轉傳送：采用旋轉機構，可以將電路板從一個工作站轉移到另一個工作站。尺寸通常為800mm×800mm，適用于需要旋轉操作的生產線。
