雙軌緩存機

制造商	晟典電子SMT設備
型號	SD-825HC-Ⅱ

自動緩存機技術參數

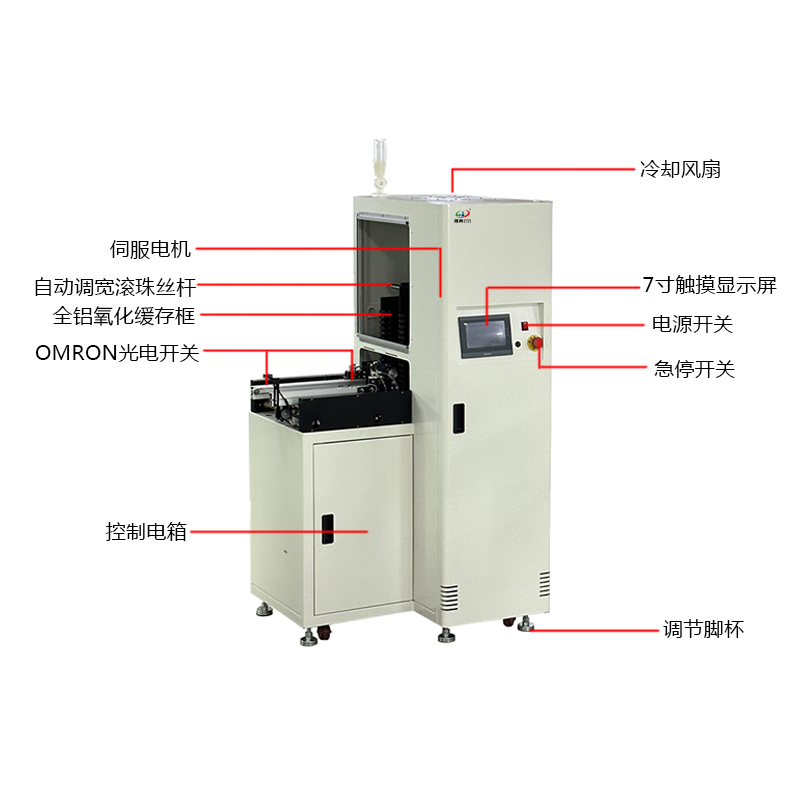

產品特點：

● 外型結構:加厚鈑金結構加硬鋁板框架,表面噴涂處理與表面發黑處理.

● 微電腦松下PLC控制系統，工作穩定可靠

● 觸摸屏顯示操作，具有故障自動診斷功能，人機對話方便.

● 升降機構采用高性能定速剎車伺服電機驅動使Magazine升降

● 緩存數量20PCS，緩存距離20mm

● 可以屏蔽任何一層

● 觸摸屏內可監控緩存數量與緩存時間等狀態

● 緩存框內自動調節寬度

● 多項聲光與觸摸屏內提示報警功能.

● 可根據PCB厚度設定料架升降步距.

● 集多種功能先進先出，先進后出，并有直通功能

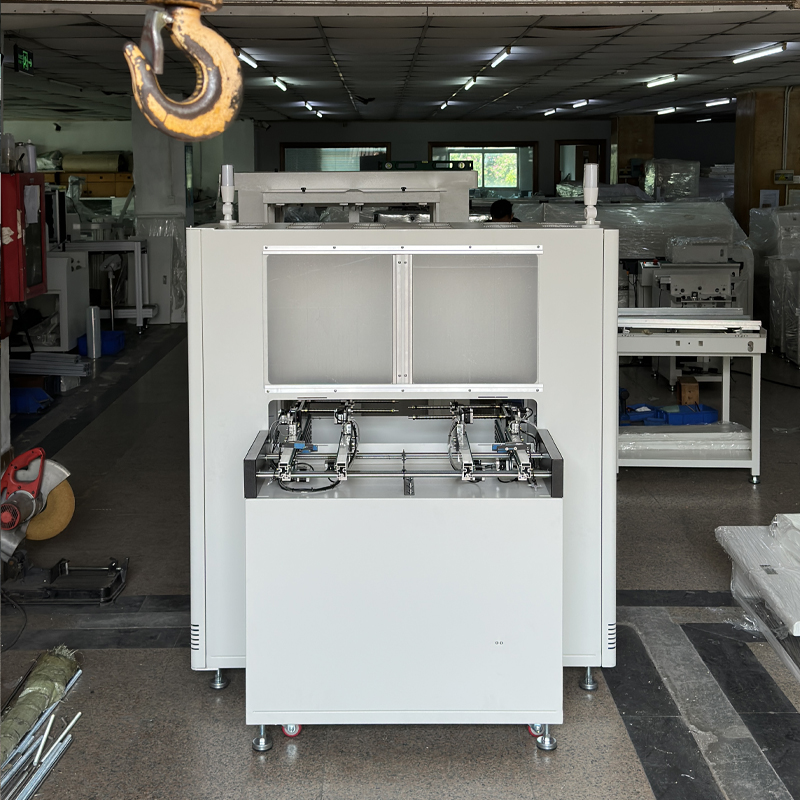

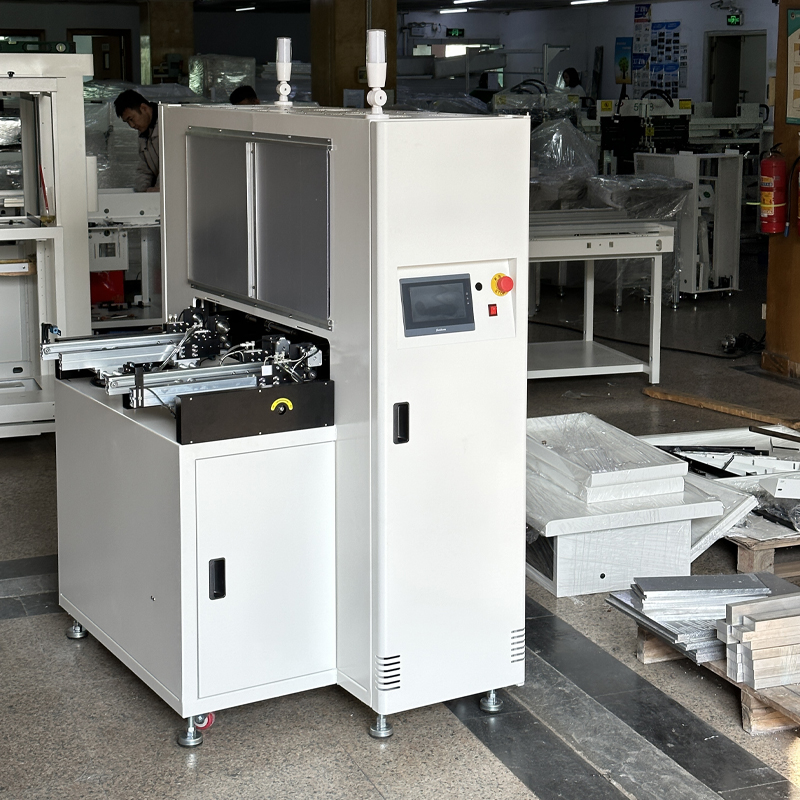

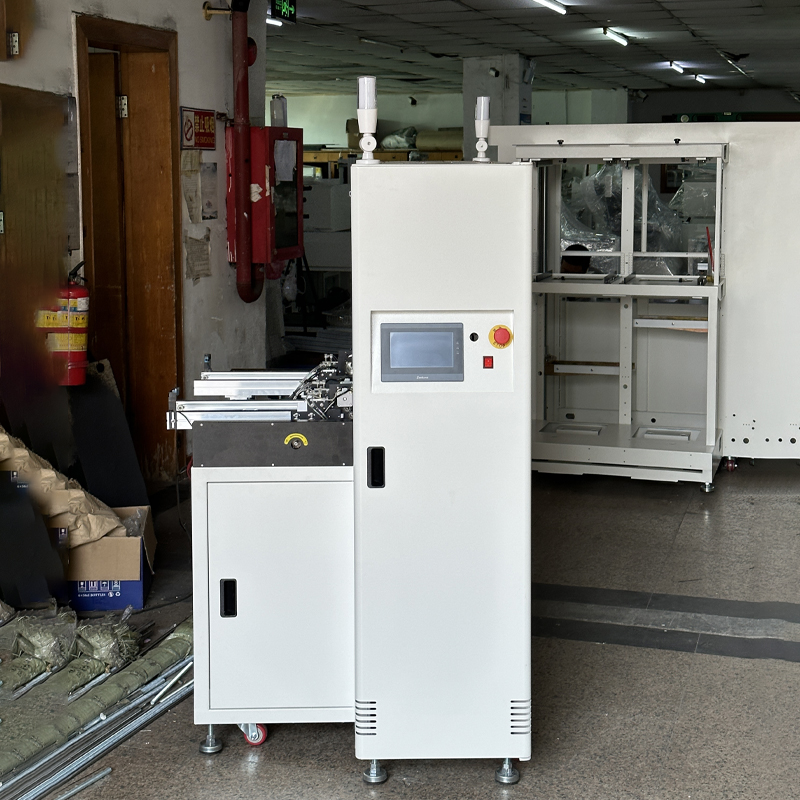

smt設備晟典雙軌緩存機

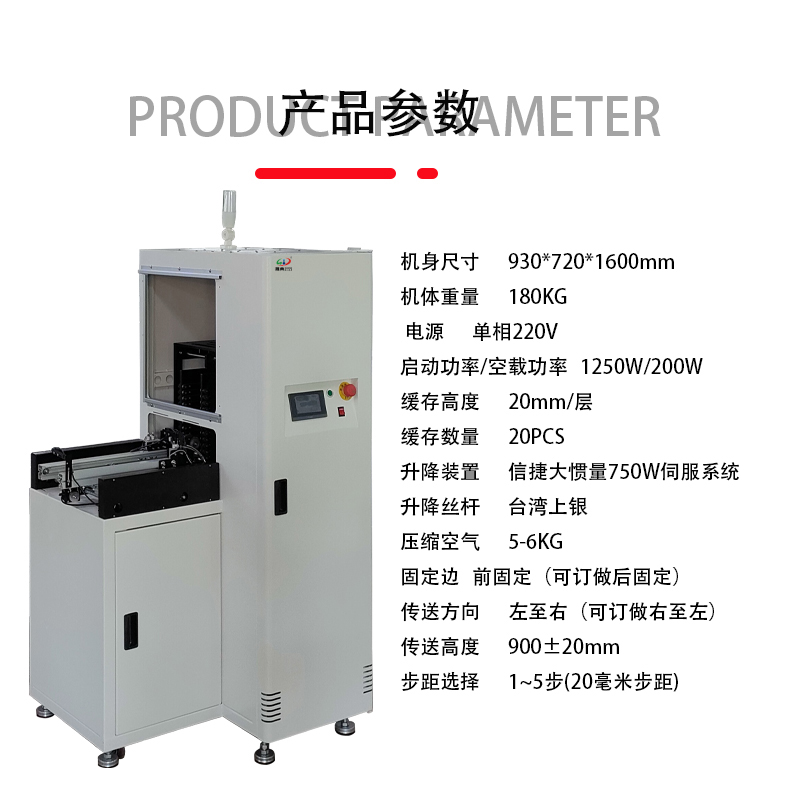

序號	適用范圍
1	控制系統	日本松下PLC控制,
2	觸摸屏	顯控EA43全彩觸摸屏
3	PCB板尺寸(MM)	530*（50-390）mm
4	PCB厚度	0.6-3.0mm
機體
1	機身尺寸 LWH（MM）	120017501600
2	機體重量	800KG

控制系統
1	電源	單相220V
2	啟動功率/空載功率	2500W/200W
3	緩存層與層距離	20mm
4	緩存數量	20PCS
6	升降裝置	信捷大慣量750W伺服系統
7	升降絲桿	臺灣上銀
8	壓縮空氣	5-6KG
9	固定邊	前固定（可訂做后固定）
10	傳送方向	左至右（可訂做右至左）
11	傳送高度	900±20mm
12	步距選擇	可選擇屏蔽任何一層
12	耐電壓	AC端子對地1500VAC,1分鐘
14	使用環境	無腐蝕氣體和粉塵的環境
15	抗干擾	電壓雜訊: 1000Vp-p、波寬1us、1分鐘
16	固定導軌	1導軌固定，2導軌為活動調節
17	傳送馬達	步進電機傳送
18	后進板位	步進平移模式（進板位1、4導軌固定尺寸686mm
19	升降驅動器	信捷750W高精度驅動器
19	通訊線	標準四芯兩組信號
20	控制器	日本松下PLC控制
21	光電開關	日本松下或者德國西克感應器
22	槽型感應器	歐姆龍

自動緩存機的主要特點是，可以在任何時刻進行同步帶傳送。在系統中，緩存機可以實現同步帶傳送，但是具備一定的功率限制。因此，對于smt設備而言，緩存機具有很大優越性它能夠提供率的傳輸速度；它還具有高度靈活性和低成本；它還擁有較好的安全性和穩定性。緩存機主要為平衡前后機器速度，起緩沖作用；可根據用戶不同大小PCB、功能需求訂制各種非標機型；適應各種SMT、DIP或組裝生產線；人機界面內可直觀顯示機器內的存板情況；采用高性能PLC控制，具有運行穩定，抗電磁干擾等特點。

深圳晟典電子設備生產的自動SMT緩存機采購,緩存機擁有特有的非標自動化緩存機，主要包括同步帶傳送機構，鏈傳動實現緩存的機構，此設備用于SMT設備SPI或AOI檢測之間起緩沖作用，使用耐用滾抽進行輸送，無需替換皮帶，快速，平穩，的檢索定位，伺服馬達傳動。緩存機還可以在傳送機中使用，如同步帶傳動。該設備還具有快速的傳送功能和可靠的性能。smt設備采用了的數字式控制方式。在smt設備中采用數字化信號控制器，可實現快速、、地處理信號。這種控制方式是通過對數據進行分析后得出的結果。
