升降式接駁臺

制造商	晟典
型號

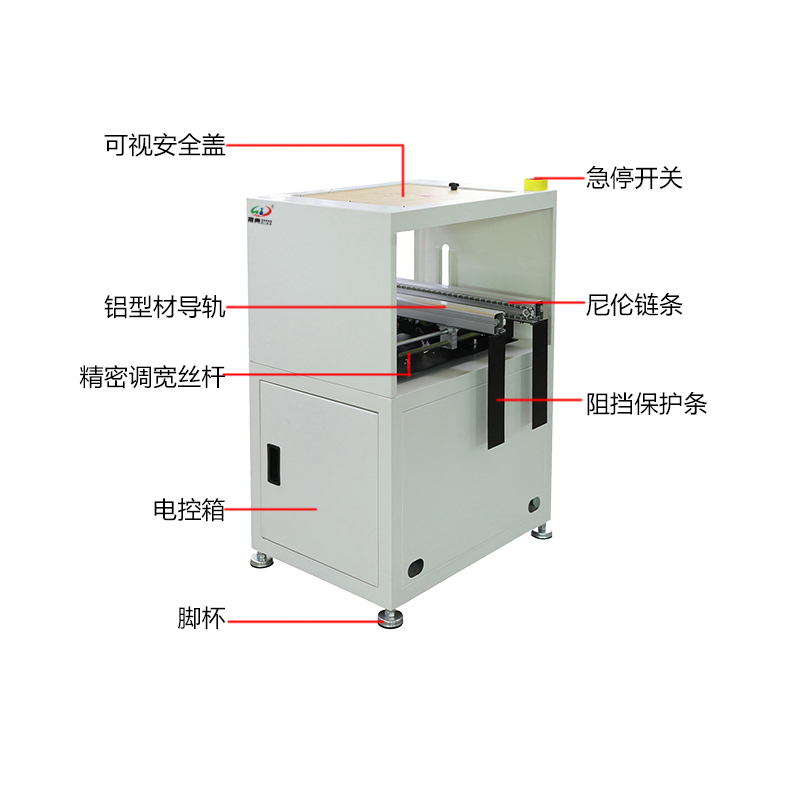

1、標準精密絲桿調寬窄,保證調寬窄順暢;

2、采用專業耐磨防靜電平皮帶,專用鋁型材導軌,保證接駁順暢,運輸平穩;

3、標準配備信號線,可與其它設備進行在線接駁

4、可根據客戶要求制做導軌長度不等的接駁臺

5、工作臺面配備了防靜電膠皮,以便更好防止靜電;

6、傳送馬達采用兩個42*48步進電機

7、伸縮直線滑軌20*20精準耐用、耐磨

8、氣缸升降部分不抖動上、下順暢

9、伸縮采用86步進控制系統

10、標準SMEMA通訊線

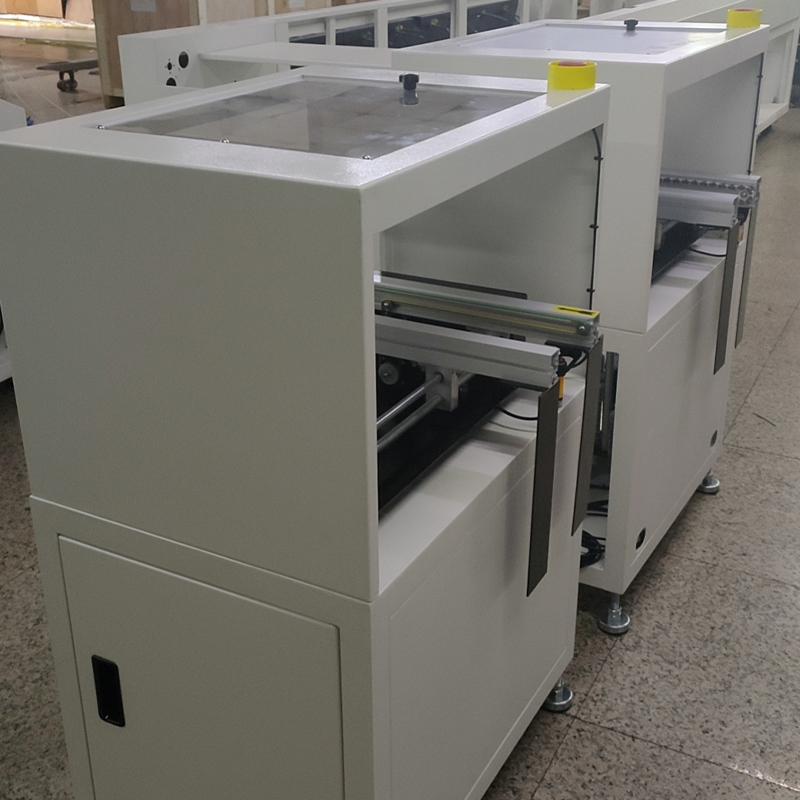

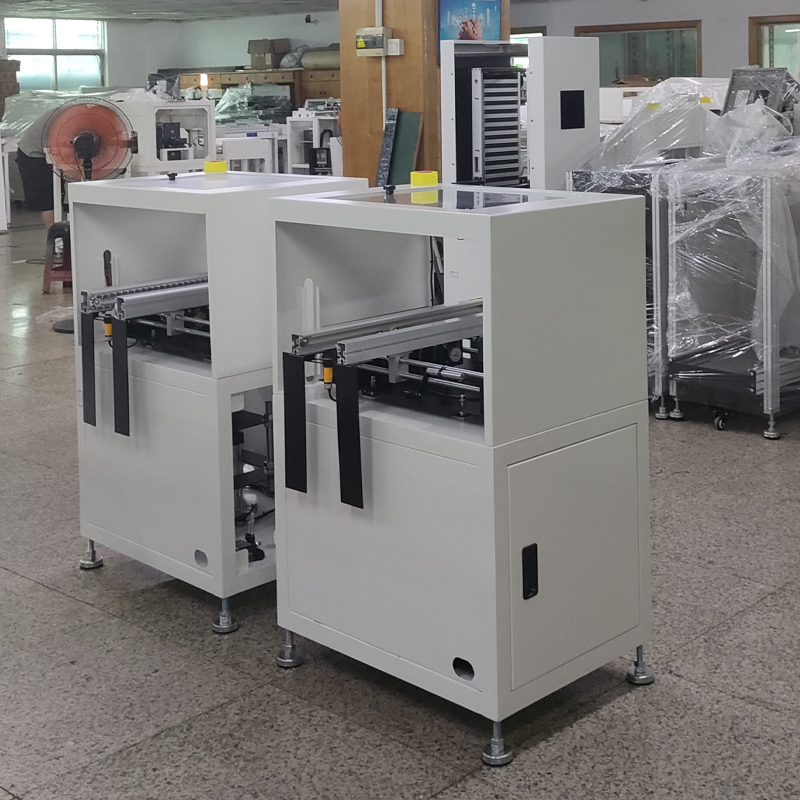

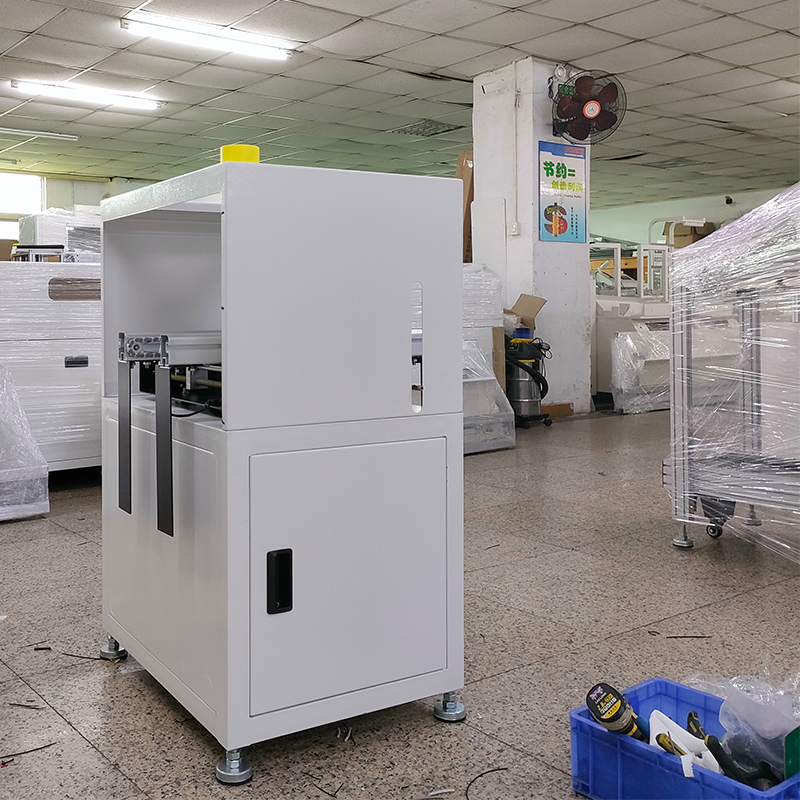

晟典升降式接駁臺

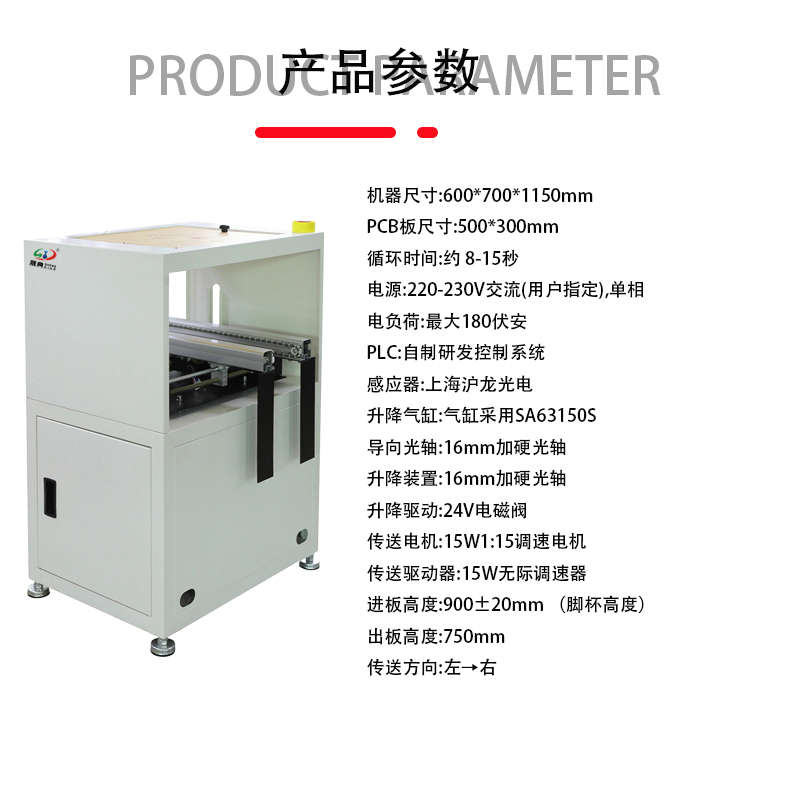

型號	SD系列接駁臺

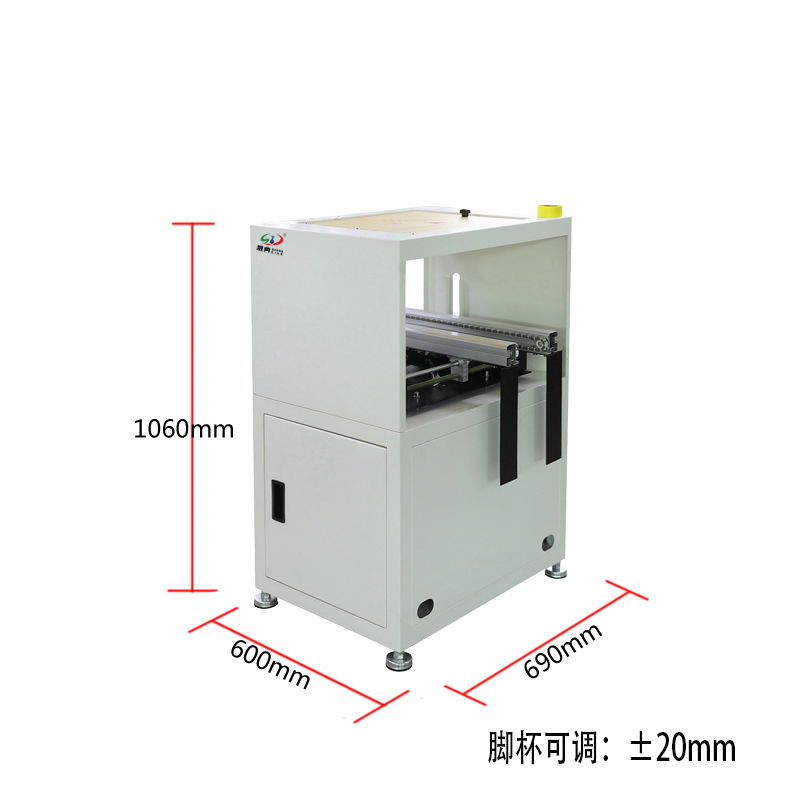

外形尺寸	1500850900mm
PCB板寬度PCB	50-350mm
運輸高度	900±20mm
PCB運輸方向PCB	L-R(R-L)
PCB運輸速度PCB	0~3000mm
伸縮尺寸	580mm
伸縮控制	PLC控制系統
伸縮動力	步進電機及步進驅動器
伸縮方式	雙按鈕開關與觸摸屏控制
電源	AC220V1P 50/60Hz
耗電量	Approx.100W
軌道長度	920mm
控制方式	PLC+觸摸屏
重量	約150KG
通訊接口	采用雙線電纜
單軌	1為固定邊，2為活動邊

升降接駁臺使用詳細步驟:

1打開開關，給機器通電;

2根據板的寬度調節接駁臺的寬度;

3根據左右兩邊機器導軌的高度調節感應器高度，使升降接駁臺與左右兩邊機器導軌在同一水平線上。

4調節操作界面中的手動界面，將功能設置區里面的功能設置成適合自己產品的類型(功能設置區里面的數據都是可以進行修改的)，然后在手動操作區進行手動進行操作，如若沒有問題，按下返回按鈕，打開自動模式，按下啟動按鈕，如若沒有問題就可以投放到生產中使用了;若操作過程中出現了錯誤，警報器就會報警，看到警報器顯示報警后，按下急停按鈕，然后順時針旋轉急停按鈕，急停按鈕就會復位，警報器就不會再繼續發出警報，然后點擊故障查詢，查看出現故障的位置在哪里。
