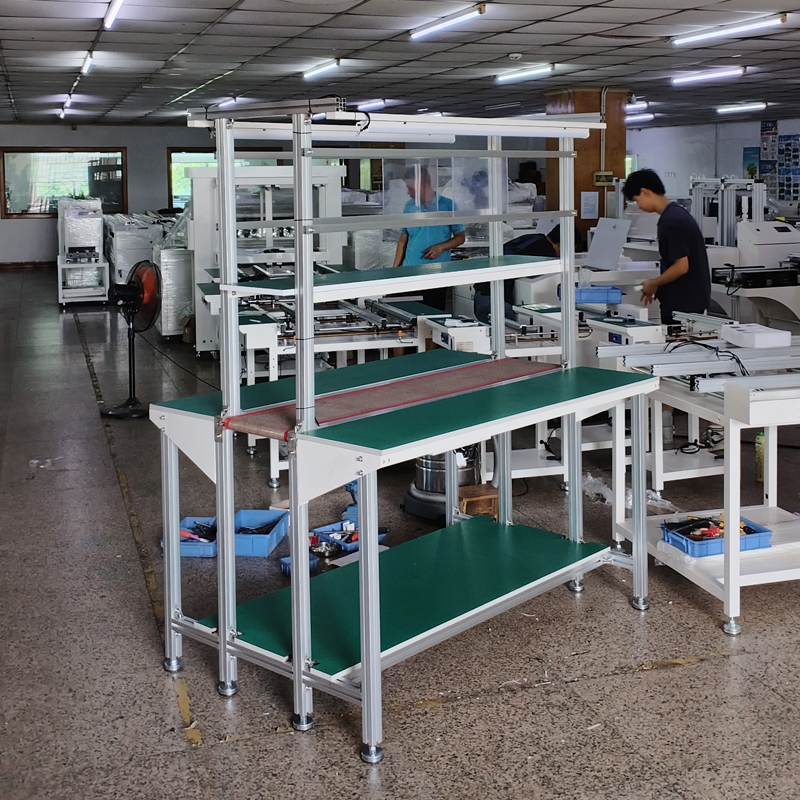

防靜電工作臺網帶輸送機優勢

防靜電工作臺網帶輸送系統結合了靜電防護技術與網帶輸送優勢，具有以下核心特點：

?卓越的靜電控制能力?
采用特殊防靜電材料（如硅膠、尼龍橡膠等）制造輸送帶，表面電阻值精準控制在10?-1011Ω之間35，既能有效導走靜電，又能避免對敏感電子元件產生干擾。系統通過接地設計（如銅帶連接）形成低阻抗導電通道，將靜電快速導入大地。

?潔凈環境適配性?
輸送帶表面光滑無孔隙，不易積聚塵埃且易于清潔，滿足無塵車間的高衛生標準。運行噪音低，維持安靜的工作環境。

?耐用性與穩定性?
基材采用高強度纖維或合金鋼骨架，具備優異的耐磨、抗拉性能。硅膠網帶可承受-60℃至200℃的極端溫度，碳鋼/不銹鋼網帶則耐高溫達600℃，適應冷庫、烘焙、電子封裝等多種場景。

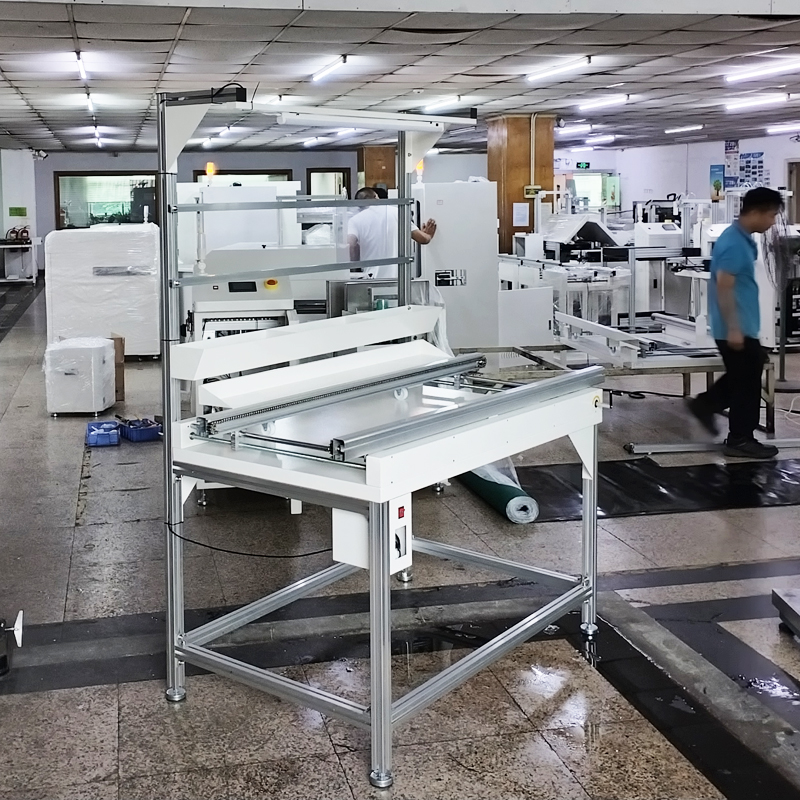

無動力插件線應用場景和作用

無動力插件線主要應用于以下場景并發揮相應作用：

?應用場景：?

1、?電子行業裝配?
適用于電路板、電子元器件的插件和組裝環節?，尤其在對靜電敏感的環境中（如芯片、精密元件處理），因其無需潤滑油且鋁合金導軌設計可避免污染?。

2、?家電生產線?
用于家電產品（如控制器、電源模塊）的組件安裝與調試，支持手動操作和靈活工位調整?。

3、?物流輸送銜接?
作為車間內部物料轉運的銜接段，實現半成品在不同工位間的低成本、低噪音傳輸?。

?核心作用?

?靈活適配生產需求?：
線體長度、寬度可按工藝定制，通過變速旋鈕調整輸送速度，兼容不同尺寸的產品?。

?低成本與低維護?：
無動力設計省去電機驅動，依靠人力推動物料，減少能耗；鋁合金導軌摩擦力小，無需潤滑，長期使用穩定性高?。

?保障產品安全性?：
避免潤滑油污染，確保電子元件潔凈度；手動操作減少機械震動對精密零件的損傷?。

?提升空間利用率?：
結構緊湊，可配合工作臺、工藝卡架等擴展功能，優化車間布局?。

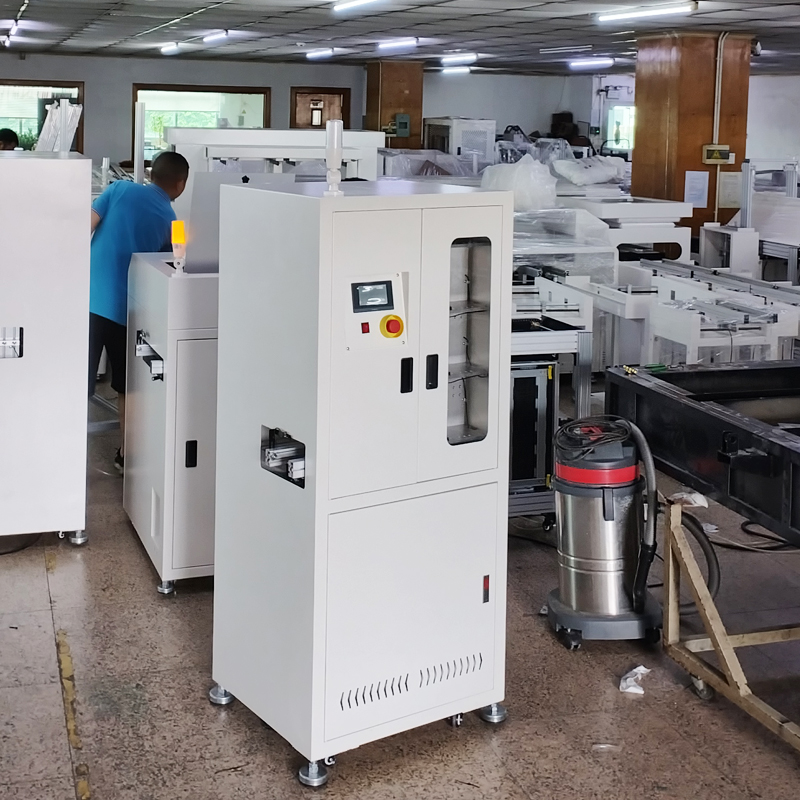

什么是smt彈夾（彈匣）下板機

彈匣下板機（彈夾收板機）

1、下板機應用于SMT生產線末端，將加工完成的PCB按設置好的間隔，依次收于彈夾中，收滿1框PCB后可自動更換放置好的空彈夾，實現自動化生產需求，減少固定作業人員，降低人力成本。
2、雙軌彈夾獨立收集，
3、推板力度可能過人機界面調節，防止推壞板。
4、具備AGV自動對接功能。
5、標配以太網口，可接入車間網絡實現物聯網。
6、配標準雙軌SMEMA，單雙軌線體通用。
7、料箱擋板自動打開閉合功能，方便AGV對接。

彈匣下板機（彈夾收板機）技術參數

· 外形尺寸(MM):L1000*W1600*H1500
· 工作電壓:AC220V/50/60HZ
· 軌道高度(MM):95020
· 氣源:4-6bar
· PCB尺寸(MM): L189mmW68mmH0.15mm~0.3mm
· 料框尺寸:L194/205/225W74H144
· 料框儲量:9PCS
· 傳送方向:L-R;R-L(客戶指定 )
· 推板方式:電機推板，力度可控
· 上升布距:可調
· 進箱方式:上進下出
· 送板周期時間:10秒左右
· 控制系統:PLC+觸摸屏
· 軌道模式:單軌
· 功能說明:將上游設備的PCB收入料框中
· 軌道承載面:小于3mm
· 軌道寬度:50mm-100mm自動調節
· 卡板報警：具備/超出壓力報警

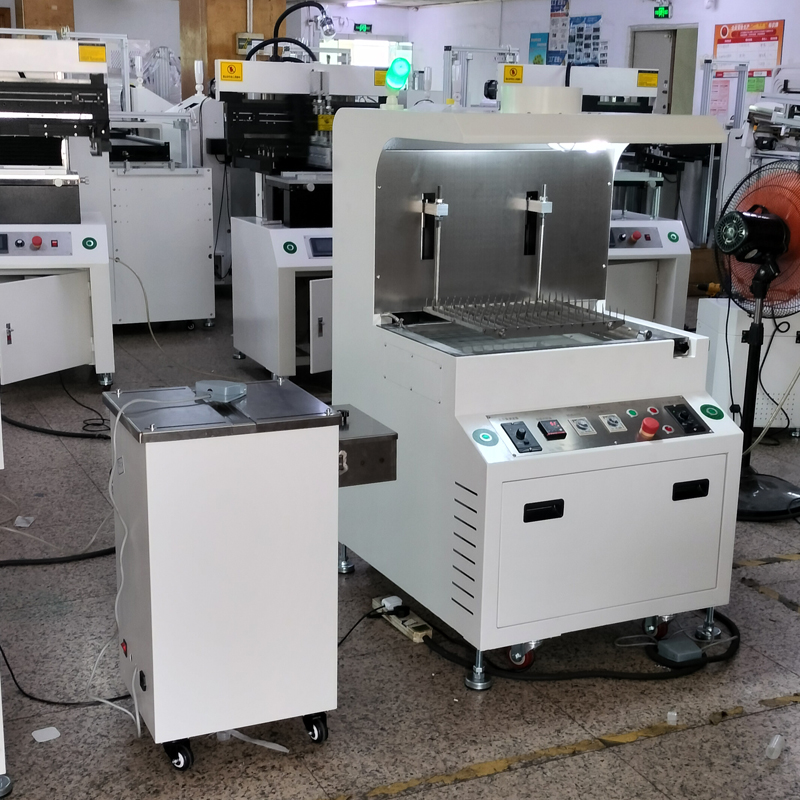

助焊劑噴霧機的主要用途和應用領域

助焊劑噴霧機是電子制造焊接工藝中的關鍵設備，其主要用途和核心應用領域如下：

一、核心用途

?精準噴涂助焊劑?

通過氣壓或超聲波霧化技術，在PCB焊盤表面形成均勻涂層，最小噴涂精度可達微米級?

選擇性噴涂功能可避免非焊接區域污染（如服務器主板、BGA芯片焊接）?

?提升焊接質量?

去除金屬表面氧化物，降低焊接溫度，增強焊料流動性?

減少虛焊、冷焊等問題，尤其適用于高密度電路板（如手機主板）?

二、主要應用領域

?電子制造：PCB波峰焊/回流焊前處理，技術特點是助焊劑利用率＞90%，支持Gerber文件導入。

?汽車電子：車規級電路板（如ECU、傳感器），技術特點是耐高溫配方，適應-40~125℃環境。

?醫療設備：精密儀器PCB（如超聲探頭電路），技術特點是超聲波噴涂實現納米級均勻涂層。

?小批量維修：手機/BGA芯片手工焊接，技術特點是針筒式設計精準控量，適合維修場景

三、技術延伸

?超聲波噴涂?：解決傳統噴嘴堵塞問題，適合活性助焊劑（如含鹽酸配方）?

?自動化集成?：與貼片機、回流焊設備聯動，形成SMT生產線

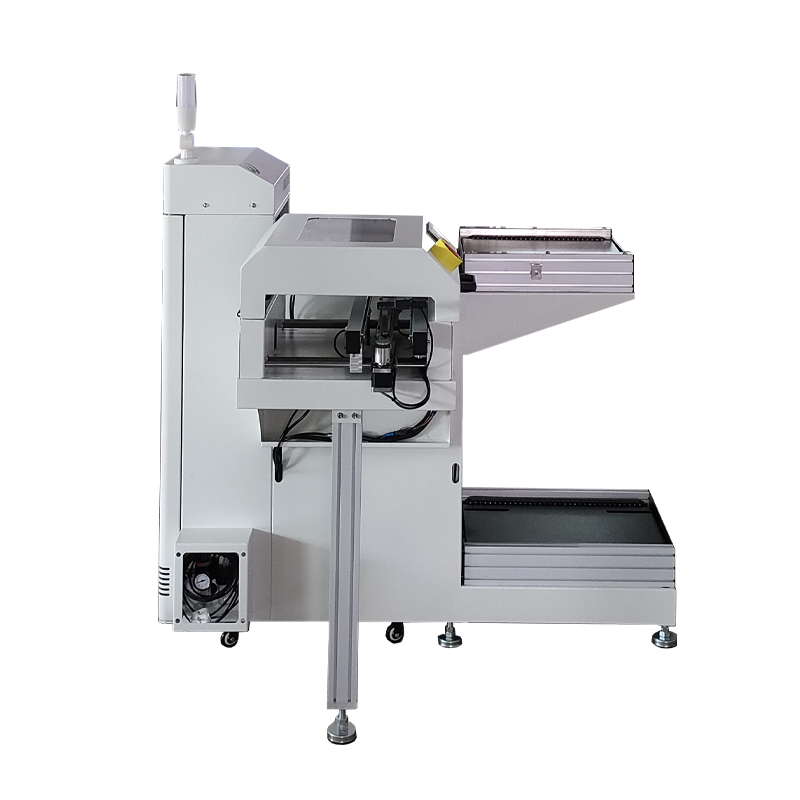

SMT設備中L型下板機的特點與優勢總結

SMT設備中L型下板機的特點與優勢總結

一、L型下板機的基本定義與工作原理

L型下板機是SMT(表面貼裝技術)生產線中的關鍵設備，主要用于收集加工后的PCB板，通常安裝在生產線的末端。根據功能不同，可分為標準型號和NG/OK下板機；按形狀劃分，則有標準型號和L型下板機兩種。

其工作原理如下：

設備由微電腦PLC控制系統控制，配備兩個防靜電料框

接駁部分感應器感應到板子后，空的料框從上方進入升降機

升降機氣缸夾緊料框，電機推板裝置從下往上將板子一片片推進料框

料框一格一格往下走，當裝滿板子后，料框輸送帶會將滿框的PCB板送出

二、L型下板機的技術特點與結構參數

1. 結構設計特點

整機主要由三個部分組成：前端的接駁部分、中間的機身和右側的進出框架

機身采用鈑金焊接結構，搭配鋁型材進出框架，表面噴涂白色

采用L型特殊結構外形設計，長度不足一米，可滿足幾乎所有貼片生產場地需求

占地面積小，約3㎡，節省生產空間

2. 核心性能參數

控制系統：采用西門子專用PLC控制系統

感應器：歐姆龍品牌

電源：明偉品牌

輸入電壓：220V

送料形式：PLC控制

料架升降步距可調，可根據PCB板上元器件的高低設定

三、L型下板機的主要優勢

1. 空間效率優勢

采用L型設計，長度不足一米，可滿足幾乎所有貼片生產場地需求

占地面積小(約3㎡)，相比傳統下板機節省30-50%空間

前出框設計，進出料框互不干擾

2. 操作性能優勢

電動推板裝置穩定可控，推板速度、距離和力度可調節

傳送皮帶速度可調，適應不同生產節奏

采用成熟簡約的操作界面，上下料調節軌道運行順暢

3. 系統兼容性優勢

配置標準短路信號，可對接幾乎所有的電子設備

配有SMEMA信號端口，可與其它設備進行在線自動化聯機運行

既可應用于回流焊、波峰焊后面，也可用于各類貼片機后

4. 生產效益優勢

全自動收板減輕了人員工作量，提高生產效率

采用品牌配件(西門子PLC、歐姆龍感應器等)，確保設備穩定可靠

工作穩定可靠，方便快捷，有助于提高整體生產線效率

四、實際應用表現與用戶評價

在實際生產應用中，L型下板機表現出以下特點：

高精度?：采用先進定位系統，確保產品質量和精度

高效性?：生產效率高，能快速完成生產任務

穩定性?：先進控制系統保證設備穩定可靠，故障率低

易操作性?：人性化設計，操作簡單方便

環保性?：采用環保材料，減少對環境污染
