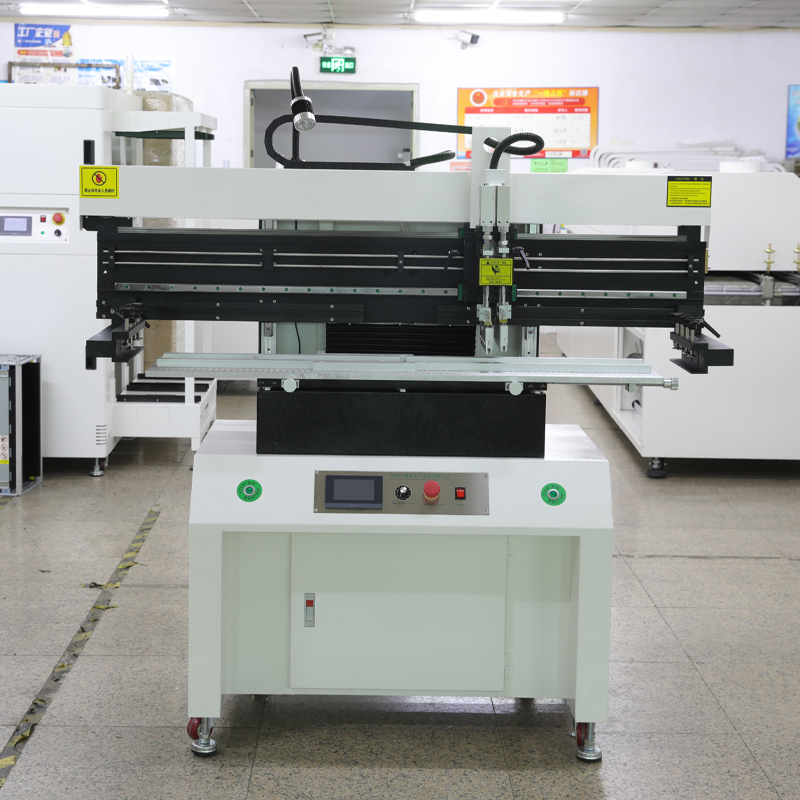

半自動錫膏印刷機的保養方法

半自動錫膏印刷機的系統化保養方法，結合日常維護與深度保養要點：

一、每日保養（10分鐘流程）

清潔與檢查?

使用擰干的肥皂水碎布擦拭機身、顯示器及按鍵區（禁用酒精）?

檢查氣源壓力（≥0.45Mpa）、鋼網固定架是否松動、刮刀缺口（＞0.1mm需更換）?

傳送導軌平行度檢測（塞尺測量≤0.05mm）?

異常處理?

發現劃痕/異響立即貼紅色標簽，每周生成異常熱力圖分析高頻故障點?

二、每周保養（30分鐘深度維護）

供壓系統維護?

拆卸過濾器時注意氣流方向，加裝自動排水閥防止積水?

精密部件潤滑?

鋼網滑軌使用噴霧式潤滑劑，滾珠絲桿涂抹脂量為螺紋間隙×1.5?

隱藏污垢排查?

攝像頭鏡片用鏡頭紙+無水乙醇擦拭，內窺鏡檢查絲杠凹槽殘留物?

三、月度保養（1小時全面檢修）

高危部位檢查?

重點檢測機械系統、鋼網張力（衰減＞15%需停用）、刮刀磨損狀態?

鋼網清洗方案?

中小批量生產：機器擦拭+季度超聲波保養（40kHz超聲波清洗0.15mm微孔）?

大批量生產：配置在線式噴霧清洗系統，每次清洗后10倍放大鏡檢查網孔?

四、關鍵注意事項

環境控制?：保持車間溫度22~28℃、濕度40%~60%，避免灰塵影響印刷精度?

安全規范?：禁止兩人同時操作，運行時勿將肢體伸入設備?

數據校準?：每季度校準智能系統數據，防止套準精度誤差累積?

建議制作《維護點檢表》記錄每次保養參數，異常情況按紅色標簽流程處理?。

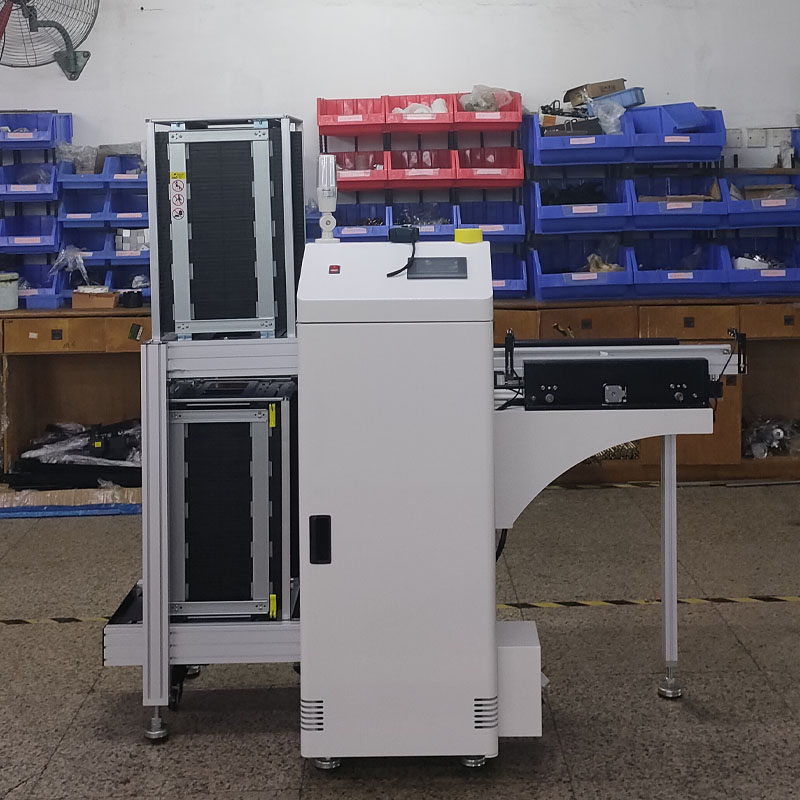

SMT自動收板機操作手冊

SMT自動收板機是電子制造中用于高效收集柔性電路板（FPC）或剛性電路板（PCB）的自動化設備，通過機械臂、傳送帶及智能控制系統實現精準堆疊，顯著提升生產線效率并減少人工干預

一、設備結構與核心部件

機械系統

傳送帶：輸送FPC/PCB至收集區域，配備光電傳感器檢測板位置

執行機構：夾爪或吸盤裝置，負責抓取、堆疊電路板，支持多尺寸兼容

框架：高強度金屬結構，確保運行穩定性

控制系統

PLC或工業計算機，集成故障檢測與速度調節功能

人機界面（HMI）用于參數設置與狀態監控

二、操作流程

開機準備

檢查電源、氣源（壓力≥0.6MPa）及接地防護

確認傳送帶無雜物，傳感器靈敏度正常

運行步驟

上板：將PCB/V型槽對齊傳送帶，啟動自動分板與收板程序

堆疊：設備按預設層高堆疊，滿框后觸發報警或聯動AGV轉運

關機維護

清潔設備殘留碎屑，潤滑導軌與機械臂關節

長期停用時涂防銹油并斷電

三、安全規范

個人防護：操作時需穿戴防靜電服、手套，禁止觸碰運動部件

應急處理：遇卡板或異常報警時，立即停機并按手冊排查光感信號或氣壓問題

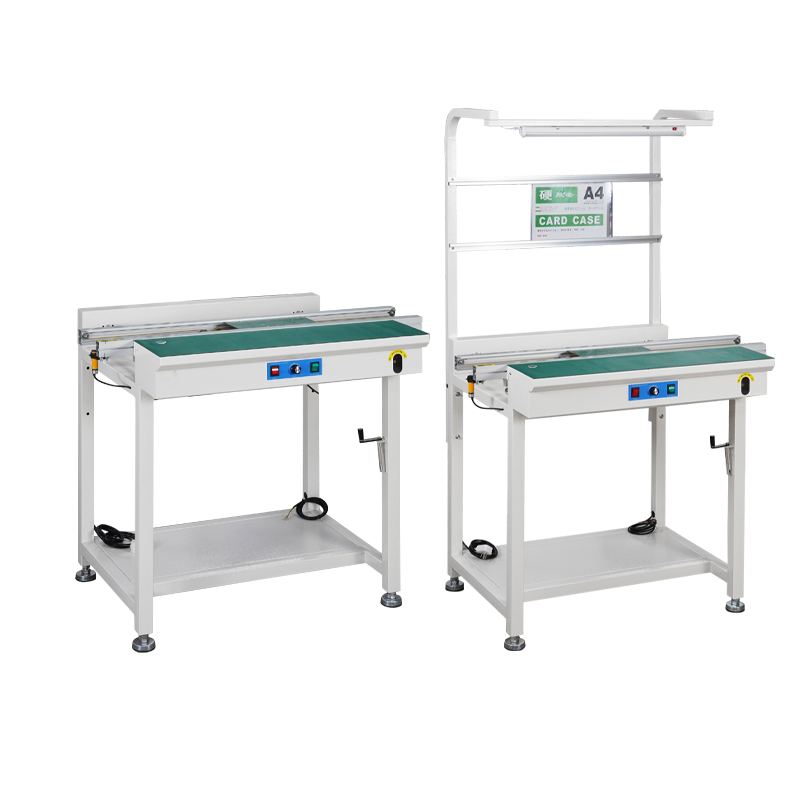

SMT普通接駁臺與全自動接駁臺的相同點和不同點

SMT普通接駁臺與全自動接駁臺的相同點和不同點

?基礎功能?：均用于SMT生產線中PCB板的傳輸、緩沖及連接，支持機器間的信號接駁（如SMEMA接口）?。

?結構組成?：

均采用防靜電臺面（20mm厚防靜電包邊臺面板）和鋁型材導軌?。

配備調寬機構（雙絲杠或同步鏈）以確保導軌平行?。

?硬件配置?：包含防靜電皮帶、感應器、電機等核心部件?。

主要區別

?自動化程度?：

普通接駁臺需手動操作（如選擇放行模式、調節速度）?。

全自動接駁臺支持自動檢測、放行及流量調節，減少人工干預?。

?功能擴展?：

全自動型號可集成冷風罩、防塵罩等附加功能?。

普通接駁臺通常為基本款（帶/不帶燈架）?。

?技術參數?：

全自動接駁臺傳輸精度更高（如±0.05mm），支持超薄板加工?。

普通接駁臺調寬范圍較窄（如50～410mm vs. 標準350mm）?。

應用場景建議

?普通接駁臺?：適合預算有限、生產流程簡單的場景?2。

?全自動接駁臺?：適用于高精度、大批量產線，可提升效率40%以上?。

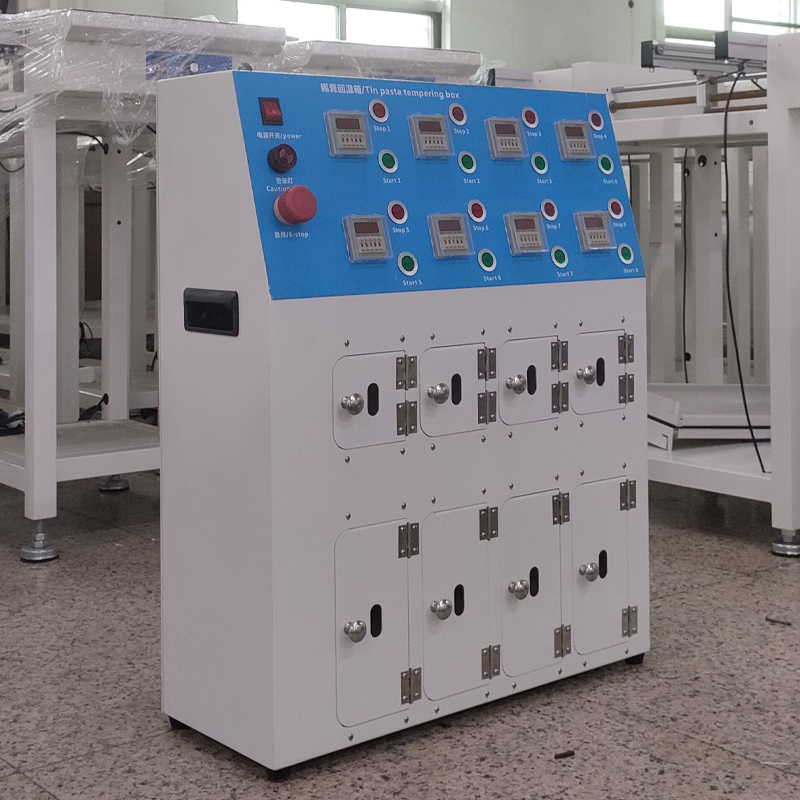

SMT錫膏回溫機的核心特點與優勢

SMT錫膏回溫機的核心特點與優勢

?精準控溫與階梯式升溫?

采用PID算法控制加熱板，升溫速率嚴格限制在1-2℃/分鐘，避免錫膏因溫度驟變導致的熱應力問題，確保內外溫度均勻?。

低溫區（10-15℃）融化表層冰晶后，逐步過渡至室溫區（20-25℃），防止錫粉團聚和水分汽化引發的錫珠缺陷?。

?智能攪拌技術?

行星式攪拌系統（360°自轉+15°公轉）使錫粉與助焊劑充分混合，提升填孔率15%，焊接后IMC層更均勻?1。

解決傳統自然沉降導致的助焊劑分布不均問題，降低虛焊風險?。

?高效與自動化?

動態功率調節技術將回溫時間從4小時縮短至30分鐘，支持物聯網模塊遠程監控，實現MES系統數據對接?。

8工位設計（錫膏/紅膠通用）搭配計時器，可獨立控制回溫時間與報警提示，提升產線協同效率?。

?安全與穩定性?

避免人工回溫的燙傷、火災風險，內置急停開關和透明觀察窗，實時監控運行狀態?。

智能溫控系統防止過度回溫導致的氧化或揮發，保障錫膏活性與焊接質量?。

典型應用場景

?高密度PCB生產?：BGA、QFN等精密元件焊接前，需確保錫膏流動性及助焊劑活性?。

?多品種小批量產線?：快速切換不同錫膏類型（如無鉛/有鉛），減少等待時間?。

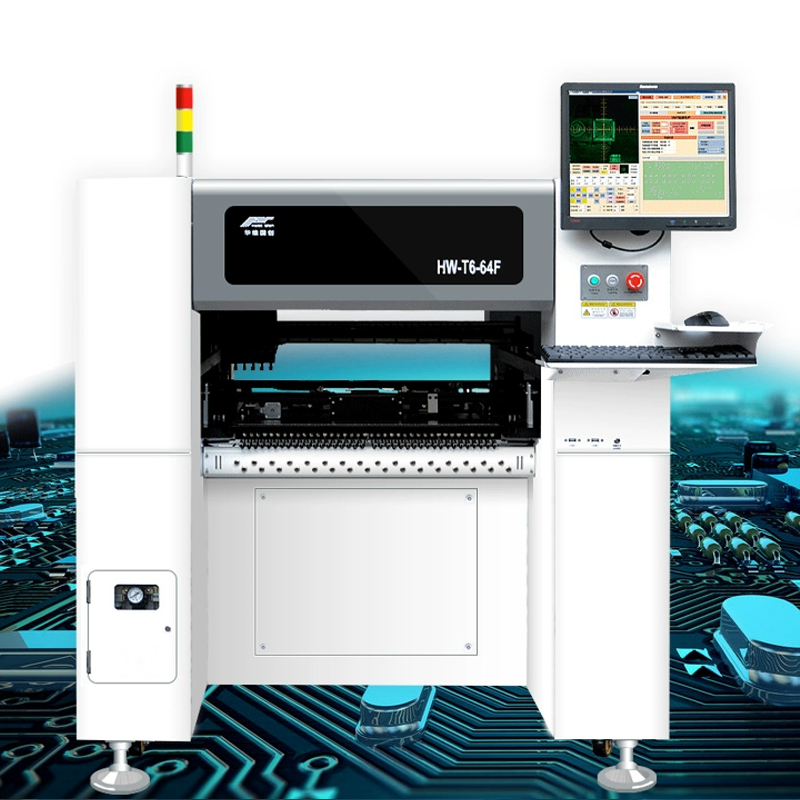

貼片機在smt生產線中的作用

貼片機作為SMT（表面貼裝技術）生產線的核心設備，其作用主要體現在以下方面：

1. ?核心功能：高精度元器件貼裝?

貼片機通過真空吸嘴和運動控制系統，將微型電子元器件（如SMD元件）從供料器中拾取，并精準貼裝到PCB板的焊盤位置，定位精度可達±0.025mm?。這一過程依賴視覺對位系統、多軸運動機構及伺服驅動技術的協同工作，確保貼裝效率與質量?。

2. ?技術優勢與生產價值?

高效性?：高速貼片機可實現每小時數萬次的貼裝操作，顯著提升生產效率?。

微型化支持?：支持0201（0.6×0.3mm）級別元件的貼裝，滿足現代電子產品高密度集成需求?。

自動化集成?：與回流焊爐、檢測設備等聯動，形成完整的自動化生產線，減少人工干預?。

3. ?對SMT工藝的關鍵影響?

貼片機的精度和穩定性直接決定焊接質量與產品可靠性。例如，其運動控制算法（如PID控制、模糊邏輯）可動態調整貼裝路徑，避免誤差累積?。此外，與AOI檢測設備的配合能實時發現缺陷，良品率可超99.95%?。

4. ?未來發展趨勢?

隨著技術進步，貼片機正朝模塊化、智能化方向發展，例如通過AI優化貼裝路徑或集成聲波驅動技術提升精密性?。這些創新將進一步推動電子制造向更高精度和柔性化生產邁進?。
