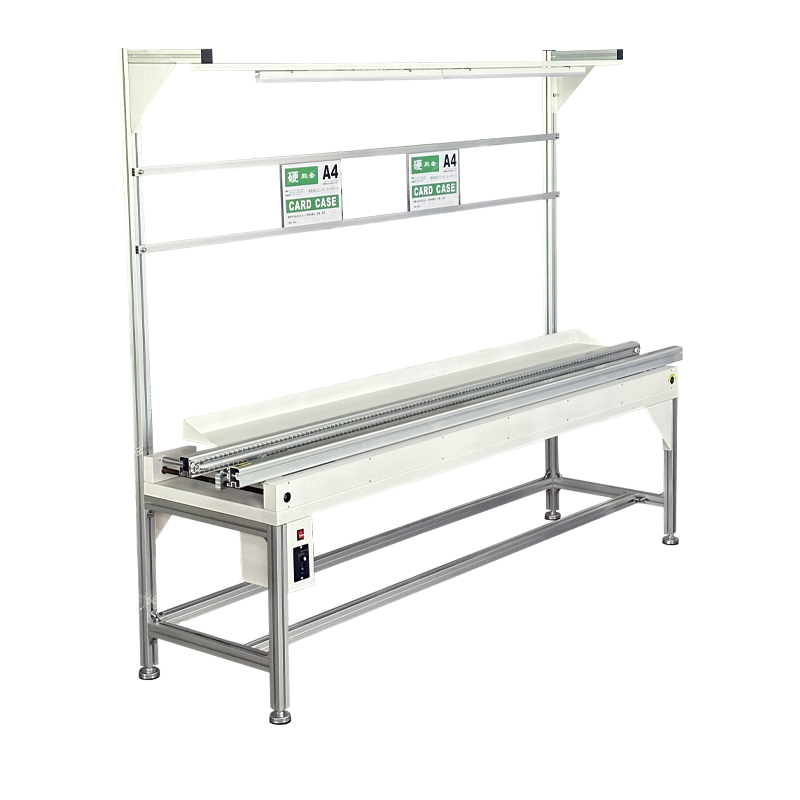

Smt防靜電流水線

Smt防靜電流水線是一種專門為電子、半導體、精密儀器等對靜電敏感行業設計的生產流水線設備。其核心功能在于通過特殊的材料和結構設計，有效防止靜電的產生和積累，從而保護生產過程中的產品和設備免受靜電損害。

從技術原理上看，防靜電流水線通常采用導電材料或防靜電材料制作流水線的表面和結構部分，如導電塑料、防靜電橡膠等。這些材料具有良好的導電性能或靜電耗散性能，能夠?qū)a(chǎn)生的靜電迅速導走或耗散掉，避免靜電在流水線上的積累。同時，流水線的接地系統也是關鍵的一環，通過良好的接地，可以進一步確保靜電的安全排放。

在應用場景方面，防靜電流水線廣泛應用于電子廠、半導體制造廠、精密儀器加工廠等對靜電控制要求極高的場所。在這些場所中，靜電可能會對產品的性能、質量甚至安全性造成嚴重影響。例如，在電子元件的生產過程中，靜電可能會擊穿元件，導致其失效；在半導體制造中，靜電可能會污染晶圓表面，影響芯片的良率。因此，使用防靜電流水線是保障生產質量和效率的重要措施。

關于行業標準，防靜電流水線需要符合相關的國際和國內標準，如ESD（靜電放電）防護標準等。這些標準規定了流水線的防靜電性能指標、測試方法以及使用和維護要求等，確保流水線在實際使用中能夠達到預期的防靜電效果。

在選擇和使用防靜電流水線時，還需要注意一些事項。例如，要根據生產產品的特性和需求選擇合適的流水線類型和規格；要定期對Smt流水線進行防靜電性能檢測和維護，確保其始終處于良好的工作狀態；同時，還要對操作人員進行防靜電知識培訓，提高他們的防靜電意識和操作技能。

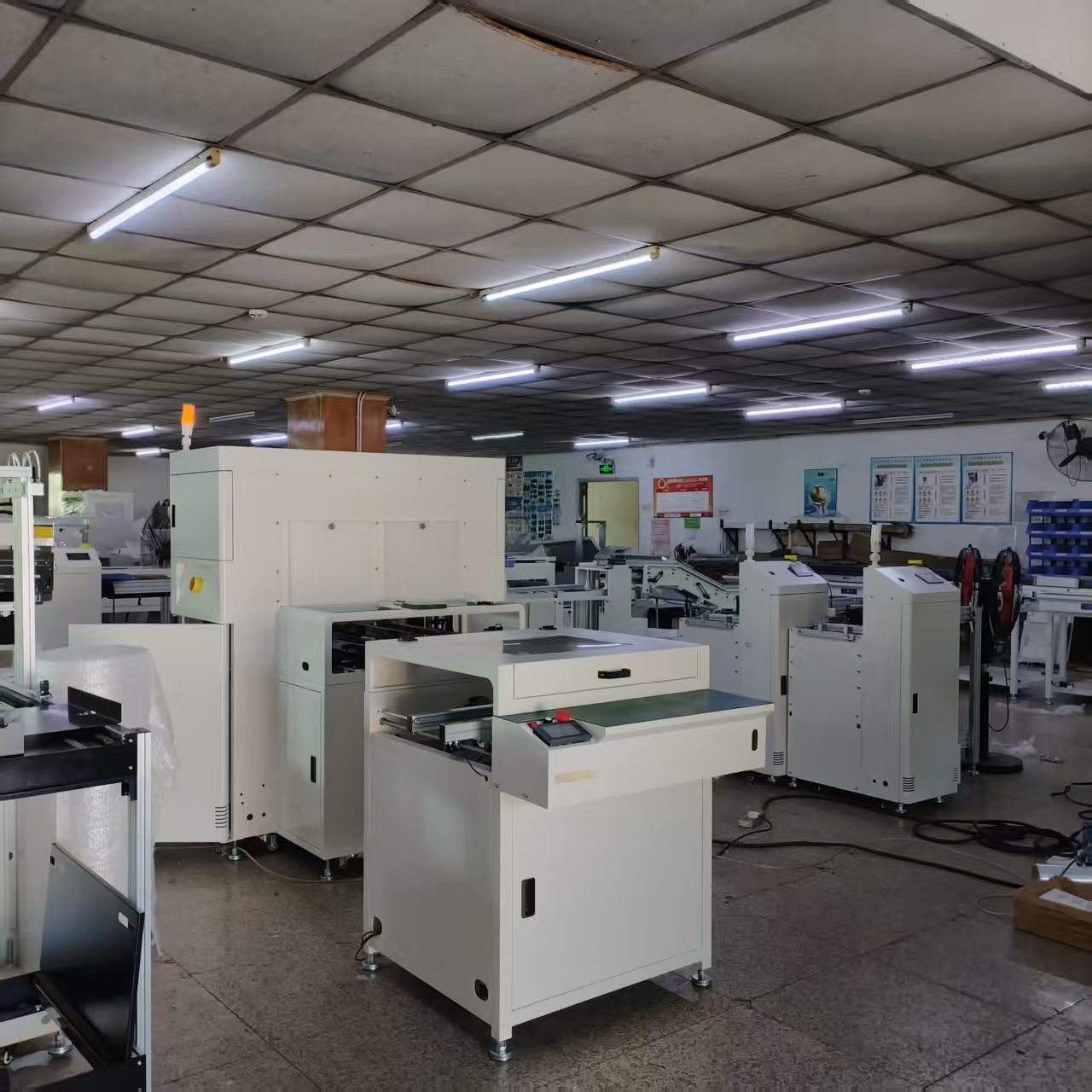

真空吸附系統工作原理

真空吸附系統工作原理

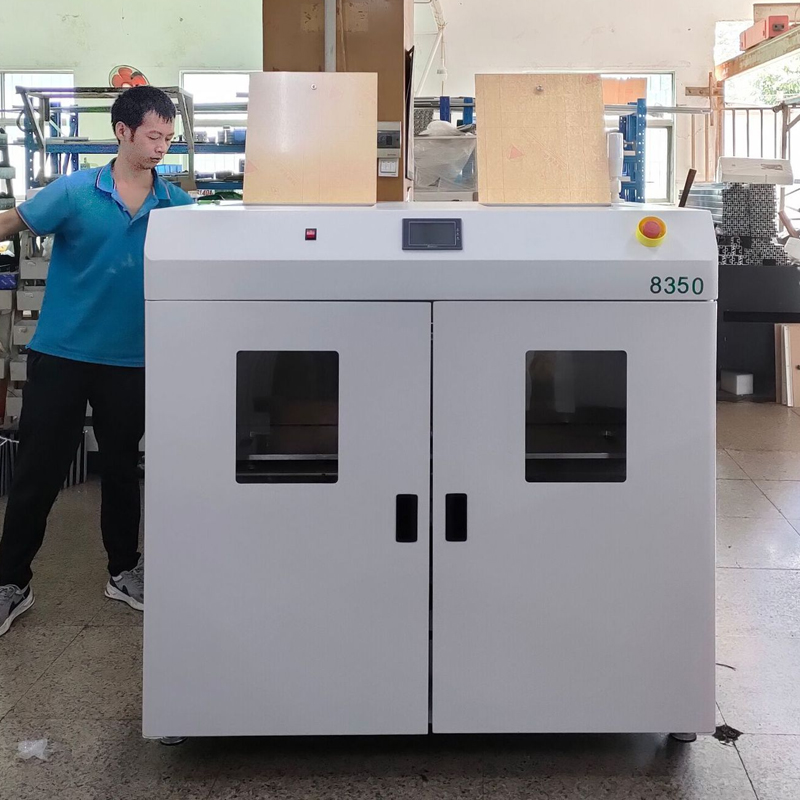

SMT真空吸板機的核心在于其真空吸附系統，該系統通過氣動或電動真空發生器產生負壓實現PCB板的精準抓取。具體工作流程可分為三個階段：

1. 負壓生成階段\

2. 采用文丘里效應原理，壓縮空氣通過真空發生器時在吸入口形成負壓區，典型工作氣壓范圍為0.4-0.6MPa。電動真空泵方案則通過轉子高速旋轉產生真空，其真空度可達-80kPa至-95kPa，更適合高精度應用場景。

3. 吸附執行階段\

4. 吸盤組件采用硅膠或聚氨酯材質，通過電磁閥控制通斷。當吸嘴接觸PCB表面時，負壓通道開啟，大氣壓力將板件壓緊在吸盤上。標準設備配置3-6個吸盤，最大吸附力計算公式為：\

5. [ F = P \times A \times n ]\

6. 其中P為真空度，A為單吸盤有效面積，n為吸盤數量。

7. 釋放傳輸階段\

8. 通過PLC控制電磁閥切換氣路，向吸盤內注入正壓氣體實現快速釋放，整個過程響應時間＜50ms。先進的壓力傳感器實時監測真空度變化，當檢測到泄漏量超過設定閾值（通常為10%）時觸發報警停機。

1.2 設備在SMT產線中的功能定位

作為SMT生產線的前端關鍵設備，真空吸板機承擔著三大核心職能：

1. 物料銜接中樞\

2. 與料框式上板機或裸板堆垛機對接，將無序堆疊的PCB板逐片分離并精準傳送至軌道系統。典型工作節拍為12-15秒/片，支持最大450×350mm板幅（FWT-350XB型號）。

3. 流程協同節點\

4. 通過SMEMA通信協議與后續印刷機、貼片機聯動。當檢測到下游設備就緒信號后，吸板機自動執行"吸取-平移-釋放"動作，確保產線連續運轉。設備內置緩存功能可暫存3-5片PCB，有效緩沖節拍差異。

5. 質量管控前哨\

集成光電傳感器檢測板件有無、正反及翹曲度。部分高端機型配備視覺定位系統，通過比對Mark點坐標修正傳輸偏差，定位精度可達±0.1mm。

DIP插件線的優勢

DIP插件線的優勢主要體現在以下方面：

靈活性與適配性

DIP插件線對特殊元器件（如繼電器、功率器件、連接器等）具有較強適應性，能夠滿足大尺寸元件的焊接需求。同時，其工藝支持快速調整功能模塊，便于根據需求靈活擴展或更新硬件配置。 ?

機械強度與散熱優勢

采用穿透式焊接工藝，元件引腳與PCB形成鉚釘效應，抗彎曲、振動及熱沖擊性能優于SMT。適用于高功率器件散熱場景（如TO-220封裝），可直接通過螺絲固定散熱片，散熱效率高于SMT組件。 ?

供應鏈與維護成本

DIP插件線設備投入成本較低，且現有供應鏈成熟穩定，部分元器件（如功率器件、繼電器）僅有DIP封裝可選。小批量生產或臨時加線時，設備可快速拉通，縮短生產周期。 ?

測試與維護便利性

通孔設計可直接作為測試點，無需額外焊盤，簡化ATE測試流程。手工焊接/返修門檻低，適用于小批量、樣機或售后維修場景。

90度180度換邊轉角機

換邊轉角機（也稱為旋轉工作臺或工件換向裝置）是SMT生產線中常用的輔助設備，

其核心功能特點和優勢如下：

1. 自動旋轉PCB板：

核心功能：精準、平穩地將PCB水平旋轉180°，或90°角度的旋轉。

與其他自動化設備精準對接。

2. 提高生產效率：

  消除人工旋轉：替代繁重、危險或低效的人工旋轉操作，大幅縮短工序轉換時間。

  無縫集成生產線：作為自動化生產線的一個環節，保持生產節拍流暢，減少等待時間。

3.  保證產品質量與一致性：

   減少人為誤差： 避免人工旋轉可能造成的碰撞、劃傷、放置位置不準確等問題。

4.換邊轉角機的核心價值在于：

自動化 完成工件的姿態變換。

提升 生產效率和安全性。

保證 產品質量的一致性和精度。

降低 人工成本和勞動強度。

半導體彈夾上料機

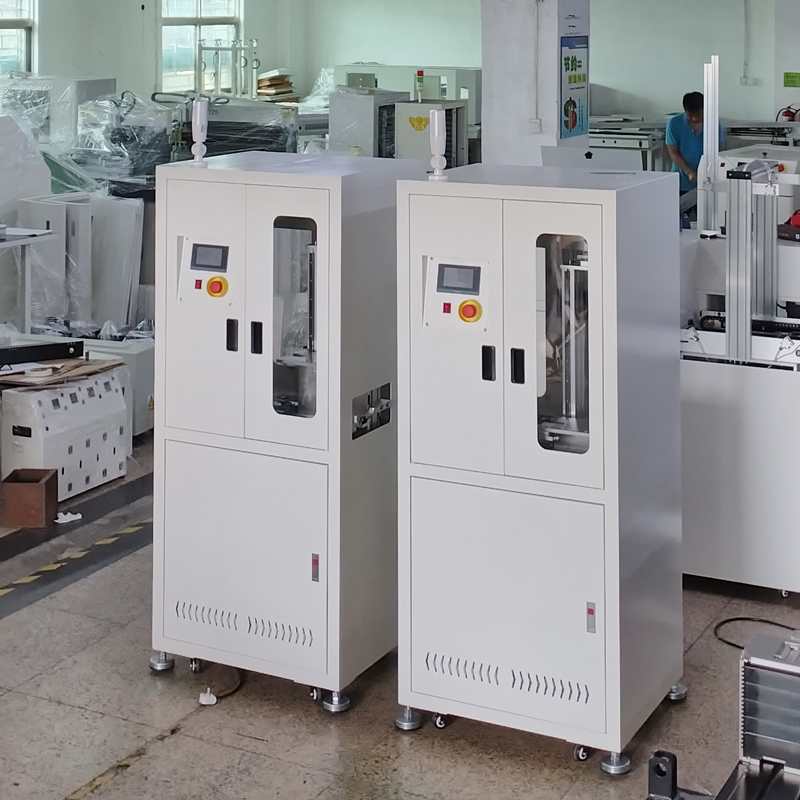

半導體彈夾上板機是一種用于自動化生產線的PCB板（印制電路板）上料設備，它能高效地將存放在彈夾（也稱料框）中的電路板逐個取出并傳送至后續工序。

其主要結構特點如下：

1. 核心機構：

   · 彈夾送料與收料機構：實現滿載彈夾的自動供給和空彈夾的回收，部分設備采用上下層并行排布的輸送設計以優化空間。

   · 夾持升降機構：負責從送料機構上抓取彈夾，并通過升降組件調整彈夾高度，確保電路板能逐層被推出。

   · 推板/頂升機構：通過推桿或頂升裝置將彈夾內的電路板逐個推出或頂出。該機構常配備過載保護（如彈簧緩沖裝置）和感應器，防止卡板或損壞電路板。

2. 自動化與循環：設備通過上述機構協同工作，自動完成彈夾的裝載、電路板的逐個取出、空彈夾的回收這一完整循環，無需人工干預，提升效率。

3. 保護性設計：推板機構中的彈性緩沖元件（如拉伸彈簧）和感應器能有效防止推板過程中卡板或損壞電路板。

4. 控制系統：通常采用PLC（可編程邏輯控制器）加觸摸屏人機界面進行控制，操作方便，并支持與生產線其他設備的標準信號（如SMEMA）通訊。
