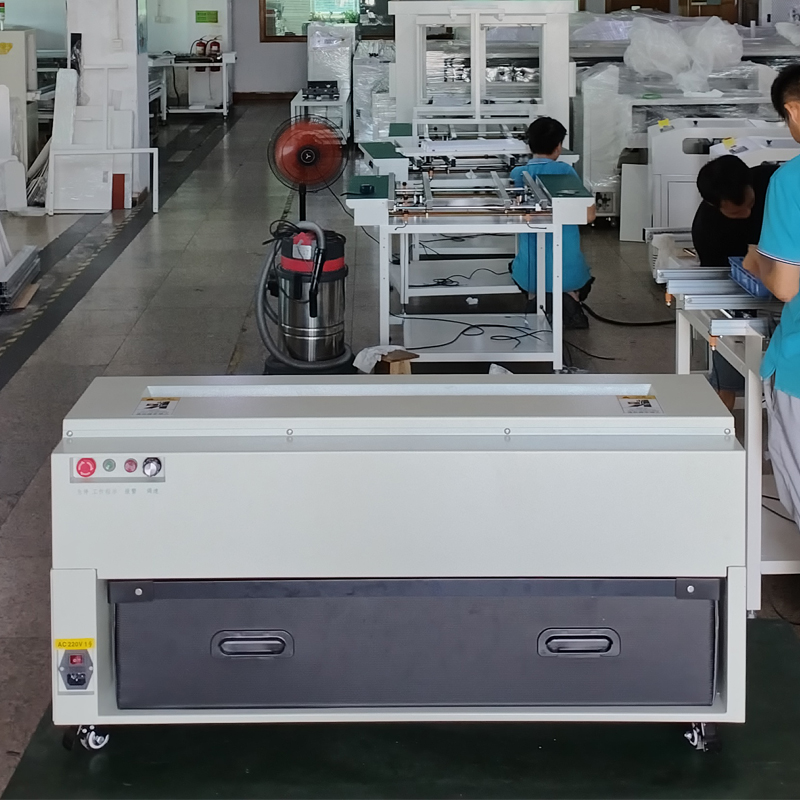

剪料機的功能與關鍵技術

剪料機：

1.喂入與引導

操作員或通過自動送料裝置，將貼片機使用后垂下的塑料廢料帶前端，送入剪料帶機的進料口。

進料口通常有導向槽或滾輪，確保料帶能平穩、筆直地進入機器內部。

2.牽引與計量

機器內部有一套主動牽引機構，通常由電機驅動的滾輪組成。

這套機構會“咬住”料帶，并以設定的速度和長度，持續地將其拉入機器內部。

這個過程確保了料帶的連續供應，并為后續的定長裁剪提供動力。

3.定長裁剪

這是最關鍵的一步。當料帶被牽引到預設的長度后，牽引機構會暫停。

此時，機器內部的切刀裝置（通常是上下模配合的金屬刀片）會瞬間動作，將料帶整齊地切斷。

“定長裁剪” 是其核心特征，這使得處理后的料帶長短一致，非常便于壓縮和回收

關鍵技術與設計特點

1.定長控制：通過PLC或單片機控制，用戶可以靈活設置裁剪長度（例如每20厘米剪一段），以適應不同的收集需求。

2.動力系統：采用小型電機提供穩定可靠的牽引力，確保即使是較厚或帶有粘性的料帶也能順利處理。

3.切刀設計：切刀通常由高強度工具鋼制成，保證鋒利和耐用，并能干凈利落地切斷料帶，避免產生毛邊或連絲。

4.聯動功能（可選）：先進的剪料帶機可以與貼片機進行信號聯動。當貼片機開始工作時，剪料帶機自動啟動；貼片機停機，它也隨之停止，實現智能化節能運行。

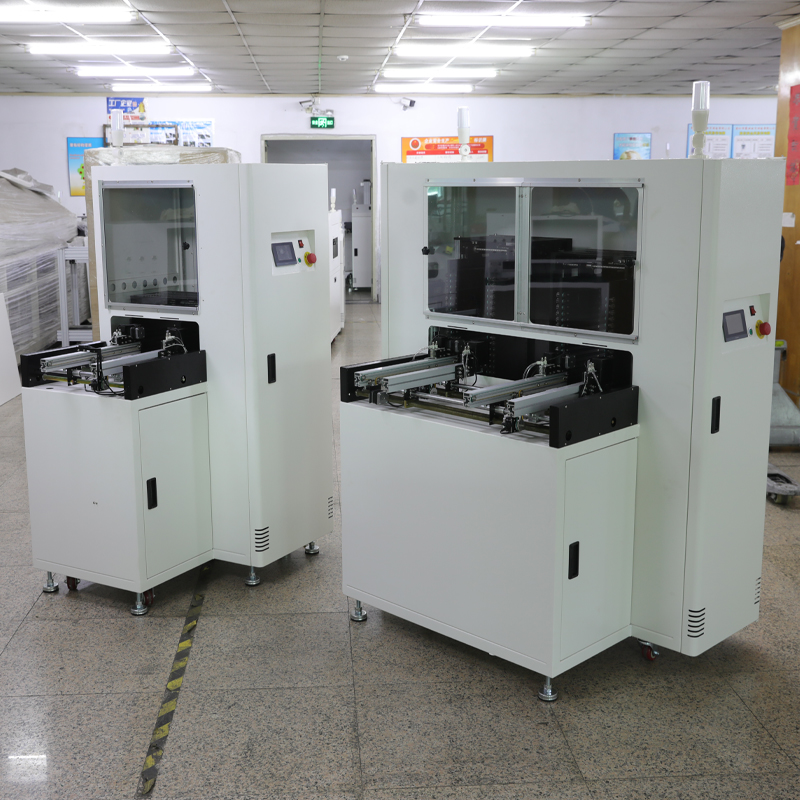

緩存機的運行模式及功能特點

緩存機的主要功能有：

1、強制冷卻：通過內置風扇對高溫PCB進行定時強制風冷，使其快速降至安全溫度，避免高溫板件堆積損壞或影響后道工序（如AOI檢測）

2、緩沖與平衡，解決回流焊與后續設備（如光學檢測AOI）之間的生產節拍差異。當前端來板快、后端要板慢時，自動存板；反之則自動供板，保證生產線連續運行。

3、NG/OK板篩選與分流：與爐后的檢測設備（如AOI）聯動，自動識別并分離不良品（NG板）與良品（OK板）。通常良品直通或按序流出，不良品則暫存于特定區域等待處理。

4、通訊：并通過SMEMA標準接口通信，實現生產狀態自動化

5、運行模式有先進先出：最常用、最符合工藝要求的模式。確保先完成回流焊的板件優先進入下道工序，嚴格保證產品生產的順序性和一致性，避免板件在高溫區停留過久。

6、NG緩存模式：專為配合檢測設備設計。當檢測到不良品時，自動將其送入緩存機的專用NG暫存區，而不影響良品的正常運行。

7、直通模式：當生產線流暢、無需緩沖時，PCB板不進入緩存區，直接穿行通過設備，以減少節拍時間。

8、先進后出模式：適用于某些需要后加工板件優先處理的特殊生產場景，使用相對較少。

9、在實際應用和選型時，可以關注以下幾點：

產能匹配：選擇緩存機時，其最大存板數量和適合的最大板尺寸要符合需求，避免成為瓶頸。

產線聯動：確保緩存機具備標準的SMEMA信號接口，以便與前后設備（回流焊、AOI等）實現全自動通信與聯動，這是實現自動化流水線的關鍵。

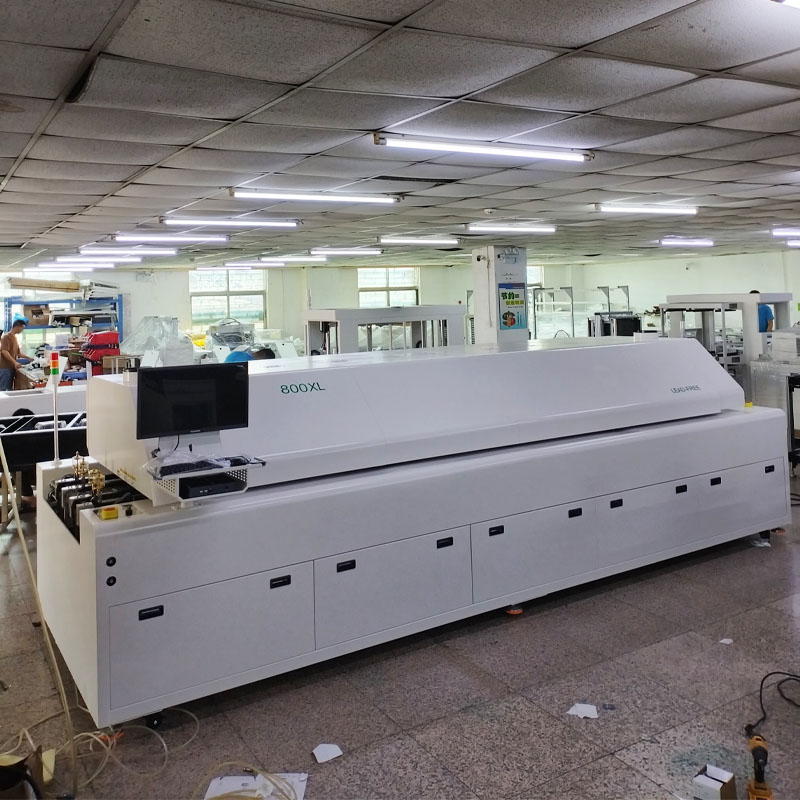

回流焊的四個核心階段

1. 預熱區

目的： 使PCB和元件均勻、緩慢地升溫，達到一個預定的“活化溫度”，并蒸發掉錫膏中的部分揮發性溶劑。

原理： 緩慢升溫（通常1-3°C/秒）可以防止熱沖擊導致元件開裂或PCB變形。同時，錫膏中的助焊劑開始活化，初步清除焊盤和元件引腳表面的輕微氧化物。

2. 恒溫區 / 活性區

目的： 使整個PCB板上的不同大小、質量的元件溫度達到均勻一致，并完成助焊劑的活化過程。

原理：溫度均一化： 大型元件（如芯片）吸熱多、升溫慢，小型元件（如電阻電容）升溫快。此階段提供一個溫度平臺（通常150-180°C），讓熱容大的“追上來”，消除溫差。

助焊劑活化： 助焊劑在此溫度下達到最佳活性，徹底清除焊接表面的氧化物，并形成一層液態保護膜，防止在回流前發生二次氧化。這是決定焊接質量（潤濕性）的關鍵階段。

3. 回流區

目的： 這是最核心的階段，使錫膏中的金屬焊料粉末完全熔化。

原理：溫度迅速升高到液相線以上（對于常用的Sn63/Pb37錫膏，熔點為183°C；對于無鉛 SAC305 錫膏，熔點為217-220°C）。峰值溫度通常比熔點高20-40°C（如無鉛約為240-250°C）。

焊料從固態變?yōu)橐簯B(tài)，在助焊劑創造的潔凈金屬表面上，發生毛細現象和潤濕作用。

液態焊料在元件引腳/焊端和PCB焊盤之間流動、鋪展，并發生冶金反應，在接觸界面形成一層薄薄的金屬間化合物（如Cu6Sn5），這是形成高強度焊點的根本。

注意： 此階段時間（通常30-90秒）和峰值溫度必須嚴格控制。時間太短或溫度太低會導致焊接不充分（冷焊）；時間太長或溫度太高會導致元件損傷、PCB板翹曲或IMC過厚變脆。

4. 冷卻區

目的： 使液態焊料平穩、迅速地凝固，形成光滑、明亮的焊點。

原理： 控制冷卻速率（通常為2-4°C/秒），讓焊點晶粒結構更致密，機械強度更高?？焖俚睦鋮s也有助于抑制金屬間化合物的過度生長，并獲得良好的焊點外觀。

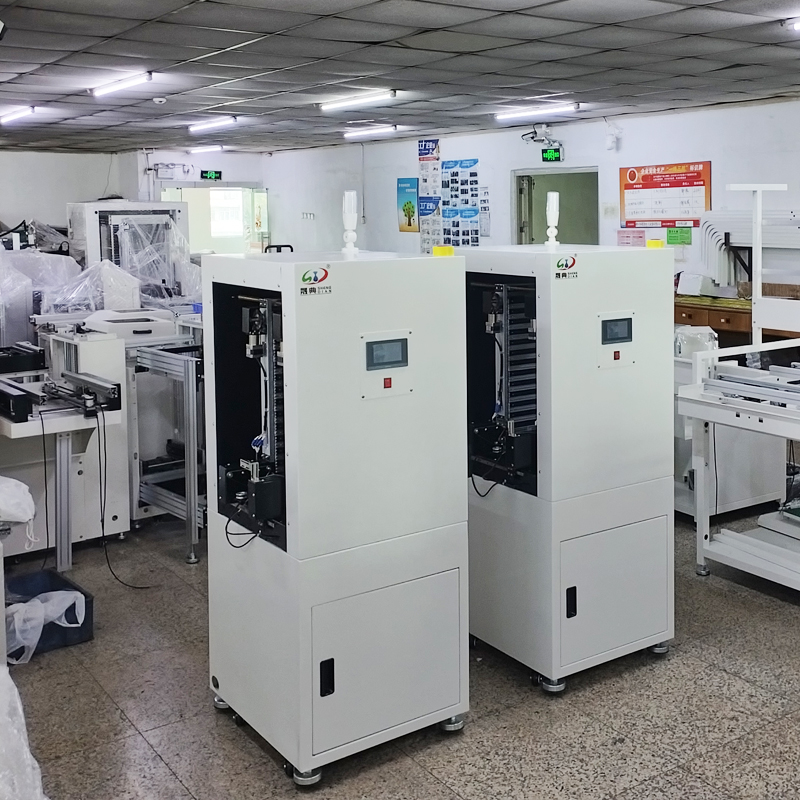

SMT微型上板機的功能與優勢

微型上板機的優勢主要體現在四個方面：

1、顯著節省空間與人力：“微型”設計使其占地遠小于傳統設備，一名員工可兼顧多條產線。

2、提升生產靈活性與效率：電動調寬、快速換料支持高效轉產；與貼片機信號聯動，實現準時供料，杜絕設備空轉。

3、保障流程穩定與質量：全自動運行避免了人為放板錯誤、劃傷板面等問題；“無板報警”等功能能防止流程中斷。

4、支持智能化升級：作為數據節點，為生產信息化、物料追溯（如通過RFID技術-9）提供基礎。

可以從以下幾個方面來評估和選擇：

1、匹配產線需求：確認設備可處理的PCB尺寸范圍、厚度和傳送高度是否與你的產品匹配。計算所需儲板容量，以滿足不間斷生產時長。

2、考察關鍵性能：關注軌道調節方式（電動優于手動），確認控制系統的穩定性和操作界面的友好性。檢查是否具備必要的信號接口（如SMEMA）以實現聯機。

3、評估長期價值：在滿足當前需求的前提下，考慮設備是否具備可擴展性（如未來對接MES）。同時綜合比較不同品牌的售后服務、口碑以及能耗表現。

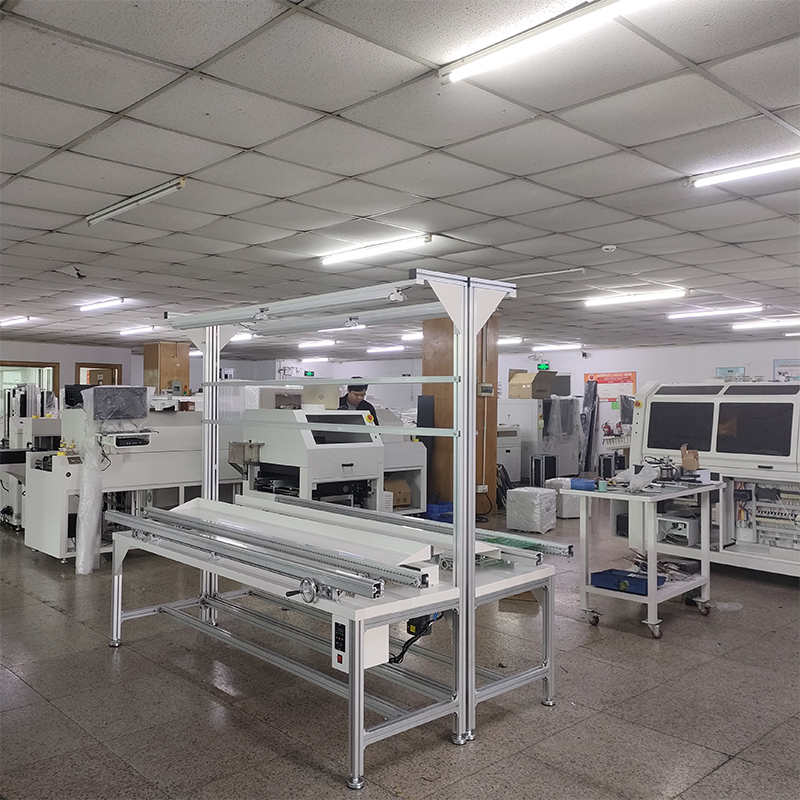

手插件生產線的結構和特點

手插件生產線，是電子行業中用于將元器件手工插入PCB電路板的設備。靈活適配小批量、多品種或異形元件的生產需求。

插件線線主要由輸送系統、工作臺面和輔助設施構成，各個部分協同工作以支持人工操作。

機架與軌道，由鈑金機架和鋁型材導軌構成，提供主體支撐；低摩擦、靜音輸送，無需潤滑油，避免污染PCB

輸送系統采用鏈條拖動PCB板連續運行。

工作面，高度通?？烧{(diào)（約750mm±25mm）；寬度可根據電路板尺寸靈活調節。

照明與供電，提供充足照明；采用安全電壓的插座，為電動工具供電，保障操作安全。

工藝輔助有，工藝圖板、元件盒，放置作業指導書、分類存放元器件，提升作業效率與舒適度。

手插件生產線是靈活性、經濟性與特定工藝要求的解決方案：

1、高度靈活與可定制
生產線的長度、寬度、工位配置均可根據具體產品工藝編排定制。線體常采用模塊化設計，可像積木一樣拼接擴展。輸送速度也可通過變速旋鈕無級調節。

2、工藝優勢
主要優勢在于處理異形電子元器件，如大型繼電器、安規電容、電解電容等。這些元件形狀不規則，是自動插件機難以處理的。

3、明確的效率局限
其生產效率主要依賴于操作員的熟練度，速度遠低于自動設備。自動插件機械手速度可達2000點/小時以上，而人工操作無法比擬。因此通常用于小批量生產、樣品制作、維修工位或自動線的補充環節。

為確保生產線穩定運行，需關注幾個核心部件的保養：

電機：嚴防進水或接觸有機化合物，以防絕緣損壞。

鏈條：定期檢查潤滑情況，添加黃油或濃潤滑油以減少噪音和磨損。

減速箱：首次使用約三個月后更換機油，之后每年更換一次，保持油量在觀察窗中線位置。

總結來說，手插件生產線的價值在于其無法被完全替代的工藝靈活性。和高效穩定的自動插件設備共同構成了現代電子制造中互補的兩種生產力。
