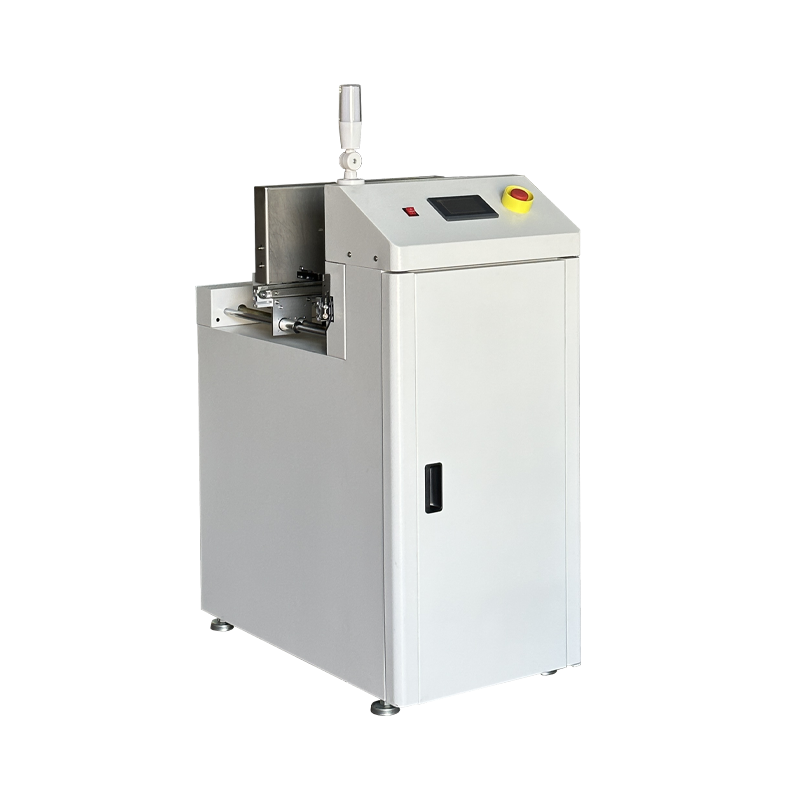

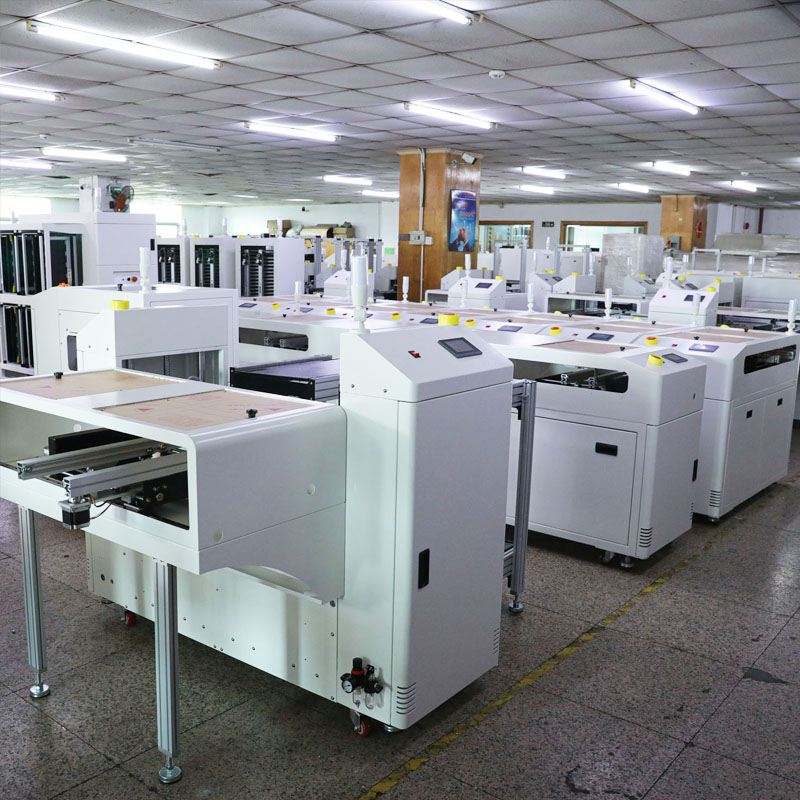

smt產線“自動疊料機”，高效收疊省空間

很多人分不清上板機和疊板機，其實很簡單：上板機是“送板出去”，疊板機是“疊板起來”，疊板機可將零散的PCB板自動堆疊整齊，也可將堆疊好的板子自動送入生產線，一機兩用，性價比超高。

一、疊板機核心功能與工作原理

咱們這款疊板機采用跌落式+推板式雙結構設計，工作流程：人工將PCB板放入軌道→設備接收到信號→板子自動跌落至疊料平臺→平臺自動下降，層層堆疊→堆疊完成后自動報警，可直接轉運；也可反向運行，將堆疊好的板子自動推出，實現供料功能。

相比人工疊板，疊板機每小時可疊板400-600片，堆疊整齊、不歪斜、不刮花，堆疊高度可達200mm，節省70%的存放空間，特別適合PCB板暫存、周轉、批量生產。

二、疊板機核心技術優勢

1. 一機兩用，性價比高：兼具疊板、供料雙重功能，既可當疊板機使用，也可切換為接駁臺模式，替代傳統人工疊板、供料，一臺設備頂兩臺用。

2. 自動定位，堆疊整齊：采用光電傳感器精準定位，板子堆疊誤差≤±1mm，層層對齊，避免歪斜、碰撞，保護PCB板表面完好。

3. 靈活調節，適配多規格：軌道寬度50-460mm可調，適配不同長度、寬度的PCB板；升降步距10-40mm可調，根據板子厚度靈活設置，不壓壞板子。

4. 穩定運行，故障率低：采用進口減速電機+滾珠絲桿，升降平穩、無噪音、無抖動；具備滿板報警、空板報警、卡板停機功能，運行更安全。

5. 非標定制，滿足特殊需求：可根據客戶產線尺寸、產能需求，定制加長軌道、加高料架、雙軌疊板機，適配特殊規格PCB板、超大板生產。

6. 防靜電安全設計：整機防靜電處理，符合電子車間安全標準，避免靜電損傷精密PCB板和元器件。

三、疊板機應用場景

適用于SMT產線前端供料、后端收板、PCB板周轉暫存、DIP插件線疊板，廣泛應用于電子廠、電路板加工廠、智造車間，解決PCB板堆疊、周轉、存放難題。

波峰焊——DIP插件焊接專家，無鉛工藝零橋連

很多電子廠既有貼片元件，又有插件元件，所以回流焊+波峰焊是標準配置，咱們這款波峰焊，針對無鉛工藝優化，解決插件焊接虛焊、漏焊、橋連、錫渣多的行業難題！

一、波峰焊核心工作原理

波峰焊采用助焊劑噴涂→預熱→波峰焊接→冷卻四步流程：

1. 助焊劑噴涂：專利步進馬達驅動噴霧裝置，根據PCB寬度自動調節噴霧范圍、噴霧量，均勻噴涂助焊劑，節省助焊劑30%；

2. 預熱區：三段式熱風預熱，溫度80-150℃均勻升溫，活化助焊劑，去除氧化物，避免PCB板熱變形；

3. 波峰焊接：錫爐內熔融焊料，在電磁泵/機械泵驅動下形成平滑波+湍流波雙波峰，PCB板掠過波峰，焊料自動潤濕插件引腳與焊盤，完成焊接；

4. 冷卻區：強制風冷冷卻，焊料快速凝固，形成牢固焊點，避免焊點裂紋、虛焊。

二、波峰焊核心技術優勢

1. 無鉛工藝，焊點更可靠：采用軍工級鈦合金錫爐內膽、噴口，耐無鉛焊料腐蝕，錫渣氧化量極低，8小時僅產生1.2公斤錫渣，比傳統波峰焊減少60%錫渣，節省焊料成本；無鉛焊接符合國際環保標準，焊點光亮、牢固，適配高端產品焊接。

2. 雙波峰設計，零橋連零漏焊：湍流波+平滑波雙波峰組合，湍流波穿透元件陰影區，解決漏焊、虛焊；平滑波修整焊點，解決橋連、拉尖，完美適配高密度插件、異形插件焊接，焊點良率99.9%以上。

3. 精準控溫，穩定不波動：采用三菱PLC+PID閉環溫控系統，錫爐溫度控制精度±2℃，預熱區溫度精準可調，確保焊接溫度穩定，避免溫度過高燙壞元件、過低導致虛焊。

4. 智能噴霧，省料又均勻：自動定位噴霧系統，噴霧寬度、速度、量可根據PCB尺寸自動調節，助焊劑不浪費、不飛濺，避免助焊劑殘留導致的焊點不良；配備松香液位報警，無需人工值守。

5. 便捷維護，省時省力：錫爐自動進出設計，更換焊料、清理錫渣無需停機等待；大幅面觀察窗+液壓翻蓋結構，方便觀察焊接狀態、設備維護；鈦合金爪+高強度鋁合金導軌，耐用不變形，使用壽命長達5年以上。

6. 環保安全，符合車間標準：配備專用助焊劑煙霧回收系統，廢氣過濾后排放，符合5S無塵車間環保要求；隔離式風刀設計，防止助焊劑進入預熱區，避免安全隱患；整機噪音低于60分貝，工作環境更舒適。

7. 靈活適配，通用性強：PCB板寬度50-350mm可調，傳輸速度0.5-2.0米/分鐘可調，適配各類插件PCB板；支持有鉛、無鉛工藝一鍵切換，換線時間≤5分鐘，滿足多品種生產需求。

8. 節能低耗，降低成本：正常運行功率僅8KW，比傳統波峰焊省電25%；錫爐保溫效果好，爐外溫度≤60℃，減少熱量損耗，長期使用更省錢。

三、波峰焊選型建議

1. 小型波峰焊：適合小型電子廠、插件少的產品，性價比高，占地??；

2. 中型波峰焊：適合中型電子廠、常規插件產品，通用性強，效率高；

3. 大型無鉛波峰焊：適合大型電子廠、高精密插件產品（汽車電子、醫療電子），品質穩定、錫渣少。

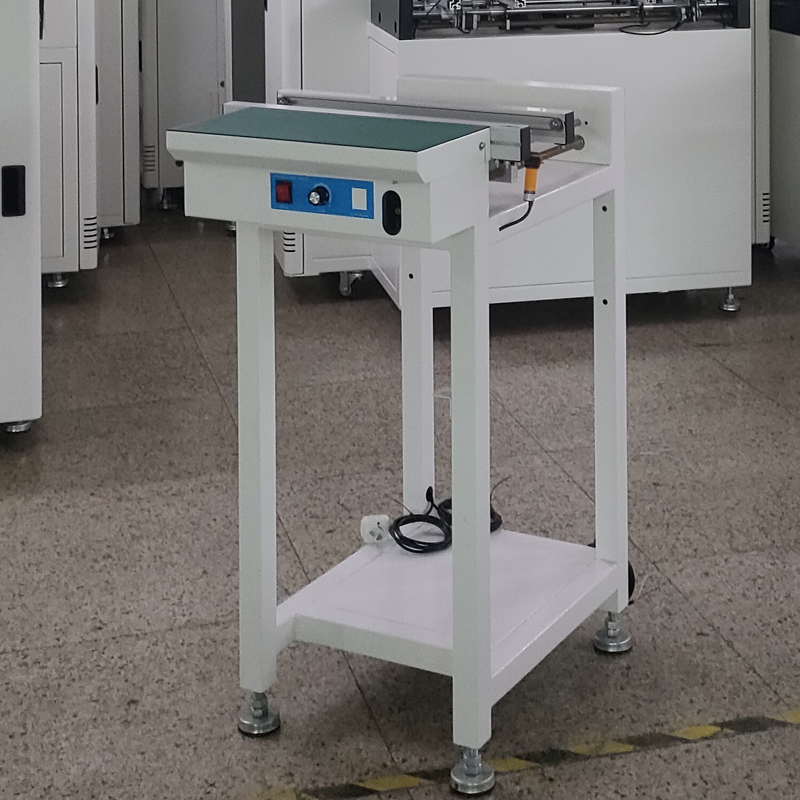

接駁臺——產線“橋梁”，無縫銜接不中斷

一、接駁臺核心功能

1. 設備銜接：連接印刷機、貼片機、回流焊、下板機等設備，填補設備間距，實現PCB板連續傳輸；

2. 暫存檢測：具備手動/自動切換功能，手動模式下可暫停PCB板，進行爐前、爐后檢測，篩選不良品；

3. 靈活傳輸：傳輸速度0-3000mm/min可調，單軌、雙軌可選，適配不同產能、不同規格PCB板；

4. 非標適配：可定制升降式、轉彎式、加長式接駁臺，適配特殊產線布局、特殊高度設備對接。

二、接駁臺核心技術優勢

1. 平穩傳輸，不卡板：采用進口調速電機+直線導軌，傳輸平穩、無抖動、無噪音，PCB板傳輸誤差≤±0.1mm，杜絕卡板、掉板；

2. 快速調寬，適配多規格：滾珠絲桿調寬機構，1分鐘完成50-450mm寬度調節，無需工具，換線效率高；

3. 智能控制，便捷操作：配備光電傳感器，自動檢測PCB板位置，自動啟停；具備BY-PASS直通功能，可直接跳過檢測，連續生產；

4. 堅固耐用，穩定可靠：方通焊接機架，加重底座，運行不移位；防靜電工作臺面，保護PCB板；整機壽命長達8年以上，運維簡單；

5. SMEMA接口，無縫聯動：標準SMEMA通訊接口，可與任何SMT設備對接，信號互通，實現整線自動化；

6. 多功能拓展：可加裝檢測燈架、鍵盤托、散熱風扇、亞克力防護罩，滿足檢測、散熱、防護需求。

三、接駁臺應用場景

適用于SMT產線、DIP產線、檢測產線，用于設備銜接、PCB暫存、爐前爐后檢測、人工檢修，是電子廠必備的通用設備，每條產線至少需要2-4臺接駁臺。

SMT整線設備搭配方案（一站式采購，省心省力）

一、SMT整線設備搭配方案（一站式采購，省心省力）

根據不同產能、不同產品，為大家整理了3套標準整線方案，直接抄作業，不用糾結選型：

1. 小型電子廠整線方案（日產能5000片以下）：吸板機+上板機+接駁臺+錫膏印刷機+貼片機+回流焊+接駁臺+下板機；適合小家電、消費電子、簡單主板，投資小、見效快；

2. 中型電子廠整線方案（日產能5000-20000片）：吸板機+雙軌上板機+接駁臺+印刷機+雙軌貼片機+10溫區回流焊+波峰焊+移載機+下板機+疊板機；適合工控設備、智能家居、汽車電子配件，產能高、品質穩；

3. 大型電子廠整線方案（日產能20000片以上）：雙吸板機+雙軌上板機+接駁臺+高速印刷機+高速貼片機+12溫區氮?dú)饣亓骱?/span>+無鉛波峰焊+多臺移載機+雙軌下板機+疊板機；適合汽車電子、醫療電子、航空航天、精密芯片，高端配置、零缺陷生產。

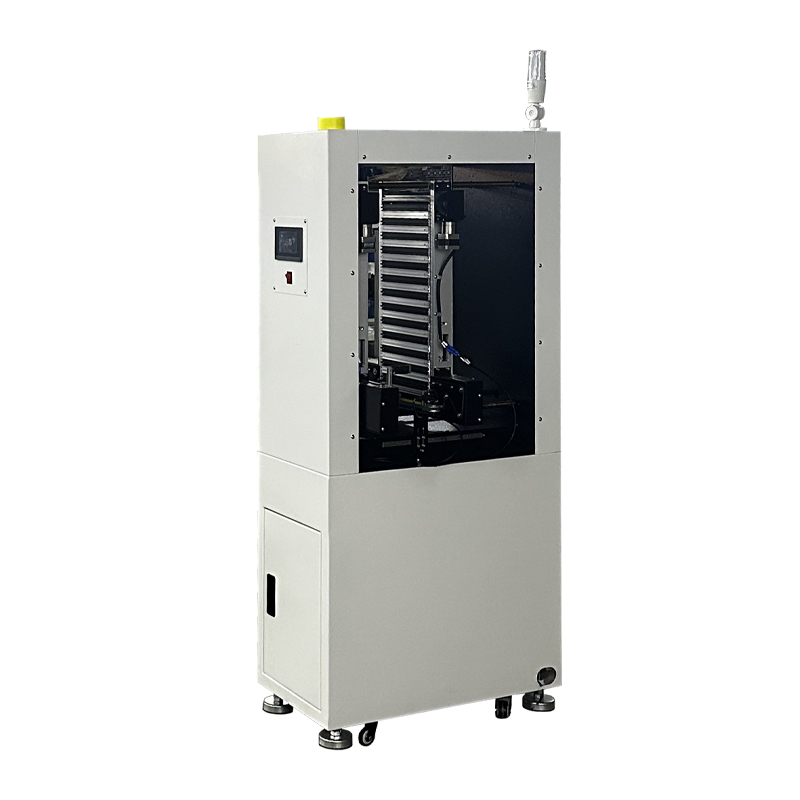

SMT微型上板機

SMT微型上板機

核心功能

SMT微型上板機是一種體積小巧的上板設備，主要用于小型SMT生產線或空間有限的生產環境。它同樣具備自動上板功能，能將PCB板精準傳送到生產線上，滿足小批量、多品種的生產需求。部分機型還支持直通功能，可在不進行上板操作時讓PCB板直接通過，增加了設備的靈活性。

突出優勢

1. 體積小巧，節省空間：外形尺寸通常為5004501650mm，重量?jī)H75kg，占用空間小，適合布局緊湊的生產線或?qū)嶒?yàn)室研發場景，能有效利用有限的生產空間。

2. 能耗低：功率僅15W，相比其他大型上板設備，能耗大幅降低，符合綠色生產理念，長期使用能為企業節省不少能源成本。

3. 操作簡便：結構簡單，操作界面直觀，即使是新手也能快速掌握操作方法，減少了人員培訓成本。同時，設備的維護也相對簡單，降低了后期的維護成本。

4. 靈活性高：能適應小批量、多品種的生產需求，可快速進行產品切換，滿足市場多樣化的產品生產要求，為企業的柔性生產提供了有力支持。^
