smt吸送一體機

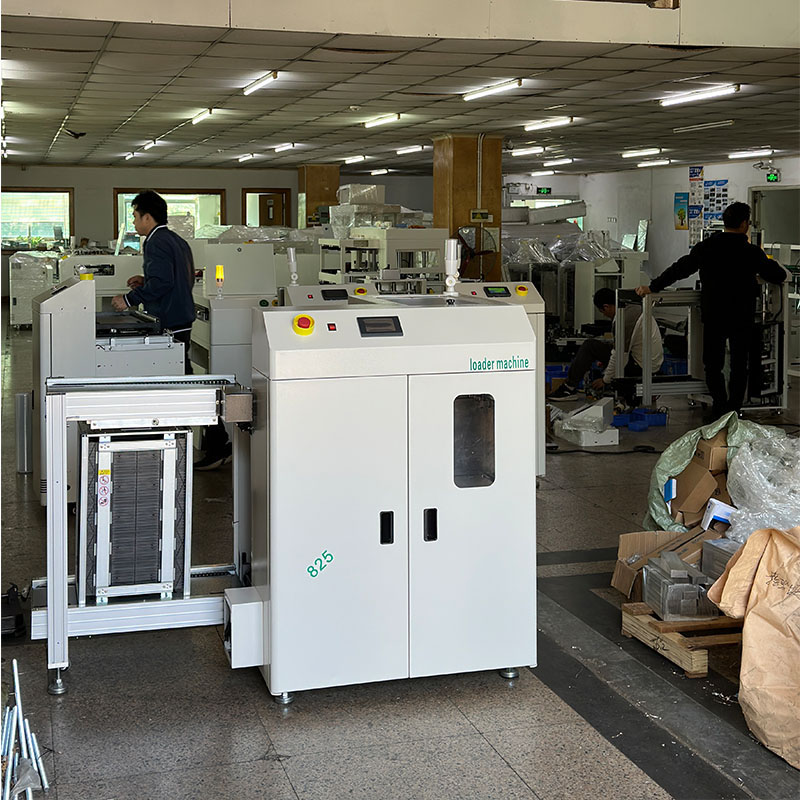

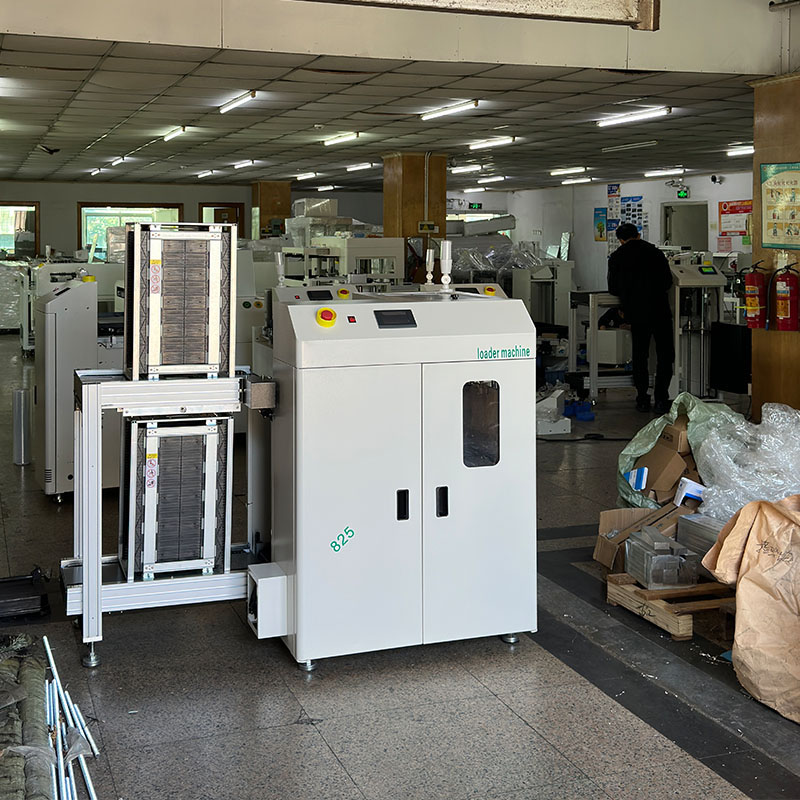

吸送一體機是一款專為SMT生產線設計的高效設備，集真空吸板和送板功能于一體，能夠滿足單面板和雙面板的自動上料需求。它通過真空吸附技術，將PCB板從料框中取出并精準地送至下一道工序。

功能特點

☆ 結實和穩定的設計

☆  PLC控制系統

☆ 輕觸式LED薄膜開關或觸摸屏兩種，控制面板可供選擇

☆ 上下氣動夾能確保料箱位子更準確

☆ 有效的設計能確保PCB不被撞壞

☆ 自動檢測故障代號顯示功能

☆ 兼容SMEMA接口

應用場景

SMT吸送一體機廣泛應用于電子制造行業的SMT生產線前端，用于自動上板操作，能夠顯著提高生產效率，節省人力成本。它特別適用于處理雙面板和單面板的生產線，能夠靈活應對不同類型的PCB板。

升降伸縮接駁臺

升降伸縮接駁臺?是一種用于自動化生產線（尤其是SMT貼片線）中，實現PCB板在不同設備或不同高度傳送帶之間平穩、自動對接與傳輸?shù)膶Ｓ迷O(shè)備。它結合了?升降功能?和?伸縮功能?，可適應不同設備高度差與位置偏移，確保物料（如PCB板）安全、高效傳遞。

核心特點

?升降功能?：通過氣缸（如亞德客氣缸）+導柱結構實現平穩垂直升降，適應不同設備高度。

?伸縮功能?：采用步進電機驅動絲杠或?qū)к壪到y(tǒng)，使傳送軌道可前后伸縮（如行程達600mm），補償設備間水平位移。

?寬度可調?：支持導軌寬度調節（如50–460mm），適配不同尺寸PCB板。

?自動控制?：配備IO信號接口，可與上位系統通信，實現自動啟停、狀態反饋。

?穩定傳輸?：使用定速馬達（如15W臺產馬達）和扁皮帶（如7mm綠色皮帶），確保PCB板平穩傳送。

典型應用場景

SMT生產線中回流焊前后、印刷機與貼片機之間的PCB板過渡。

高度不一致的兩條流水線之間的無縫對接。

自動化倉儲、物流分揀系統中的高低位物料轉運。

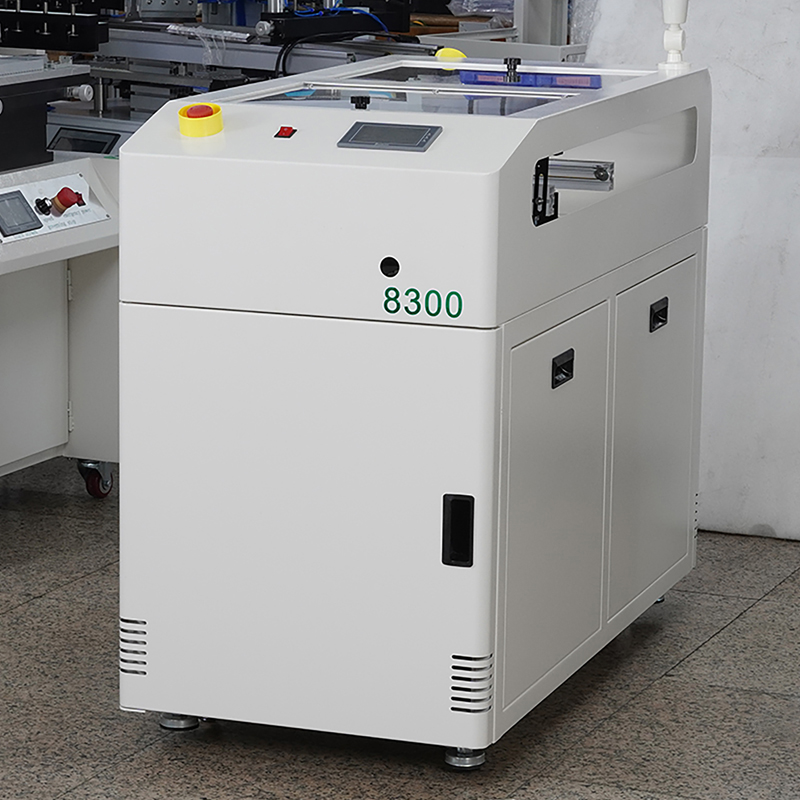

真空吸板機——全自動上料smt設備

一、吸板機核心功能與工作原理

咱們這款吸板機采用真空吸附+升降平臺+平移傳動三位一體設計，工作流程簡單高效：人工將堆疊好的PCB板放入升降料架→設備接收到印刷機/上板機的供料信號→升降平臺自動上升→真空吸嘴精準吸附最上層PCB板→平移機構平穩將板子送至傳送軌道→真空關閉、板子順利出料，周而復始，全程無需人工干預，實現24小時連續供料。

很多老板問，人工上料不行嗎？我給大家算筆賬：人工上料每小時最多送150片，還容易出現PCB刮花、疊板、錯位，導致后續印刷、貼片不良；而咱們的吸板機每小時可送板300-600片，是人工效率的2-4倍，一臺設備能替代2-3名上料工人，每月節省人工成本6000-9000元，一年就能省出一臺設備錢！

二、吸板機核心技術優勢

1. 真空吸附，零損傷供料：采用可調式真空吸嘴，吸力可根據PCB厚度、材質靈活調節，薄至0.2mm的PCB板也能穩穩吸附，不翹曲、不刮花、不疊板，完美適配單面板、雙面板、柔性板、陶瓷板等各類板材，解決超薄板、精密板上料易損壞的行業痛點。

2. 智能控制，穩定可靠：搭載進口PLC可編程控制器+7寸觸摸屏，操作界面簡潔易懂，小白10分鐘學會；具備無板自動報警、卡板自動停機、吸嘴故障檢測功能，遇到異常立即提示，避免空轉、堵板，保障產線連續運行。

3. 大容量料架，少人干預：料架可一次性存放200-300片PCB板（按1mm厚度計算），裝滿后可連續工作2-4小時無需補料，減少人工值守，適合大批量連續生產。

4. 靈活調節，適配多規格：采用手搖式絲桿調寬機構，無需工具，1分鐘即可完成不同寬度PCB板的軌道調節，適配50-450mm寬的板子，滿足多品種、小批量生產需求。

5. 緊湊設計，節省空間：封閉式鈑金+鋁合金結構，占地面積不足0.5㎡，小車間也能輕松擺放，可直接對接錫膏印刷機、上板機，實現前端供料全自動化。

6. 防靜電設計，保護精密板材：整機采用防靜電材質，軌道、吸嘴均做防靜電處理，避免靜電損傷PCB板上的精密元器件，符合電子車間防靜電標準。

三、吸板機應用場景

適用于SMT生產線前端、DIP插件線前端、PCB清洗線供料，廣泛應用于消費電子、汽車電子、醫療電子、工控設備、智能家居等行業，不管是大批量量產，還是小批量試產，都能完美適配。

全自動無鉛回流焊

SMT生產線的核心“心臟”設備——全自動無鉛回流焊，它是決定PCB板焊接質量的關鍵，負責將貼裝好元器件的PCB板，通過精準溫度控制，完成焊膏熔化、潤濕、凝固，形成牢固焊點，廣泛應用于SMT貼片焊接，是電子制造不可或缺的核心設備。

不管是0201微型元件，還是BGA、QFN精密芯片，不管是消費電子主板，還是汽車電子控制板，回流焊的溫度均勻性、控溫精度、加熱效率，直接決定焊點良率，咱們這款回流焊，堪稱“焊接界的精密工匠”！

一、回流焊核心工作原理

回流焊的核心是四階段溫度曲線控制：預熱區→保溫區→回流區→冷卻區，通過精準控制每個階段的溫度、升溫速率、時間，讓焊膏完美完成焊接過程：

1. 預熱區：1-3℃/s勻速升溫至150-180℃，活化助焊劑，去除PCB板和元器件表面的氧化物，避免升溫過快導致PCB板變形、元件損壞；

2. 保溫區：保持150-180℃，持續60-120秒，讓PCB板整體受熱均勻，消除熱應力，為回流焊接做準備；

3. 回流區：升溫至無鉛工藝245-255℃（有鉛220-230℃），焊膏完全熔化，潤濕元器件焊盤與PCB板焊盤，形成冶金結合；

4. 冷卻區：1.5-3℃/s勻速降溫，焊膏快速凝固，形成光亮、牢固、無虛焊、無橋連的焊點，避免冷卻過快導致焊點裂紋。

二、回流焊核心技術優勢

1. 精準控溫，誤差±1℃：采用PID閉環智能溫控系統+獨立溫區控制，8/10/12溫區可選，每個溫區上下獨立加熱、獨立控溫，溫度誤差≤±1℃，溫度曲線重復精度±0.5℃，確保PCB板每一處焊點溫度一致，杜絕虛焊、冷焊、橋連。

2. 雙熱風循環，加熱均勻：搭載專利雙熱風通道強制循環系統，進口高溫高速馬達，風速穩定、運風平穩，震動小、噪音低；爐膛內3D熱風循環，熱量無死角，即使是高密度PCB板、異形板，也能受熱均勻，焊點一致性100%。

3. 無鉛環保，節能省電：符合RoHS無鉛環保標準，配備獨立助焊劑回收系統，自動回收助焊劑煙霧，無需頻繁清理爐膛，環保又省心；采用高效隔熱保溫材料，爐膛保溫效果好，比傳統回流焊省電15%-20%，一年節省電費上萬元。

4. 單/雙軌可選，適配多產能：提供單軌、雙軌兩種機型，雙軌機型可同時焊接兩塊PCB板，效率提升100%；網帶式、鏈條式傳輸可選，適配0.2-5mm厚的PCB板，支持01005微型元件、BGA/QFN芯片焊接。

5. 智能操控，簡單易上手：搭載工控電腦+Windows操作系統，中英文界面一鍵切換，可存儲50組以上溫度曲線，換款時直接調用，無需重新調試；具備故障自動診斷、報警記錄、數據報表功能，方便設備維護、生產管理，符合ISO9000質量管理要求。

6. 穩定傳輸，不卡板不變形：采用松下伺服電機+同步導軌傳輸，網帶張緊裝置自動調節，運輸平穩、不抖動、不變形，PCB板傳輸精度±0.1mm，杜絕卡板、掉板；雙氣缸頂升上爐體，維護方便、安全可靠。

7. 氮?dú)獗Ｗo(hù)可選，高端焊接必備：支持氮?dú)夥諊附?/span>，氧含量可控制在1000ppm以下，減少焊點氧化，提升焊點亮度、可靠性，完美適配汽車電子、醫療電子、航空航天等高精密產品焊接。

8. 高效冷卻，出板即拿：冷卻區采用上下獨立強制冷卻系統，PCB板出板溫度降至50℃以下，手摸不燙手，無需等待冷卻，直接進入下一道工序，提升產線效率。

三、回流焊溫區選型建議

1. 8溫區回流焊：適合小型電子廠、小批量生產，適配消費電子、小家電主板，性價比高；

2. 10溫區回流焊：適合中型電子廠、中批量生產，適配工控設備、智能家居主板，通用性強；

3. 12溫區回流焊：適合大型電子廠、大批量生產，適配汽車電子、醫療電子、精密芯片，控溫更精準、品質更穩定。

移載機——產線“平移管家”，單雙軌自由切換

平行移載機，也叫平移機、轉角機，它主要用于單軌設備與雙軌設備的轉換、產線分流、合流**，實現“二合一、三合一、一分為二”的產線布局，解決單雙軌設備不匹配、產線效率低的問題。

比如：單軌貼片機對接雙軌回流焊，用移載機就能實現平穩轉換，讓兩條單軌產線共用一臺雙軌回流焊，節省一臺回流焊成本，提升50%產能！

一、移載機核心功能

1. 單雙軌轉換：將單軌設備的PCB板，平移至雙軌設備，或雙軌轉單軌，適配不同設備軌道規格；

2. 產線分流/合流：一條產線分兩條產線，提升產能；兩條產線合一條產線，節省設備成本；

3. 90°/180°轉角：實現PCB板90度、180度平移轉向，適配車間狹小空間、異形產線布局；

4. 平穩移載：移載過程無抖動、無錯位，保護PCB板和元器件，不影響焊接質量。

二、移載機核心技術優勢

1. 精準移載，無損傷：采用伺服電機驅動+精密導軌，移載精度±0.1mm，平移平穩、無沖擊，不刮花PCB板、不損壞元器件；

2. 靈活切換，適配多場景：支持單軌?雙軌、雙軌?四軌自由切換，移載速度可調，適配不同產能需求；

3. SMEMA通訊，全自動運行：標準SMEMA接口，與整線設備聯動，自動識別PCB板位置，自動移載，無需人工干預；

4. 緊湊設計，節省空間：機身小巧，占地面積小，適合車間狹小空間布局，可定制非標尺寸、非標角度；

5. 穩定耐用，故障率低：進口氣動元件、電氣元件，運行穩定，無故障運行時間長達10萬小時以上，日常無需維護；

6. 防靜電設計，安全可靠：整機防靜電處理，符合電子車間安全標準，避免靜電損傷精密元器件。

三、移載機產線應用方案

1. 單貼片機+雙回流焊：移載機將單軌貼片機的板子，平移至雙軌回流焊，效率提升100%；

2. 雙貼片機+單回流焊：移載機將兩條單軌貼片機的板子，合流至單軌回流焊，節省一臺回流焊；

3. 車間轉角布局：90°移載機，實現產線轉角，充分利用車間空間，避免產線過長。
