真空回流焊的結構與功能

真空回流焊是 SMT 高端工藝中的高可靠焊接設備，核心是在普通熱風回流焊基礎上，增加真空腔體與壓力控制系統，專門解決焊點空洞、氣泡、氧化問題，主要用于汽車電子、功率器件、半導體、軍工、5G等高可靠性產品。

真空回流焊設備

一、核心結構（比普通回流焊多一套真空系統）

1. 真空腔體（核心區別）

· 密封式真空爐腔：高強度、耐高溫、高壓密封結構

· 雙腔設計（高端機型）：裝載 / 工藝腔交替，連續生產

· 真空密封：高溫密封圈、磁流體密封，保證真空度

2. 真空系統

· 真空泵組：干泵 + 渦輪分子泵，快速抽至1~100Pa（高真空）

· 壓力控制系統：精準控壓、真空 / 常壓快速切換

· 氣體置換：抽真空→充氮?dú)?/ 甲酸，殘氧＜50ppm

· smt貼片設備整線方案的源頭制造廠家

3. 加熱系統（更高精度）

· 紅外 + 熱風復合加熱

· 多溫區獨立控溫（8~16 區）

· 溫度精度 ±0.5~1℃，均勻性極佳

· 峰值溫度 350℃+，適配無鉛 / 高溫焊料

4. 輸送系統

· 鏈條 / 網帶 + 平板支撐

· 真空腔內平穩傳輸，防震動、防偏移

· 伺服控制，定位精準

5. 冷卻系統

· 強制水冷 / 風冷

· 可控冷卻速率，焊點致密、無熱應力

6. 控制系統

· PLC + 觸摸屏

· 溫度 - 真空 - 壓力協同控制

· 實時監控、曲線記錄、故障診斷

7. 助焊劑回收

· 真空腔專用回收，防污染、防堵塞

二、核心功能（解決普通回流焊做不到的事）

1. 超低空洞焊接（最大優勢）

· 關鍵階段抽真空：焊料熔化時快速抽真空

· 氣泡膨脹逸出，空洞率從10~20% → ＜1~5%

· 焊點更致密、強度提升 30~50%、熱阻降低 15~35%

2. 極低氧環境，防氧化

· 真空 + 氮?dú)?/ 甲酸，幾乎零氧化

· 潤濕性更好、無虛焊、無冷焊

3. 溫度更均勻、無溫差

· 真空 + 紅外 + 熱風，加熱更均勻

· 適合大尺寸、厚銅板、高密度板

4. 高可靠焊接

· 減少氣泡、空洞、偏位、立碑、連錫

· 長期可靠性、抗熱疲勞、壽命更長

5. 適配高端工藝

· IGBT、功率模塊、汽車電子、半導體封裝

· Mini/Micro LED、厚銅板、陶瓷基板

三、工作流程（關鍵：真空嵌入回流階段）

1. 進板預熱：常壓加熱、助焊劑活化

2. 回流熔化：溫度超熔點，焊料完全液化

3. 真空排氣（核心）：快速抽真空→保壓→氣泡排出

4. 復壓致密：恢復壓力，焊料充分填充

5. 冷卻固化：快速冷卻，形成無空洞焊點

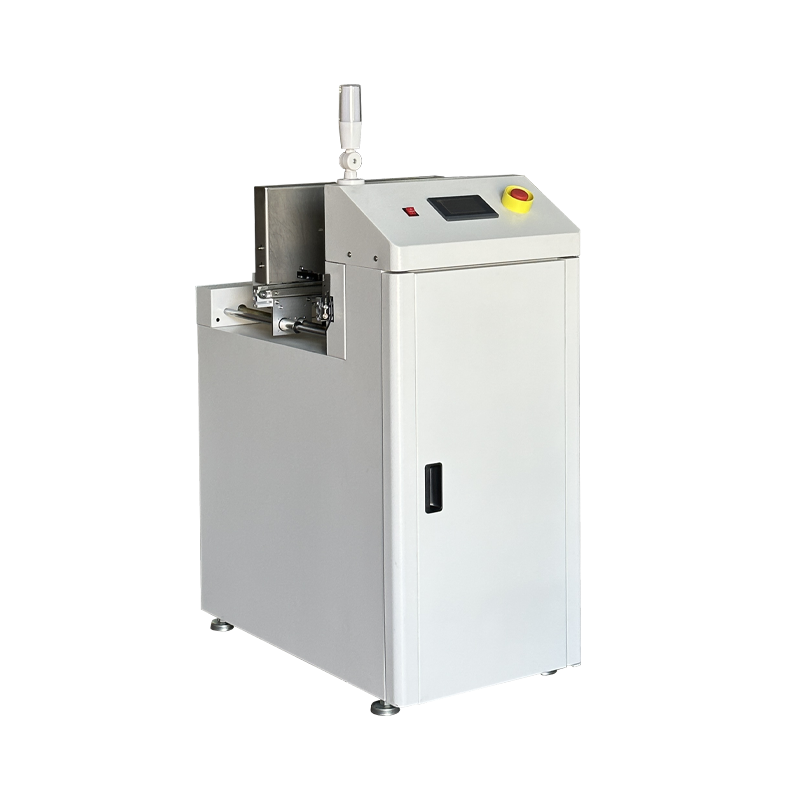

?SMT疊板機操作流程規范

?SMT疊板機操作流程規范?的核心是確保PCB板在收板過程中整齊堆疊、防止錯位或損傷，同時保障設備穩定運行與操作人員安全，適用于回流焊后端的自動收板環節。

一、開機前準備

00001.

?環境與設備檢查?

00002.

· 確認工作區域整潔無雜物，避免異物進入設備傳動機構。

· 檢查電源連接正常，電壓穩定（通常為AC 220V±10%），設備接地良好。

· 查看氣源壓力是否達標（如適用），一般要求在0.5～0.7MPa之間。

00003.

?軌道與夾具調整?

00004.

· 根據PCB板寬度調節收板導軌，確保板子能順暢滑入且無晃動。

· 調整擋板位置和升降平臺初始高度，使第一塊PCB準確落位。

00005.

?防護與靜電控制?

00006.

· 操作人員須佩戴防靜電手環或穿戴防靜電手套，防止靜電擊穿敏感元件。

· 確認設備已接地，避免靜電積聚引發故障。

二、參數設置（手動模式下完成）

00001.

?堆疊數量設定?

00002.

· 在控制面板輸入每疊所需PCB數量（如20片/疊），達到設定值后設備自動報警提示換框。

00003.

?定位與對齊方式選擇?

00004.

· 選擇前緣對齊或中心對齊模式，確保堆疊整齊便于后續搬運。

· 啟用“微調推桿”功能可糾正輕微偏移，提升堆疊精度。

00005.

?運行模式切換?

00006.

· 將操作開關置于“手動”模式，測試升降平臺上下動作是否順暢。

· 確認無異常后切換至“自動”模式，等待前端設備輸送PCB。

三、自動收板操作

00001.

?啟動運行?

00002.

· 前端回流焊或AOI檢測完成后，PCB通過傳送帶自動進入疊板機。

· 設備感應到板邊信號后，啟動夾持機構將PCB平穩送入堆疊區。

00003.

?動態堆疊過程?

00004.

· 每收一片，升降平臺自動下降一個板厚高度，保持頂部平面恒定。

· 當達到預設數量時，蜂鳴器報警，設備暫停運行，等待人工取走整疊PCB。

00005.

?連續作業支持?

00006.

· 支持多框輪換收板，部分機型配備雙工位升降臺，實現不停機換框。

四、安全操作與異常處理

· ?禁止身體部位伸入運行區域?：設備運轉時切勿觸碰傳送帶、升降機構或夾爪。

· ?遇卡板立即停機?：若PCB卡滯或錯位，按下緊急停止按鈕，排除故障后再?gòu)?fù)位運行。

· ?定期清潔維護?：清除軌道粉塵和碎屑，防止影響傳感器靈敏度。

· ?非授權人員不得操作?：未經培訓者嚴禁上機，避免誤操作導致設備損壞或人身傷害。

smt智能設備一覽表

SMT貼片機是電子制造行業中最常用的設備之一。為了提高SMT生產線的效率、精度和品質穩定性，SMT貼片機周邊設備也在不斷更新升級。本文將介紹SMT貼片機常用的12種周邊設備及其功能。

一、上板機

上板機又稱送板機或上料機，是SMT生產線的起點。它通過接收下位機的需板信號，將PCB自動送到SMT貼片機上，有效節省人力成本。上板機的使用可以避免人工上板過程中的錯誤和損壞，提高生產線效率和生產品質。

二、下板機

下板機又稱收板機或下料機，是SMT生產線的終點。它通過接收上位機的信號，將SMT貼片機上完成的PCB放入料框中，實現自動收板功能，有效節約人力成本。

三、疊板機

疊板機又稱折疊機或?qū)盈B式送板機，用于SMT生產線的源頭。它通過軌道上方的支撐結構，將PCB放置在上面，接收下機位需板信號后，將板兩側的刀片推到傳送帶上，實現自動上板功能。當接駁臺使用時，可用于自動上板和直通功能。

四、吸板機

吸板機用于SMT生產線的源頭，通過升降平臺、真空吸附系統、平移傳動和軌道傳輸?shù)人膫€(gè)系統，將堆疊的裸板通過真空吸附轉移到連接軌道，送到后端設備，實現自動上板功能。它可以與板機或裸板板機一起使用，提高SMT生產線的效率。

五、吸一體上板機

吸一體式上板機結合了自動上板機和吸板機的另一種上板功能。它由材料框架上板和真空吸板上板組成。兩種上板模式可任意切換，方便快捷。一臺機器可用于單板或雙板，提高了生產線的靈活性。

六、多功能緩存器

多功能緩存器用于SMT生產線上的AOI/SPI等待檢測設備NG的PCB。根據暫存和維修AOI/SPI等待檢測設備給出NG/OK信號，NG的PCB輸送到本機上層NG人工確認，如處理軌道，OK的PCB輸送到下一道工序。它可以有效地處理SMT生產線上的缺陷品，提高了生產線的效率和品質。
