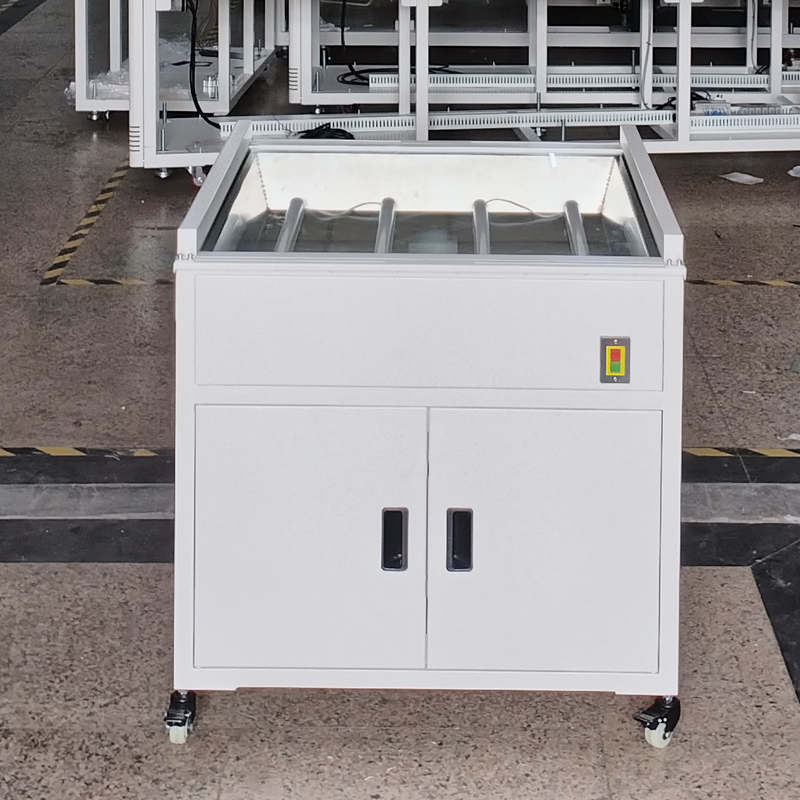

簡易顯微鏡款的鋼網檢測臺

簡易顯微鏡款鋼網檢測臺，是一種高度依賴人工操作的低成本、半自動目檢方案。本質上是一個集成了高倍顯微鏡和移動平臺的精密工作臺，用于操作員手動檢查鋼網。

通常由以下幾個模塊集成在一個工作臺面上：

1、基座與平臺：一個穩固的、通常是花崗巖或高質量金屬的底座，帶有一個可以手動（或簡易電動）控制、精準移動的XY軸平臺，用于放置和移動鋼網。

2、成像核心：一臺固定式或可移動的高倍率工業視頻顯微鏡（或光學顯微鏡），放大倍率通常為20-100倍，能將鋼網開孔清晰地顯示在顯示屏上。

3、照明系統：與顯微鏡配套的環形LED光源，提供均勻、可調節的照明，凸顯開孔邊緣和內部缺陷。

4、輔助軟件：可能配備基礎的測量軟件，可在屏幕上進行簡單的尺寸測量（如量測開孔直徑），但通常不具備與Gerber文件自動比對和全自動缺陷識別的功能。

主要作用：低成本下的關鍵檢查

1、作用非常聚焦：通過放大，輔助人眼完成對鋼網開孔質量的精細化目視檢查。

2、核心任務：檢查堵孔、異物、毛刺、嚴重變形等明顯缺陷。

3、優勢：成本極低、操作直觀、維護簡單，對于預算非常有限或檢測需求極少的場景，可以替代純裸眼檢查。

4、局限性：完全依賴操作員的經驗和專注力，效率低、易疲勞、一致性差，且無法對開口尺寸、位置坐標等參數進行高效、精確的全檢和量化判定。

簡易顯微鏡款 (手動目檢臺)：

1、檢測方式，人工操作 + 人眼判斷

2、核心能力，放大觀察，輔助發現明顯缺陷

3、成本非常低，輔助類檢驗工具

這種簡易顯微鏡款設備適用于：

1、預算極其有限，且年檢測量很少（如小型研發中心、實驗室）。

2、作為臨時或補充抽檢工具。

3、僅需檢查“有沒有堵、有沒有臟”這類定性問題，不要求精確的量化數據。

波峰焊焊接工藝介紹

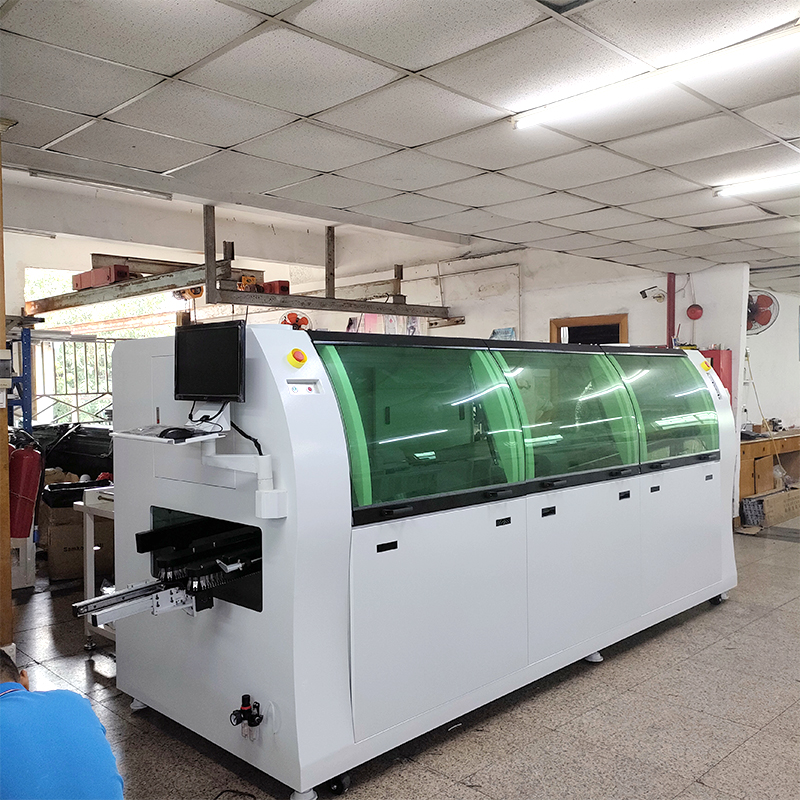

波峰焊是一種用于批量焊接印刷電路板（PCB）上通孔插裝元器件和部分表面貼裝元器件（SMD）的高效自動化焊接工藝。其核心原理是讓插裝好元器件的PCB底部與熔融的焊料波峰接觸，從而完成所有焊點的連接。

波峰焊工藝的主要流程

典型的波峰焊流程是一個連續的流水線作業，主要包括以下幾個階段：

1. 準備與插件

PCB板已完成部分表面貼裝（SMT）工序（如果需要）。

將通孔元器件（THC）插入PCB對應的孔中。通常由人工或自動插件機完成。

2. 助焊劑涂覆

目的：清潔待焊金屬表面（焊盤和引腳），去除氧化層；降低焊料表面張力，提高潤濕性；防止焊接過程中再次氧化。

常見方法：

發泡式：使助焊劑通過多孔發泡管產生均勻泡沫，PCB經過時涂覆。

噴霧式（主流）：采用精密噴霧系統，將助焊劑霧化后均勻噴灑在PCB底部。噴霧式更可控、節省助焊劑，適用于高密度板。

3. 預熱

目的：

逐步升溫：避免PCB突然接觸高溫焊料產生熱沖擊，導致板子翹曲或元件開裂。

活化助焊劑：蒸發掉助焊劑中的溶劑成分，使其有效成分開始工作。

減少溫差：使PCB和元器件溫度均勻，有助于形成良好焊點。

方式：通常采用熱風對流或紅外加熱。預熱溫度通?？刂圃?/span>90-130℃之間，具體取決于PCB和助焊劑類型。

4. 焊接（接觸波峰）

這是核心環節。預熱后的PCB通過傳送帶，以一定角度和速度進入焊錫爐。

焊錫爐：內部裝有熔融的錫鉛或無鉛焊料（如SAC305），通過機械或電磁泵產生穩定的焊料波峰。

波峰類型：

湍流波（第一波峰）：流速快，沖擊力強，能有效克服陰影效應，確保焊料滲透到通孔內和狹窄間隙。

平滑/層流波（第二波峰）：流動平穩，用于修整焊點，去除多余的焊料，減少橋連和拉尖。

許多設備采用雙波峰系統來兼顧焊接效果和質量。

5. 冷卻

焊接后的PCB進入冷卻區（通常采用風冷），使焊點快速凝固，形成可靠的冶金結合，并防止元器件過熱。

6. 清洗（可選）

對于使用腐蝕性較強（如松香型）助焊劑的場合，或者對產品清潔度有極高要求（如航空航天、醫療）的產品，需要進行清洗以去除殘留物。現在很多免清洗助焊劑已廣泛應用，此步驟常被省略。

DIP設備波峰焊工作原理

dip波峰焊是一種將熔融焊料噴流成波峰狀，使插裝元器件的pcb通過波峰實現自動焊接的工藝，其核心在于通過雙波峰設計確保焊點飽滿、減少缺陷。

工作原理分步解析：

噴涂助焊劑?

在pcb進入焊接區前，先均勻噴涂或發泡助焊劑，以去除金屬表面氧化物、增強潤濕性，并防止焊接過程中再次氧化。

預熱處理?

pcb板經傳送帶進入預熱區（通常80–130℃），使板面溫度均勻上升，避免因突然受熱導致變形或產生氣泡，同時促使助焊劑活化。

雙波峰焊接?

第一波峰（擾流波/湍流波）?：呈“沸騰噴泉”狀，流速快、滲透力強，能有效沖刷元件引腳背面的陰影區域，解決虛焊、漏焊問題。

第二波峰（平滑波/層流波）?：呈“平緩瀑布”狀，流動穩定，可填補第一波峰造成的錫尖、少錫等缺陷，形成光滑飽滿的焊點。

冷卻定型?

焊接后的pcb通過強制風冷系統快速降溫（降溫速率約4–6℃/秒），使焊點迅速凝固，減少晶粒粗化，提升機械強度與可靠性。

后續處理?

焊接完成后需剪除過長引腳、清洗殘留助焊劑，并進行aoi檢測或功能測試，確保電氣連接可靠。

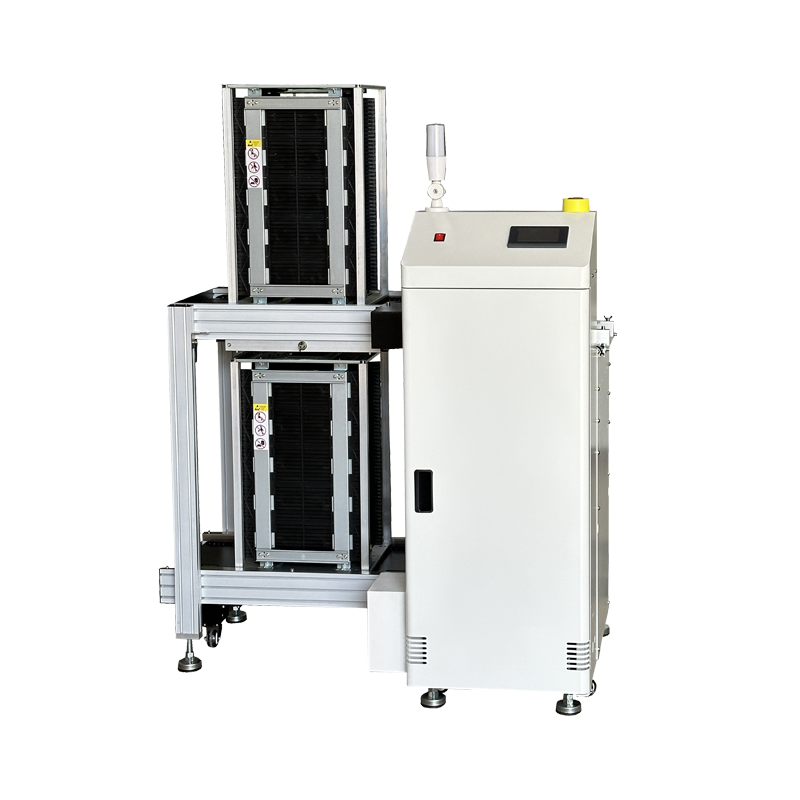

選擇適合的SMT緩存機

選擇適合的SMT緩存機

一、明確自身生產需求

緩存功能需求?

若僅需在設備間做簡單緩沖暫存，選擇基礎款全自動儲板機即可，它能滿足SMT生產線自動絲印機后或速度有差距設備間的緩存，支持先進先出、后進先出、直通功能。

要是在SPI、AOI前后需要對NG/OK板進行篩選暫存和返修，可選擇多功能緩存機，它能自動區分存放不良板和良品板，還可遠程判斷誤判不良并轉為良品流入下工序。

若產線有柔性生產需求，比如小批量、多品種、工藝路線頻繁調整，可選擇結合AGV技術的柔性動態緩存設備，它能實現物料移動式緩存和按需配送，提升車間空間利用率和產線重組靈活性。

緩存容量需求?

根據產線的生產節拍和緩存時長需求確定，單軌緩存機一般可存20片PCB板，雙軌可存40片，部分設備還能根據PCB板層距定制緩存數量，比如20MM層距時最大可存20片。

適配性需求?

確認緩存機的導軌調節方式是否適配PCB板，部分設備前導軌固定、后導軌可活動調節，也可定制前活動后固定，雙軌設備還能定制1、4導軌固定，2、3導軌活動調節的模式，避免卡板。同時要保證設備有SMEMA標準四芯信號線，可直接與其他設備連線使用。

二、關注設備性能與配置

控制系統?

優先選擇采用知名品牌PLC控制的設備，比如松下PLC，搭配觸摸屏控制界面，操作簡單，運行穩定，抗電磁干擾能力強，還能直觀監控緩存數量、緩存時間等狀態。

傳動與定位系統?

升降絲桿選擇知名品牌如臺灣上銀的產品，步進電機傳送能保證平穩精準的升降模式，減少對PCB板的損壞；采用皮帶無摩擦傳動的設備，能進一步降低對PCB板的損傷。

傳感器與配件?

配備進口光電感應器，比如歐姆龍的感應器，能防止誤感應，提升設備安全性；選用品牌配件的設備，質量更有保障。

三、結合現場實際情況

空間布局?

根據現場使用空間選擇合適尺寸的設備，部分設備可根據客戶要求指定機器長度，選型時要確保設備能順利安裝在產線中，不占用過多空間。

預算情況?

大型制造企業若計劃建設全新數字化車間，可選擇具備大規模、系統級自動化集成與數字化管理能力的設備，它能和MES、ERP等上層管理系統數據互通；預算有限的中小企業，可選擇高性價比的基礎款緩存機，滿足基本緩存需求。

上板機——產線“自動上料機”

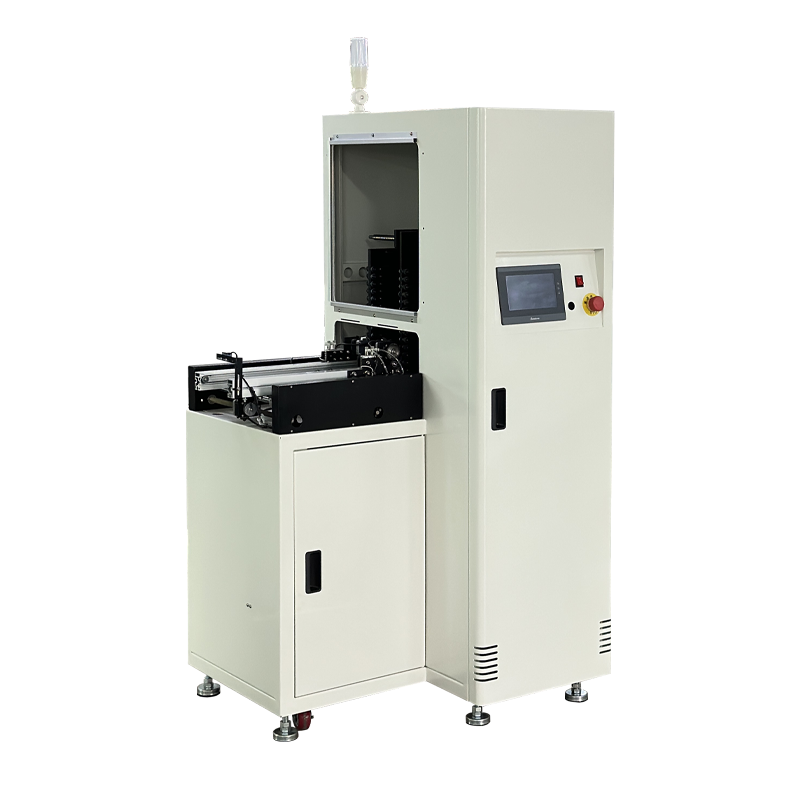

一、上板機核心功能與工作原理

咱們這款上板機采用推板式+升降式雙模式設計，工作流程：將裝有PCB板的料框放入設備→設備接收到下位機（印刷機/貼片機）的求板信號→升降平臺自動升降定位→推板機構平穩將PCB板推出→板子順利進入下一道工序，全程SMEMA信號通訊，與整線設備無縫聯動，實現全自動送板。

和傳統人工上料相比，上板機的優勢太明顯了：人工上料容易出現板子歪斜、卡板，導致印刷機停機，影響產能；而上板機送板精度±0.1mm，不卡板、不歪斜、不疊板，送板速度0-5米/分鐘可調，完美匹配印刷機、貼片機的生產節奏，讓產線不停機、不等待。

二、上板機核心技術優勢

1. 雙模式設計，靈活適配：支持料框上板、疊板上板兩種模式，既可使用標準防靜電料框，也可直接堆疊裸板，適配不同生產場景；單軌、雙軌機型可選，滿足單面板、雙面板生產需求。

2. SMEMA標準接口，無縫對接：配備國際通用SMEMA通訊接口，可與任何品牌的印刷機、貼片機、接駁臺對接，信號互通、聯動運行，無需改裝，即裝即用。

3. 精準推板，保護PCB：采用柔性推板機構，推板力度可調，避免推壞PCB板邊緣、焊盤；配備卡板自動檢測、過載保護功能，遇到卡板立即停機，保護設備和板材。

4. 智能操控，簡單便捷：觸摸屏顯示運行狀態、故障代碼、生產計數，一鍵啟動、一鍵停機，可存儲10組以上生產參數，換款時直接調用，無需重復設置，換線效率提升50%。

5. 堅固耐用，運維簡單：機架采用加厚鈑金焊接+高溫烤漆，不變形、不生銹；傳動部件采用進口軸承、導軌，磨損小、壽命長，日常只需簡單清潔，無需復雜維護。

6. 節能低耗，成本更低：整機功率僅0.35KW，24小時運行耗電量不足8度，能耗極低，長期使用更省錢。

三、上板機與吸板機的搭配方案

1. 小型產線：吸板機+單軌上板機，適合500片/天以下產能，成本低、占地??；

2. 中型產線：吸板機+雙軌上板機，適合1000-2000片/天產能，效率翻倍；

3. 大型產線：雙吸板機+雙軌上板機，適合3000片/天以上產能，滿足大批量生產。
