AI對smt行業的影響

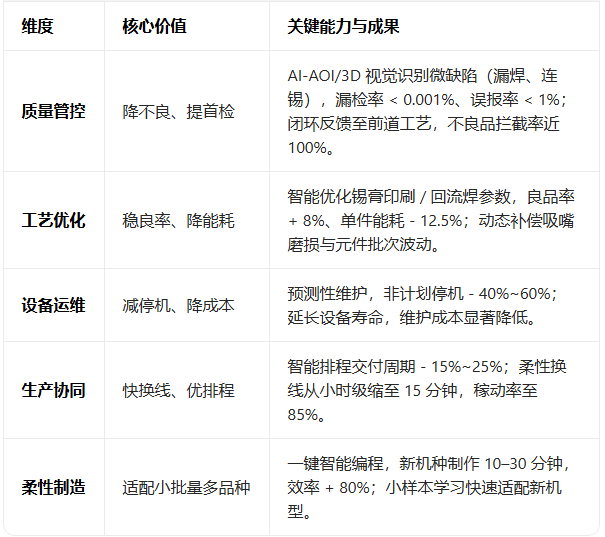

核心影響全景

落地場景速覽

• 貼片環節：AI 貼裝糾錯，位置誤差≤±10μm，復檢效率 + 12 倍，實現主動認知與閉環控制。
• 檢測升級：AI 3D AOI 實現 “零參數設置”，全場景缺陷識別，部署時間從 2–3 天縮至 2–4 小時。
• 回流焊節能：AI 優化溫區 / 鏈速 / 風速，年省電費超 80 萬元，良品率與能耗雙優。
• 數字孿生：虛擬調試與實時仿真，降低試錯成本，加速產線驗證與優化。

機遇與挑戰

• 機遇：AI 芯片驅動 01005 等超精密元件貼裝，SMT 成為 AI 芯片產業化核心環節；設備廠商可嵌入 AI 能力，打造 “智能 + 服務” 新商業模式。
• 挑戰：需高質量工藝數據與標注體系；需構建云邊協同的 AI 平臺與 MES 深度融合；需補齊人才與安全合規能力。

行動建議

1. 數據先行：整合設備、工藝、質量數據，建立 AI 訓練與知識庫，為模型打基礎。
2. 分步落地：從 AI 質檢 / 預測性維護切入，快速見效；再推進工藝優化與全鏈協同。
3. 生態協同：引入 AI 視覺 / 工藝優化伙伴，或選擇成熟方案，縮短落地周期。

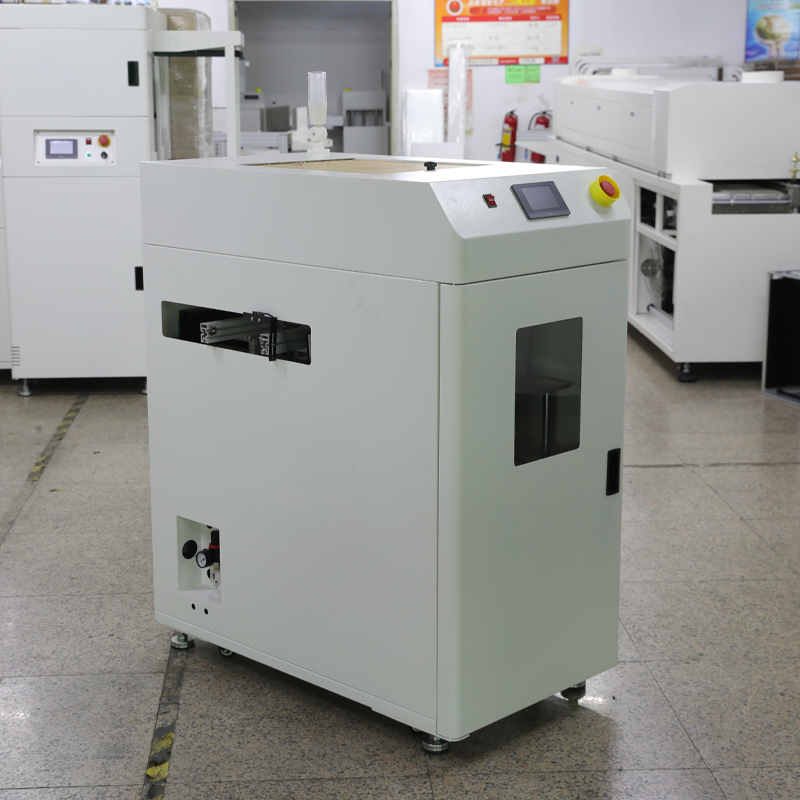

PCB 板吸板機結構與功能

PCB 吸板機也叫真空吸板機、真空上板機、真空拾板機，核心是用真空吸盤把 PCB 從一疊板中單塊吸起、平穩輸送，主要解決薄 PCB、軟板、易刮花板、裸銅板的自動上板問題，不刮板、不疊板、不傷板。

一、整體結構

1. 機架主體

· 鋁型材或鈑金機架，體積緊湊

· 底部腳杯 + 腳輪，可調水平、可移動

· 整機防靜電接地

2. 真空吸附機構（核心）

· 真空吸盤組：硅膠 / 防靜電吸盤，數量多組

· 真空發生器 / 小型真空泵，提供負壓

· 真空壓力傳感器，檢測是否吸穩

· 防漏吸、防雙板吸附設計

3. 升降與平移機構

· 步進 / 伺服電機 + 絲桿 / 同步帶驅動

· X/Z 或 X/Y/Z 三軸移動

· 升降平穩、速度可調

· 限位開關保護，防止撞板

4. 分板輔助結構

· 分板氣刀 / 吹風裝置，把頂層 PCB 與下層分離

· 擋板 / 擋銷，防止一次吸多塊

· 板邊導向，保證吸板位置一致

· smt貼片設備整線方案的源頭制造廠家

5. 輸送軌道

· 皮帶輸送線，對接印刷機 / 貼片機

· 軌道寬度手動 / 電動可調

· 光電傳感器檢測進板、出板狀態

6. 電控系統

· PLC + 觸摸屏 / 按鍵面板

· 真空值、吸板時間、移動速度可調

· SMEMA 信號接口，可全自動聯機

· 缺板、漏吸、卡板報警、急停保護

二、核心功能

1. 真空單張吸板，不疊板

利用真空只吸最上面一塊 PCB，配合分板風刀，徹底杜絕雙板、疊板進入設備導致卡機。

2. 不傷板、不刮花（最大優勢）

· 只吸板面，不摩擦、不夾持板邊

· 適合裸銅板、超薄板、軟板、鍍金板、防刮面板

· 無劃痕、無壓痕、無指紋污染

3. 薄 / 軟板專用上板

普通推板機容易折彎、卡板的薄板、柔性板、翹曲板，吸板機可以平穩吸起輸送，不變形、不折板。

4. 自動輸送，無人化上板

流程：疊板放入 → 分板 → 真空吸起 → 平移放板 → 輸送進產線全程自動，替代人工放板。

5. 運行穩定，適配自動化產線

與印刷機、貼片機信號聯動：

· 前機有空位 → 自動吸板送板

· 前機滿 → 自動等待實現連續穩定生產。

三、一句話總結

吸板機就是靠真空吸盤取板的自動上板機，專門解決薄板、軟板、易刮花板的上板難題，不刮板、不疊板、不折板、平穩輸送。

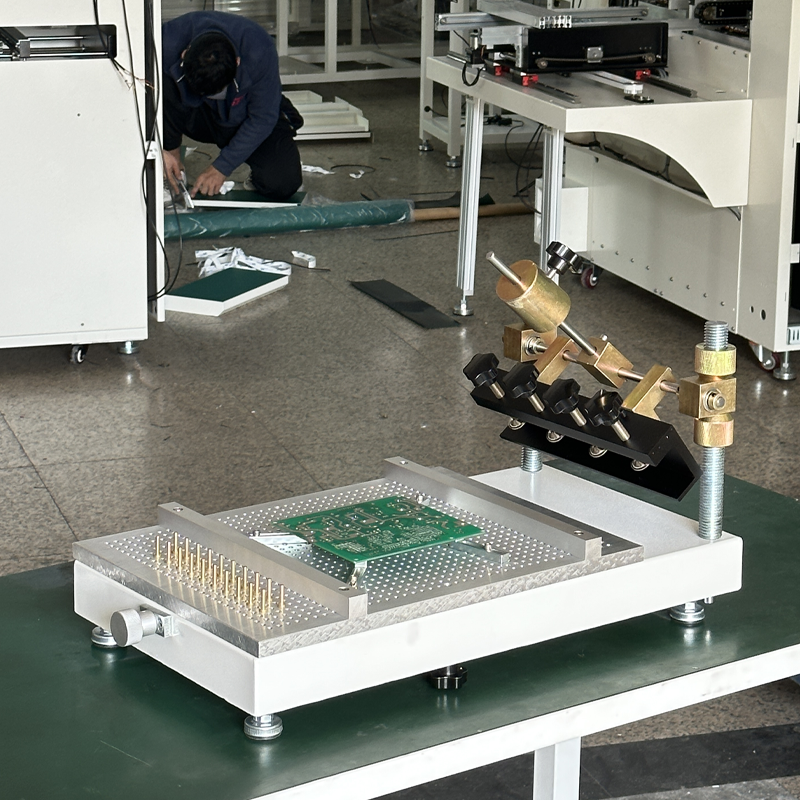

小型手動錫膏印刷機結構與功能

小型手動錫膏印刷機，靠人工手動完成對位、壓刮刀、脫模，主要用于研發打樣、小批量、教學 DIY，結構簡單、體積小、不用電 / 不用氣。

一、整體結構

1. 機架底座

· 方通或加厚鈑金框架，體積小巧

· 底部帶防滑腳墊，放置穩定

· 整體剛性好，印刷時不變形

2. 工作臺面（PCB 定位臺）

· 平整鋁板或大理石平臺，保證平面度

· 帶定位針 / 定位塊（可移動），用來固定 PCB 位置

· 部分帶簡單X/Y 微調，方便對準鋼網

· 可放頂針，支撐薄板防止下陷

3. 鋼網固定架（核心）

· 左右支架 + 橫梁，用于安裝鋼網框

· 可上下調節高度，控制鋼網與 PCB 間隙

· 快速卡扣 / 旋鈕夾緊鋼網，換網方便

· 鋼網可微調前后左右，實現對位

· smt貼片設備整線方案的源頭制造廠家

4. 刮刀與手柄

· 配 1～2 把鋁合金 / 不銹鋼刮刀

· 刮刀角度固定或簡易可調

· 人工手持刮刀，手動前后刮印

· 帶錫膏擋板，防止錫膏亂跑

5. 微調機構（簡易型）

· 前后、左右微調旋鈕

· 部分帶角度微調（θ 軸）

· 實現鋼網與 PCB 精準對齊

6. 輔助結構

· 防靜電臺面

· 簡易擋錫邊

· 體積小，可放桌面使用

二、核心功能

1. 手動對位印刷

人工把 PCB 放在臺面定位 → 調整鋼網對準焊盤 → 手動刮錫膏完成錫膏印刷到 PCB 焊盤上，為貼片做準備。

2. 成本極低、無需接電接氣

· 不用電機、不用氣缸、不用氣源

· 純機械結構，插電即用都不需要

· 適合小作坊、實驗室、個人研發

3. 操作簡單、換線快

· 放板→對位→刮錫→取板，幾步完成

· 換不同 PCB 只需移動定位針

· 適合打樣、小批量、試產

4. 滿足基礎印刷質量

只要對位準、刮刀力度均勻，可印刷出滿足一般 SMT 需求的錫膏圖形，不會出現明顯少錫、連錫。

5. 體積小、不占空間

桌面式設計，隨便一張工作臺就能放，適合空間小的研發室、電子實驗室。

三、適用場景

· 研發打樣、小批量試產

· 學校教學、電子 DIY

· 小型工作室、小批量 SMT 生產

· 對成本敏感、產量不高的場景

四、一句話總結

純手動、純機械、桌面式，靠人工完成對位 + 刮印 + 脫模，是特別簡單的 SMT 錫膏印刷工具，便宜、小巧、好用。

smt上板機應用領域

SMT 上板機主要用在各類需要自動化生產 PCB 的行業，核心是自動送板、替代人工上料，凡是有 SMT 貼片生產線的地方基本都會用到。

一、主流應用行業

消費電子行業

1. 手機、平板、智能手表

2. 耳機、充電寶、充電器

3. 路由器、機頂盒、攝像頭

汽車電子行業

1. 車載中控、儀表盤

2. BMS 電池管理、車燈控制板

3. 傳感器、雷達、ECU 控制器

家電與智能家居

1. 空調、冰箱、洗衣機控制板

2. 電飯煲、電磁爐、小家電主板

3. 智能門鎖、安防監控、網關模塊

工控與醫療電子

1. 變頻器、PLC、驅動電源板

2. 醫療檢測儀、監護儀、傳感器板

3. 電力儀表、通信設備

LED 與照明行業

1. LED 驅動電源

2. 戶外屏、室內燈板、軟燈條

新能源與電源類

1. 開關電源、適配器

2. 光伏逆變器、儲能 BMS 板

二、產線位置與應用場景

SMT 整線前端標配

1. 放在印刷機前面，自動給印刷機供板

2. 實現：印刷機 → 貼片機 → 回流焊 全自動連線

批量大批量生產

1. 一次性放一疊 PCB，自動連續上板

2. 無需人工值守，提高產線效率

多品種小批量產線

1. 微型上板機、迷你上板機

2. 適合研發打樣、小工廠、實驗室
