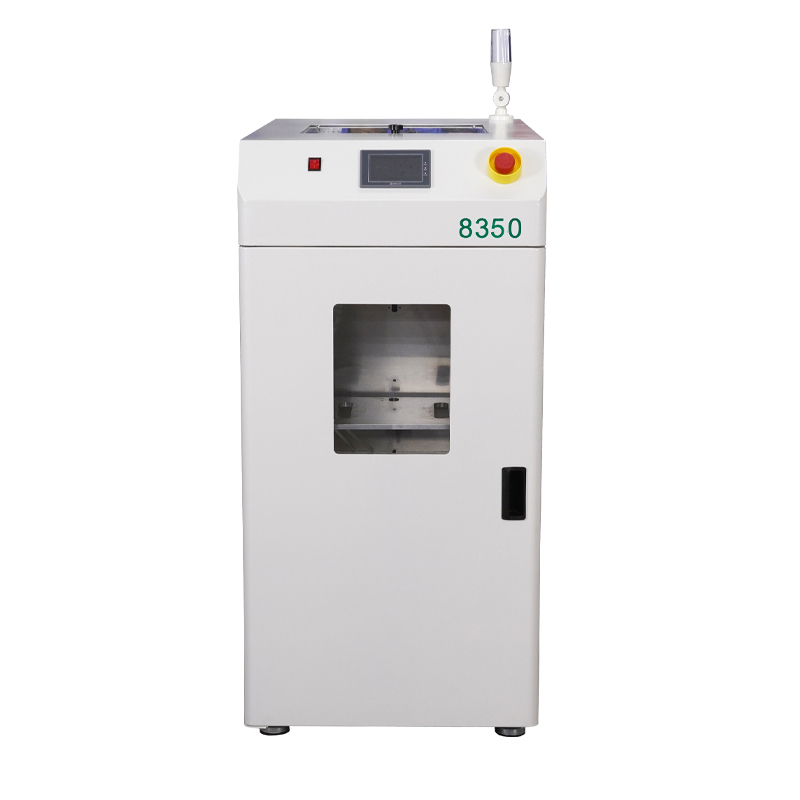

PCB吸板機

PCB吸板機

核心功能

PCB吸板機主要用于SMT生產線的前端，通過真空吸附技術實現裸板的精準抓取和傳送，取代人工操作。它將堆疊的裸板逐一吸附并傳送至接駁臺或印刷機，作為SMT生產線首道工序，為后續的貼片、焊接等工序提供保障。其核心工作原理基于真空吸附系統、控制系統以及傳動與定位系統的協同工作，通過真空發生器或真空泵產生負壓，使吸盤吸附PCB板表面，然后通過平移機構將PCB傳送至指定位置。

突出優勢

1. 抓取精準，定位準確：利用真空吸附技術，能精準抓取PCB板，重復定位精度可達±0.05mm，確保PCB板在傳送過程中的穩定性和準確性，避免了人工操作可能帶來的定位偏差。

2. 兼容性強：支持多種尺寸和厚度的PCB板，一般可處理50×50mm至500×350mm或更大尺寸，厚度范圍為0.4 - 30mm的PCB板，部分機型還可處理鋁基板，滿足不同類型產品的生產需求。

3. 自動化程度高，節省人力：實現了PCB板的自動上料與傳輸，取代了人工操作，節省了人工置板時間，提升了生產線效率與連續性，特別適合大規模、高自動化的生產場景。

4. 功能集成度高：通常具備直通功能、自動/手動工作模式切換、故障自動診斷與聲光報警功能，并配有標準的SMEMA信號接口，便于與其他設備聯機實現自動化流水線生產，能與SMT生產線的其他設備無縫對接。^

SMT全系列設備

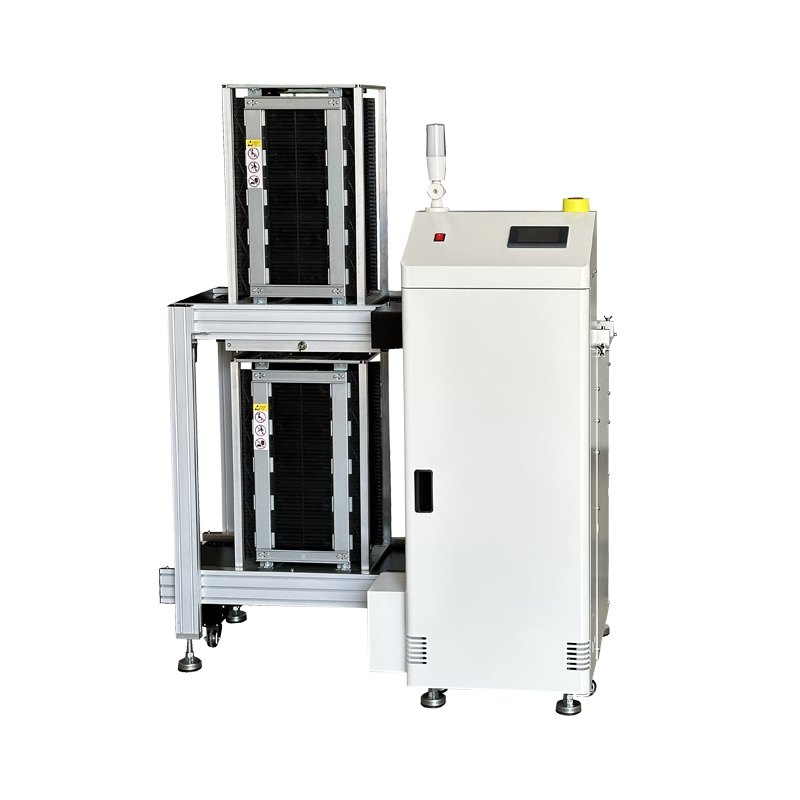

一、SMT料框式上板機

核心功能

SMT料框式上板機主要應用于SMT生產線前端，負責將存儲在周轉箱內的PCB板逐一傳送到生產線上。當一個周轉箱內的PCB板全部傳送完畢后，空周轉箱會自動下沉，同時下一個滿載的周轉箱會自動補位，實現全自動不間斷上板。它能根據后置設備的需板信號精準推送PCB板，確保生產線的連續運行。部分高端機型還支持多個料架的循環作業，可放置不同類型的PCB板，通過觸屏控制升降層數，實現不同元器件高度的PCB板生產切換。

突出優勢

1. 自動化程度高：全程無需人工干預，從PCB板的推送、周轉箱的切換到空箱的處理，都能自動完成，大幅節省人力成本，降低人工操作帶來的失誤風險。

2. 兼容性強：可處理多種尺寸和厚度的PCB板，一般能支持5050mm至460330mm的PCB尺寸范圍，最小厚度可達0.6mm，還能根據客戶的生產線具體需求進行非標定制，滿足多樣化的生產需求。

3. 運行穩定可靠：采用PLC編程電子控制，搭配馬達提供動力推送，配備感應器實時感應機器到位情況，具備防卡板設計及聲光報警功能，一旦出現異常能及時發出警報并停止運行，保障生產安全和產品質量。

4. 生產效率提升顯著：上板時間約6秒，能快速響應生產線的需求，確保生產線的高效運轉，特別適合大規模、高節奏的電子制造生產場景。

二、SMT微型上板機

核心功能

SMT微型上板機是一種體積小巧的上板設備，主要用于小型SMT生產線或空間有限的生產環境。它同樣具備自動上板功能，能將PCB板精準傳送到生產線上，滿足小批量、多品種的生產需求。部分機型還支持直通功能，可在不進行上板操作時讓PCB板直接通過，增加了設備的靈活性。

突出優勢

2. 體積小巧，節省空間：外形尺寸通常為5004501650mm，重量僅75kg，占用空間小，適合布局緊湊的生產線或?qū)嶒?yàn)室研發場景，能有效利用有限的生產空間。

3. 能耗低：功率僅15W，相比其他大型上板設備，能耗大幅降低，符合綠色生產理念，長期使用能為企業節省不少能源成本。

4. 操作簡便：結構簡單，操作界面直觀，即使是新手也能快速掌握操作方法，減少了人員培訓成本。同時，設備的維護也相對簡單，降低了后期的維護成本。

5. 靈活性高：能適應小批量、多品種的生產需求，可快速進行產品切換，滿足市場多樣化的產品生產要求，為企業的柔性生產提供了有力支持。^

三、PCB疊板機

核心功能

PCB疊板機主要用于自動化堆疊印刷電路板，在PCB制造和組裝流程中發揮著重要作用。它能自動完成PCB板的收集、計數和堆疊，確保每層PCB板堆疊時位置精確、整齊。在PCB生產后道工序，如蝕刻、鉆孔、電鍍、絲印等工序后，可將完成單工序或幾道工序的PCB板收集堆疊起來，便于轉運到下一工序或包裝；在最終測試/檢驗后，能將合格的成品PCB板堆疊整齊，準備包裝出貨；在SMT貼片前，可將裁切好的PCB拼板堆疊起來，供SMT線自動上料機連續取用。少數特定設計的疊板機還能用于多層板壓合前，將半固化片和內層芯板按要求層疊在一起，為后續壓合工序做準備。

突出優勢

3. 大幅提高生產效率：自動完成PCB板的收集、計數和堆疊，速度顯著快于人工操作，能有效縮短生產周期，提高企業的生產效率。

4. 保證產品質量：避免人手直接接觸板面，降低了刮傷、指紋油污污染的風險，同時精準定位對齊功能確保每層PCB板堆疊時位置精確，避免錯位導致后續工序出現問題，提升了產品的一致性和穩定性。

5. 精確計數：配備精確的計數系統，能確保每疊PCB數量準確無誤，方便后續的包裝、統計和管理，減少了因計數錯誤帶來的損失。

6. 降低勞動強度：替代繁重、重復性的人工疊板工作，降低了人工成本和勞動強度，改善了工人的工作環境。

四、PCB疊送一體機

核心功能

PCB疊送一體機集成了疊板機和周轉箱送板機的功能，具有疊板和周轉箱送板兩種模式。疊板模式適用于光板，可直接整疊放入軌道上方存儲區，通過跌落傳輸軌道將PCB板送到生產線上；周轉箱模式適用于雙面板，能滿足不同類型PCB板的上料需求。工作過程中可批量裝周轉箱，無須停機，用完一箱自動出空箱，進滿箱，實現不間斷上板。

突出優勢

4. 一機兩用，適用性廣：同時具備疊板機放板的快捷和普通料筐板機周轉箱方便轉線的便捷，能滿足光板和雙面板等不同類型PCB板的上料需求，一臺機器即可適應多種生產場景，減少了設備的采購成本和占地面積。

5. 自動化程度高：采用PLC+人機觸摸屏控制，周轉箱升降采用滾珠絲桿+齒輪減速電機，速度快、高精度、經久耐用。接收到后機求板信號后，能自動完成PCB板的推送和周轉箱的切換，實現全自動上板，節省了大量的人力。

6. 生產連續性強：用完一箱自動出空箱，進滿箱，無需停機裝料，確保生產線的連續運行，有效提高了生產效率，特別適合對生產連續性要求較高的企業。

7. 操作簡便：人機界面友好，操作簡單易懂，工人只需進行簡單的設置和監控即可完成操作，降低了操作難度和人員培訓成本。^

五、PCB吸板機

核心功能

PCB吸板機主要用于SMT生產線的前端，通過真空吸附技術實現裸板的精準抓取和傳送，取代人工操作。它將堆疊的裸板逐一吸附并傳送至接駁臺或印刷機，作為SMT生產線首道工序，為后續的貼片、焊接等工序提供保障。其核心工作原理基于真空吸附系統、控制系統以及傳動與定位系統的協同工作，通過真空發生器或真空泵產生負壓，使吸盤吸附PCB板表面，然后通過平移機構將PCB傳送至指定位置。

突出優勢

5. 抓取精準，定位準確：利用真空吸附技術，能精準抓取PCB板，重復定位精度可達±0.05mm，確保PCB板在傳送過程中的穩定性和準確性，避免了人工操作可能帶來的定位偏差。

6. 兼容性強：支持多種尺寸和厚度的PCB板，一般可處理50×50mm至500×350mm或更大尺寸，厚度范圍為0.4 - 30mm的PCB板，部分機型還可處理鋁基板，滿足不同類型產品的生產需求。

7. 自動化程度高，節省人力：實現了PCB板的自動上料與傳輸，取代了人工操作，節省了人工置板時間，提升了生產線效率與連續性，特別適合大規模、高自動化的生產場景。

8. 功能集成度高：通常具備直通功能、自動/手動工作模式切換、故障自動診斷與聲光報警功能，并配有標準的SMEMA信號接口，便于與其他設備聯機實現自動化流水線生產，能與SMT生產線的其他設備無縫對接。^

六、PCB吸送一體機

核心功能

PCB吸送一體機結合了吸板機和送板機的功能，具有料箱上板和真空吸板兩種上板模式。料箱上板模式可將存儲在周轉箱內的PCB板逐一傳送到生產線上，真空吸板模式則通過真空吸附技術將堆疊的裸板逐一吸附并傳送至生產線。兩種模式可任意切換，方便快捷，能滿足PCB光板與半成品的全自動送板需求，并且能根據pcb板的寬度去調整設備軌道的寬度。

突出優勢

6. 功能多樣，靈活性高：一臺機器集成了兩種上板模式，可根據不同的PCB板類型和生產需求靈活切換，既適用于光板的上板，也適用于雙面板等半成品的上板，提高了生產線的靈活性和適應性。

7. 自動化程度高：采用PLC控制系統，操作界面采用觸摸屏，配有標準的SMEMA信號線，可與其他設備進行在線自動化聯機運行。能自動完成PCB板的抓取、傳送和周轉箱的切換，實現全自動上板，大幅提高生產效率。

8. 保護PCB板效果好：采用優質硅膠吸盤，高韌性，回彈不變形，并且吸嘴定位采用萬向定位機構，可隨意調整位置，實現無痕吸附，避免了對PCB板表面的損傷，保障了產品質量。

9. 運行穩定可靠：配備自動診斷故障代碼顯示功能，方便及時發現并解決問題，同時具備防卡板設計，一旦出現卡板等異常情況能及時停止運行，保護設備和PCB板的安全。

SMT前端供料設備——自動化供料

吸板機——產線“自動發料員”，真空吸板零損傷

首先登場的是SMT生產線的工序核心設備——全自動真空吸板機，它是產線的“自動發料員”，負責把成疊的PCB裸板平穩、精準、無損傷地送入生產線，解決人工上料慢、易刮花、易錯位、效率低的問題，是自動化產線必不可少的前端設備。

一、吸板機核心功能與工作原理

咱們這款吸板機采用真空吸附+升降平臺+平移傳動三位一體設計，工作流程簡單高效：人工將堆疊好的PCB板放入升降料架→設備接收到印刷機/上板機的供料信號→升降平臺自動上升→真空吸嘴精準吸附最上層PCB板→平移機構平穩將板子送至傳送軌道→真空關閉、板子順利出料，周而復始，全程無需人工干預，實現24小時連續供料。

很多老板問，人工上料不行嗎？我給大家算筆賬：人工上料每小時最多送150片，還容易出現PCB刮花、疊板、錯位，導致后續印刷、貼片不良；而咱們的吸板機每小時可送板300-600片，是人工效率的2-4倍，一臺設備能替代2-3名上料工人，每月節省人工成本6000-9000元，一年就能省出一臺設備錢！

二、吸板機核心技術優勢

5. 真空吸附，零損傷供料：采用可調式真空吸嘴，吸力可根據PCB厚度、材質靈活調節，薄至0.2mm的PCB板也能穩穩吸附，不翹曲、不刮花、不疊板，完美適配單面板、雙面板、柔性板、陶瓷板等各類板材，解決超薄板、精密板上料易損壞的行業痛點。

6. 智能控制，穩定可靠：搭載進口PLC可編程控制器+7寸觸摸屏，操作界面簡潔易懂，小白10分鐘學會；具備無板自動報警、卡板自動停機、吸嘴故障檢測功能，遇到異常立即提示，避免空轉、堵板，保障產線連續運行。

7. 大容量料架，少人干預：料架可一次性存放200-300片PCB板（按1mm厚度計算），裝滿后可連續工作2-4小時無需補料，減少人工值守，適合大批量連續生產。

8. 靈活調節，適配多規格：采用手搖式絲桿調寬機構，無需工具，1分鐘即可完成不同寬度PCB板的軌道調節，適配50-450mm寬的板子，滿足多品種、小批量生產需求。

9. 緊湊設計，節省空間：封閉式鈑金+鋁合金結構，占地面積不足0.5㎡，小車間也能輕松擺放，可直接對接錫膏印刷機、上板機，實現前端供料全自動化。

10. 防靜電設計，保護精密板材：整機采用防靜電材質，軌道、吸嘴均做防靜電處理，避免靜電損傷PCB板上的精密元器件，符合電子車間防靜電標準。

三、吸板機應用場景

適用于SMT生產線前端、DIP插件線前端、PCB清洗線供料，廣泛應用于消費電子、汽車電子、醫療電子、工控設備、智能家居等行業，不管是大批量量產，還是小批量試產，都能完美適配。

第二節：上板機——產線“自動上料機”，自動送板不卡頓

看完吸板機，接下來是SMT生產線的標準前端設備——全自動上板機，也叫送板機、上料機，它和吸板機搭配使用，負責將吸板機送來的PCB板，自動、平穩地送入錫膏印刷機、貼片機，是產線自動化的“關鍵一環”，解決人工推板慢、易卡板、效率低的問題。

一、上板機核心功能與工作原理

咱們這款上板機采用推板式+升降式雙模式設計，工作流程：將裝有PCB板的料框放入設備→設備接收到下位機（印刷機/貼片機）的求板信號→升降平臺自動升降定位→推板機構平穩將PCB板推出→板子順利進入下一道工序，全程SMEMA信號通訊，與整線設備無縫聯動，實現全自動送板。

和傳統人工上料相比，上板機的優勢太明顯了：人工上料容易出現板子歪斜、卡板，導致印刷機停機，影響產能；而上板機送板精度±0.1mm，不卡板、不歪斜、不疊板，送板速度0-5米/分鐘可調，完美匹配印刷機、貼片機的生產節奏，讓產線不停機、不等待。

二、上板機核心技術優勢

1. 雙模式設計，靈活適配：支持料框上板、疊板上板兩種模式，既可使用標準防靜電料框，也可直接堆疊裸板，適配不同生產場景；單軌、雙軌機型可選，滿足單面板、雙面板生產需求。

2. SMEMA標準接口，無縫對接：配備國際通用SMEMA通訊接口，可與任何品牌的印刷機、貼片機、接駁臺對接，信號互通、聯動運行，無需改裝，即裝即用。

3. 精準推板，保護PCB：采用柔性推板機構，推板力度可調，避免推壞PCB板邊緣、焊盤；配備卡板自動檢測、過載保護功能，遇到卡板立即停機，保護設備和板材。

4. 智能操控，簡單便捷：觸摸屏顯示運行狀態、故障代碼、生產計數，一鍵啟動、一鍵停機，可存儲10組以上生產參數，換款時直接調用，無需重復設置，換線效率提升50%。

5. 堅固耐用，運維簡單：機架采用加厚鈑金焊接+高溫烤漆，不變形、不生銹；傳動部件采用進口軸承、導軌，磨損小、壽命長，日常只需簡單清潔，無需復雜維護。

6. 節能低耗，成本更低：整機功率僅0.35KW，24小時運行耗電量不足8度，能耗極低，長期使用更省錢。

三、上板機與吸板機的搭配方案

1. 小型產線：吸板機+單軌上板機，適合500片/天以下產能，成本低、占地??；

2. 中型產線：吸板機+雙軌上板機，適合1000-2000片/天產能，效率翻倍；

3. 大型產線：雙吸板機+雙軌上板機，適合3000片/天以上產能，滿足大批量生產。

第三節：疊板機——產線“自動疊料機”，高效收疊省空間

接下來是SMT產線的高效疊料設備——全自動疊板機，它主要用于生產線前端疊板供料、后端暫存收板，解決PCB板堆疊雜亂、占用空間大、人工疊板效率低的問題，是上下板機的“黃金搭檔”。

很多人分不清上板機和疊板機，其實很簡單：上板機是“送板出去”，疊板機是“疊板起來”，疊板機可將零散的PCB板自動堆疊整齊，也可將堆疊好的板子自動送入生產線，一機兩用，性價比超高。

一、疊板機核心功能與工作原理

咱們這款疊板機采用跌落式+推板式雙結構設計，工作流程：人工將PCB板放入軌道→設備接收到信號→板子自動跌落至疊料平臺→平臺自動下降，層層堆疊→堆疊完成后自動報警，可直接轉運；也可反向運行，將堆疊好的板子自動推出，實現供料功能。

相比人工疊板，疊板機每小時可疊板400-600片，堆疊整齊、不歪斜、不刮花，堆疊高度可達200mm，節省70%的存放空間，特別適合PCB板暫存、周轉、批量生產。

二、疊板機核心技術優勢

1. 一機兩用，性價比高：兼具疊板、供料雙重功能，既可當疊板機使用，也可切換為接駁臺模式，替代傳統人工疊板、供料，一臺設備頂兩臺用。

2. 自動定位，堆疊整齊：采用光電傳感器精準定位，板子堆疊誤差≤±1mm，層層對齊，避免歪斜、碰撞，保護PCB板表面完好。

3. 靈活調節，適配多規格：軌道寬度50-460mm可調，適配不同長度、寬度的PCB板；升降步距10-40mm可調，根據板子厚度靈活設置，不壓壞板子。

4. 穩定運行，故障率低：采用進口減速電機+滾珠絲桿，升降平穩、無噪音、無抖動；具備滿板報警、空板報警、卡板停機功能，運行更安全。

5. 非標定制，滿足特殊需求：可根據客戶產線尺寸、產能需求，定制加長軌道、加高料架、雙軌疊板機，適配特殊規格PCB板、超大板生產。

6. 防靜電安全設計：整機防靜電處理，符合電子車間安全標準，避免靜電損傷精密PCB板和元器件。

三、疊板機應用場景

適用于SMT產線前端供料、后端收板、PCB板周轉暫存、DIP插件線疊板，廣泛應用于電子廠、電路板加工廠、智造車間，解決PCB板堆疊、周轉、存放難題。

SMT核心焊接設備——焊接“心臟”，鑄就品質焊點

第一節：回流焊——SMT焊接之王，精準控溫零缺陷

現在登場的是SMT生產線的核心“心臟”設備——全自動無鉛回流焊，它是決定PCB板焊接質量的關鍵，負責將貼裝好元器件的PCB板，通過精準溫度控制，完成焊膏熔化、潤濕、凝固，形成牢固焊點，廣泛應用于SMT貼片焊接，是電子制造不可或缺的核心設備。

不管是0201微型元件，還是BGA、QFN精密芯片，不管是消費電子主板，還是汽車電子控制板，回流焊的溫度均勻性、控溫精度、加熱效率，直接決定焊點良率，咱們這款回流焊，堪稱“焊接界的精密工匠”！

一、回流焊核心工作原理

回流焊的核心是四階段溫度曲線控制：預熱區→保溫區→回流區→冷卻區，通過精準控制每個階段的溫度、升溫速率、時間，讓焊膏完美完成焊接過程：

1. 預熱區：1-3℃/s勻速升溫至150-180℃，活化助焊劑，去除PCB板和元器件表面的氧化物，避免升溫過快導致PCB板變形、元件損壞；

2. 保溫區：保持150-180℃，持續60-120秒，讓PCB板整體受熱均勻，消除熱應力，為回流焊接做準備；

3. 回流區：升溫至無鉛工藝245-255℃（有鉛220-230℃），焊膏完全熔化，潤濕元器件焊盤與PCB板焊盤，形成冶金結合；

4. 冷卻區：1.5-3℃/s勻速降溫，焊膏快速凝固，形成光亮、牢固、無虛焊、無橋連的焊點，避免冷卻過快導致焊點裂紋。

二、回流焊核心技術優勢

1. 精準控溫，誤差±1℃：采用PID閉環智能溫控系統+獨立溫區控制，8/10/12溫區可選，每個溫區上下獨立加熱、獨立控溫，溫度誤差≤±1℃，溫度曲線重復精度±0.5℃，確保PCB板每一處焊點溫度一致，杜絕虛焊、冷焊、橋連。

2. 雙熱風循環，加熱均勻：搭載專利雙熱風通道強制循環系統，進口高溫高速馬達，風速穩定、運風平穩，震動小、噪音低；爐膛內3D熱風循環，熱量無死角，即使是高密度PCB板、異形板，也能受熱均勻，焊點一致性100%。

3. 無鉛環保，節能省電：符合RoHS無鉛環保標準，配備獨立助焊劑回收系統，自動回收助焊劑煙霧，無需頻繁清理爐膛，環保又省心；采用高效隔熱保溫材料，爐膛保溫效果好，比傳統回流焊省電15%-20%，一年節省電費上萬元。

4. 單/雙軌可選，適配多產能：提供單軌、雙軌兩種機型，雙軌機型可同時焊接兩塊PCB板，效率提升100%；網帶式、鏈條式傳輸可選，適配0.2-5mm厚的PCB板，支持01005微型元件、BGA/QFN芯片焊接。

5. 智能操控，簡單易上手：搭載工控電腦+Windows操作系統，中英文界面一鍵切換，可存儲50組以上溫度曲線，換款時直接調用，無需重新調試；具備故障自動診斷、報警記錄、數據報表功能，方便設備維護、生產管理，符合ISO9000質量管理要求。

6. 穩定傳輸，不卡板不變形：采用松下伺服電機+同步導軌傳輸，網帶張緊裝置自動調節，運輸平穩、不抖動、不變形，PCB板傳輸精度±0.1mm，杜絕卡板、掉板；雙氣缸頂升上爐體，維護方便、安全可靠。

7. 氮?dú)獗Ｗo(hù)可選，高端焊接必備：支持氮?dú)夥諊附?/span>，氧含量可控制在1000ppm以下，減少焊點氧化，提升焊點亮度、可靠性，完美適配汽車電子、醫療電子、航空航天等高精密產品焊接。

8. 高效冷卻，出板即拿：冷卻區采用上下獨立強制冷卻系統，PCB板出板溫度降至50℃以下，手摸不燙手，無需等待冷卻，直接進入下一道工序，提升產線效率。

三、回流焊溫區選型建議

1. 8溫區回流焊：適合小型電子廠、小批量生產，適配消費電子、小家電主板，性價比高；

2. 10溫區回流焊：適合中型電子廠、中批量生產，適配工控設備、智能家居主板，通用性強；

3. 12溫區回流焊：適合大型電子廠、大批量生產，適配汽車電子、醫療電子、精密芯片，控溫更精準、品質更穩定。

第二節：波峰焊——DIP插件焊接專家，無鉛工藝零橋連

看完SMT貼片核心的回流焊，接下來是DIP插件焊接必備設備——全自動無鉛波峰焊，它主要用于焊接PCB板上的插件元器件（如電容、電阻、連接器、芯片插座等），通過熔融焊料形成波峰，自動完成插件焊接，是電子制造產線的“插件焊接神器”。

很多電子廠既有貼片元件，又有插件元件，所以回流焊+波峰焊是標準配置，咱們這款波峰焊，針對無鉛工藝優化，解決插件焊接虛焊、漏焊、橋連、錫渣多的行業難題！

一、波峰焊核心工作原理

波峰焊采用助焊劑噴涂→預熱→波峰焊接→冷卻四步流程：

1. 助焊劑噴涂：專利步進馬達驅動噴霧裝置，根據PCB寬度自動調節噴霧范圍、噴霧量，均勻噴涂助焊劑，節省助焊劑30%；

2. 預熱區：三段式熱風預熱，溫度80-150℃均勻升溫，活化助焊劑，去除氧化物，避免PCB板熱變形；

3. 波峰焊接：錫爐內熔融焊料，在電磁泵/機械泵驅動下形成平滑波+湍流波雙波峰，PCB板掠過波峰，焊料自動潤濕插件引腳與焊盤，完成焊接；

4. 冷卻區：強制風冷冷卻，焊料快速凝固，形成牢固焊點，避免焊點裂紋、虛焊。

二、波峰焊核心技術優勢

1. 無鉛工藝，焊點更可靠：采用軍工級鈦合金錫爐內膽、噴口，耐無鉛焊料腐蝕，錫渣氧化量極低，8小時僅產生1.2公斤錫渣，比傳統波峰焊減少60%錫渣，節省焊料成本；無鉛焊接符合國際環保標準，焊點光亮、牢固，適配高端產品焊接。

2. 雙波峰設計，零橋連零漏焊：湍流波+平滑波雙波峰組合，湍流波穿透元件陰影區，解決漏焊、虛焊；平滑波修整焊點，解決橋連、拉尖，完美適配高密度插件、異形插件焊接，焊點良率99.9%以上。

3. 精準控溫，穩定不波動：采用三菱PLC+PID閉環溫控系統，錫爐溫度控制精度±2℃，預熱區溫度精準可調，確保焊接溫度穩定，避免溫度過高燙壞元件、過低導致虛焊。

4. 智能噴霧，省料又均勻：自動定位噴霧系統，噴霧寬度、速度、量可根據PCB尺寸自動調節，助焊劑不浪費、不飛濺，避免助焊劑殘留導致的焊點不良；配備松香液位報警，無需人工值守。

5. 便捷維護，省時省力：錫爐自動進出設計，更換焊料、清理錫渣無需停機等待；大幅面觀察窗+液壓翻蓋結構，方便觀察焊接狀態、設備維護；鈦合金爪+高強度鋁合金導軌，耐用不變形，使用壽命長達5年以上。

6. 環保安全，符合車間標準：配備專用助焊劑煙霧回收系統，廢氣過濾后排放，符合5S無塵車間環保要求；隔離式風刀設計，防止助焊劑進入預熱區，避免安全隱患；整機噪音低于60分貝，工作環境更舒適。

7. 靈活適配，通用性強：PCB板寬度50-350mm可調，傳輸速度0.5-2.0米/分鐘可調，適配各類插件PCB板；支持有鉛、無鉛工藝一鍵切換，換線時間≤5分鐘，滿足多品種生產需求。

8. 節能低耗，降低成本：正常運行功率僅8KW，比傳統波峰焊省電25%；錫爐保溫效果好，爐外溫度≤60℃，減少熱量損耗，長期使用更省錢。

三、波峰焊選型建議

1. 小型波峰焊：適合小型電子廠、插件少的產品，性價比高，占地?。?/span>

2. 中型波峰焊：適合中型電子廠、常規插件產品，通用性強，效率高；

3. 大型無鉛波峰焊：適合大型電子廠、高精密插件產品（汽車電子、醫療電子），品質穩定、錫渣少。

第三部分：SMT產線銜接設備——產線“神經末梢”，無縫銜接提效率

接駁臺——產線“橋梁”，無縫銜接不中斷

現在介紹SMT產線的**“萬能橋梁”**——全自動接駁臺，它是連接SMT各設備的核心配件，負責銜接上板機、貼片機、回流焊、下板機等設備，實現PCB板平穩傳輸、暫存、檢測，是產線自動化必不可少的“銜接神器”。

不管是設備間距過大，還是需要臨時檢測、暫存PCB板，接駁臺都能完美解決，讓整條產線無斷點、無等待、高效運行！

一、接駁臺核心功能

1. 設備銜接：連接印刷機、貼片機、回流焊、下板機等設備，填補設備間距，實現PCB板連續傳輸；

2. 暫存檢測：具備手動/自動切換功能，手動模式下可暫停PCB板，進行爐前、爐后檢測，篩選不良品；

3. 靈活傳輸：傳輸速度0-3000mm/min可調，單軌、雙軌可選，適配不同產能、不同規格PCB板；

4. 非標適配：可定制升降式、轉彎式、加長式接駁臺，適配特殊產線布局、特殊高度設備對接。

二、接駁臺核心技術優勢

1. 平穩傳輸，不卡板：采用進口調速電機+直線導軌，傳輸平穩、無抖動、無噪音，PCB板傳輸誤差≤±0.1mm，杜絕卡板、掉板；

2. 快速調寬，適配多規格：滾珠絲桿調寬機構，1分鐘完成50-450mm寬度調節，無需工具，換線效率高；

3. 智能控制，便捷操作：配備光電傳感器，自動檢測PCB板位置，自動啟停；具備BY-PASS直通功能，可直接跳過檢測，連續生產；

4. 堅固耐用，穩定可靠：方通焊接機架，加重底座，運行不移位；防靜電工作臺面，保護PCB板；整機壽命長達8年以上，運維簡單；

5. SMEMA接口，無縫聯動：標準SMEMA通訊接口，可與任何SMT設備對接，信號互通，實現整線自動化；

6. 多功能拓展：可加裝檢測燈架、鍵盤托、散熱風扇、亞克力防護罩，滿足檢測、散熱、防護需求。

三、接駁臺應用場景

適用于SMT產線、DIP產線、檢測產線，用于設備銜接、PCB暫存、爐前爐后檢測、人工檢修，是電子廠必備的通用設備，每條產線至少需要2-4臺接駁臺。

第二節：移載機——產線“平移管家”，單雙軌自由切換

最后介紹SMT產線的**“平移管家”——平行移載機，也叫平移機、轉角機，它主要用于單軌設備與雙軌設備的轉換、產線分流、合流**，實現“二合一、三合一、一分為二”的產線布局，解決單雙軌設備不匹配、產線效率低的問題。

比如：單軌貼片機對接雙軌回流焊，用移載機就能實現平穩轉換，讓兩條單軌產線共用一臺雙軌回流焊，節省一臺回流焊成本，提升50%產能！

一、移載機核心功能

1. 單雙軌轉換：將單軌設備的PCB板，平移至雙軌設備，或雙軌轉單軌，適配不同設備軌道規格；

2. 產線分流/合流：一條產線分兩條產線，提升產能；兩條產線合一條產線，節省設備成本；

3. 90°/180°轉角：實現PCB板90度、180度平移轉向，適配車間狹小空間、異形產線布局；

4. 平穩移載：移載過程無抖動、無錯位，保護PCB板和元器件，不影響焊接質量。

二、移載機核心技術優勢

1. 精準移載，無損傷：采用伺服電機驅動+精密導軌，移載精度±0.1mm，平移平穩、無沖擊，不刮花PCB板、不損壞元器件；

2. 靈活切換，適配多場景：支持單軌?雙軌、雙軌?四軌自由切換，移載速度可調，適配不同產能需求；

3. SMEMA通訊，全自動運行：標準SMEMA接口，與整線設備聯動，自動識別PCB板位置，自動移載，無需人工干預；

4. 緊湊設計，節省空間：機身小巧，占地面積小，適合車間狹小空間布局，可定制非標尺寸、非標角度；

5. 穩定耐用，故障率低：進口氣動元件、電氣元件，運行穩定，無故障運行時間長達10萬小時以上，日常無需維護；

6. 防靜電設計，安全可靠：整機防靜電處理，符合電子車間安全標準，避免靜電損傷精密元器件。

三、移載機產線應用方案

1. 單貼片機+雙回流焊：移載機將單軌貼片機的板子，平移至雙軌回流焊，效率提升100%；

2. 雙貼片機+單回流焊：移載機將兩條單軌貼片機的板子，合流至單軌回流焊，節省一臺回流焊；

3. 車間轉角布局：90°移載機，實現產線轉角，充分利用車間空間，避免產線過長。

一、SMT整線設備搭配方案（一站式采購，省心省力）

根據不同產能、不同產品，為大家整理了3套標準整線方案，直接抄作業，不用糾結選型：

1. 小型電子廠整線方案（日產能5000片以下）：吸板機+上板機+接駁臺+錫膏印刷機+貼片機+回流焊+接駁臺+下板機；適合小家電、消費電子、簡單主板，投資小、見效快；

2. 中型電子廠整線方案（日產能5000-20000片）：吸板機+雙軌上板機+接駁臺+印刷機+雙軌貼片機+10溫區回流焊+波峰焊+移載機+下板機+疊板機；適合工控設備、智能家居、汽車電子配件，產能高、品質穩；

3. 大型電子廠整線方案（日產能20000片以上）：雙吸板機+雙軌上板機+接駁臺+高速印刷機+高速貼片機+12溫區氮?dú)饣亓骱?/span>+無鉛波峰焊+多臺移載機+雙軌下板機+疊板機；適合汽車電子、醫療電子、航空航天、精密芯片，高端配置、零缺陷生產。

選擇適合的SMT緩存機

緩存功能需求?

若僅需在設備間做簡單緩沖暫存，選擇基礎款全自動儲板機即可，它能滿足SMT生產線自動絲印機后或速度有差距設備間的緩存，支持先進先出、后進先出、直通功能。

要是在SPI、AOI前后需要對NG/OK板進行篩選暫存和返修，可選擇多功能緩存機，它能自動區分存放不良板和良品板，還可遠程判斷誤判不良并轉為良品流入下工序。

若產線有柔性生產需求，比如小批量、多品種、工藝路線頻繁調整，可選擇結合AGV技術的柔性動態緩存設備，它能實現物料移動式緩存和按需配送，提升車間空間利用率和產線重組靈活性。

緩存容量需求?

根據產線的生產節拍和緩存時長需求確定，單軌緩存機一般可存20片PCB板，雙軌可存40片，部分設備還能根據PCB板層距定制緩存數量，比如20MM層距時最大可存20片。

適配性需求?

確認緩存機的導軌調節方式是否適配PCB板，部分設備前導軌固定、后導軌可活動調節，也可定制前活動后固定，雙軌設備還能定制1、4導軌固定，2、3導軌活動調節的模式，避免卡板。同時要保證設備有SMEMA標準四芯信號線，可直接與其他設備連線使用。

二、關注設備性能與配置

控制系統?

優先選擇采用知名品牌PLC控制的設備，比如松下PLC，搭配觸摸屏控制界面，操作簡單，運行穩定，抗電磁干擾能力強，還能直觀監控緩存數量、緩存時間等狀態。

傳動與定位系統?

升降絲桿選擇知名品牌如臺灣上銀的產品，步進電機傳送能保證平穩精準的升降模式，減少對PCB板的損壞；采用皮帶無摩擦傳動的設備，能進一步降低對PCB板的損傷。

傳感器與配件?

配備進口光電感應器，比如歐姆龍的感應器，能防止誤感應，提升設備安全性；選用品牌配件的設備，質量更有保障。

三、結合現場實際情況

空間布局?

根據現場使用空間選擇合適尺寸的設備，部分設備可根據客戶要求指定機器長度，選型時要確保設備能順利安裝在產線中，不占用過多空間。

預算情況?

大型制造企業若計劃建設全新數字化車間，可選擇具備大規模、系統級自動化集成與數字化管理能力的設備，它能和MES、ERP等上層管理系統數據互通；預算有限的中小企業，可選擇高性價比的基礎款緩存機，滿足基本緩存需求。

升降伸縮接駁臺?是一種用于自動化生產線（尤其是SMT貼片線）中，實現PCB板在不同設備或不同高度傳送帶之間平穩、自動對接與傳輸?shù)膶Ｓ迷O(shè)備。它結合了?升降功能?和?伸縮功能?，可適應不同設備高度差與位置偏移，確保物料（如PCB板）安全、高效傳遞。

核心特點

?升降功能?：通過氣缸（如亞德客氣缸）+導柱結構實現平穩垂直升降，適應不同設備高度。

?伸縮功能?：采用步進電機驅動絲杠或?qū)к壪到y(tǒng)，使傳送軌道可前后伸縮（如行程達600mm），補償設備間水平位移。

?寬度可調?：支持導軌寬度調節（如50–460mm），適配不同尺寸PCB板。

?自動控制?：配備IO信號接口，可與上位系統通信，實現自動啟停、狀態反饋。

?穩定傳輸?：使用定速馬達（如15W臺產馬達）和扁皮帶（如7mm綠色皮帶），確保PCB板平穩傳送。

典型應用場景

SMT生產線中回流焊前后、印刷機與貼片機之間的PCB板過渡。

高度不一致的兩條流水線之間的無縫對接。

自動化倉儲、物流分揀系統中的高低位物料轉運。

SMT上板機的優勢。

SMT上板機，也稱為自動送板機或PCB裝載機，是SMT生產線起始端的關鍵設備。它的核心功能是自動、持續地將空的PCB板從料架中取出并精準地傳送到下一臺設備（通常是錫膏印刷機或貼片機）的傳送帶上。

雖然看似簡單，但它的引入為SMT生產帶來了革命性的提升，其優勢主要體現在以下幾個方面：

1. 大幅提高生產效率

連續運行：上板機可以實現24小時不間斷供料，消除了因人工上料造成的生產線中斷和等待時間。

高速節奏：其運行速度遠高于人工操作，能夠完美匹配高速錫膏印刷機和貼片機的生產節拍，確保生產線始終以最高效率運行。

減少非增值時間：將操作員從重復、枯燥的上板工作中解放出來，讓他們可以專注于設備監控、質量檢查等更有價值的工作。

2. 顯著提升產品品質與一致性

避免人為損傷：人工拿取PCB板時，手上的汗?jié)n、灰塵或不當用力都可能對板子造成污染或物理損傷（如刮傷、彎折）。上板機使用精密的機械機構，確保“零接觸”或“定點接觸”，極大降低了板面污染和機械損傷的風險。

定位精準：每次放置PCB板的位置都高度一致，這為后續的錫膏印刷和元件貼裝提供了精準的基準，減少了因?qū)ξ徊粶?zhǔn)導致的印刷不良或貼片偏移。

穩定性高：機器操作排除了人為的情緒、疲勞等不穩定因素，保證了每一塊板子上線品質的一致性。

3. 有效降低人力成本與勞動強度

“無人化”操作：一條配置了上板機的SMT線，可以實現“一人看多線”，特別是在夜班或高強度生產時期，節省的人力成本非常可觀。

降低工作強度：操作員無需再頻繁搬運沉重的PCB板料架，也無需彎腰進行重復上料動作，改善了工作環境，降低了職業病的發生風險。

4. 實現更高程度的自動化與智能化

全自動流水線的基石：上板機是構建SMT全自動生產線不可或缺的一環。它與下板機、AGV等配合，可以實現從倉庫到產線的物料自動輸送，是建設“燈塔工廠”或“工業4.0”智能車間的基礎。

MES系統集成：現代上板機可以與制造執行系統通信，實現生產任務的自動調用、物料信息的自動核對以及生產數據的實時上傳，杜絕了上錯板、用錯料等低級錯誤。

無縫銜接：它能夠與前后端設備（如緩存機、錫膏印刷機）進行信號聯動，實現整個生產流程的平滑、無縫銜接。

5. 增強生產的靈活性與可管理性

大容量備料：上板機通常配備多層料架，可以一次性裝載數百片PCB，支持長時間的無人化生產。

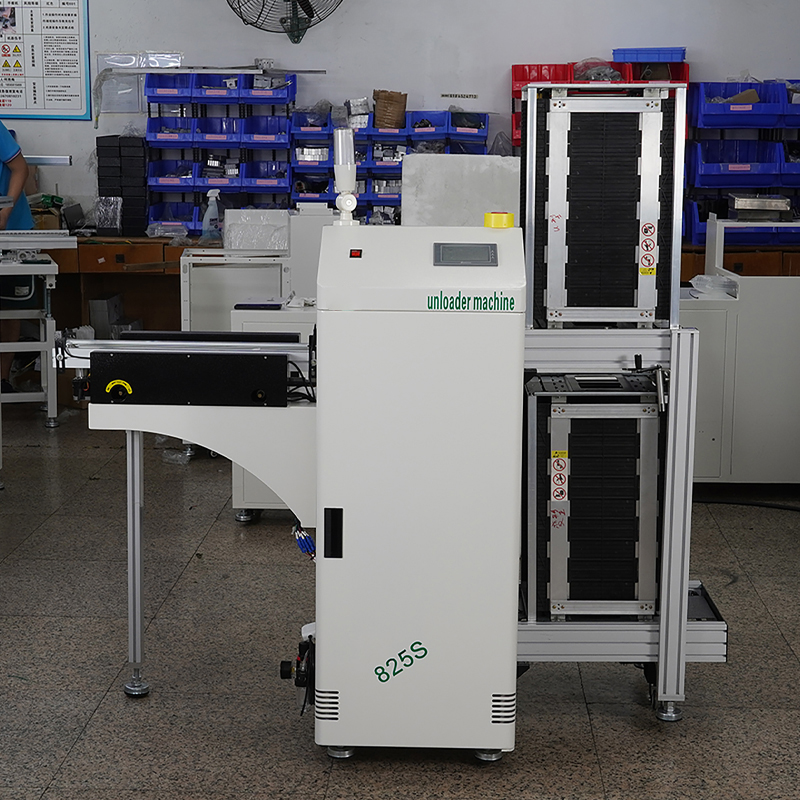

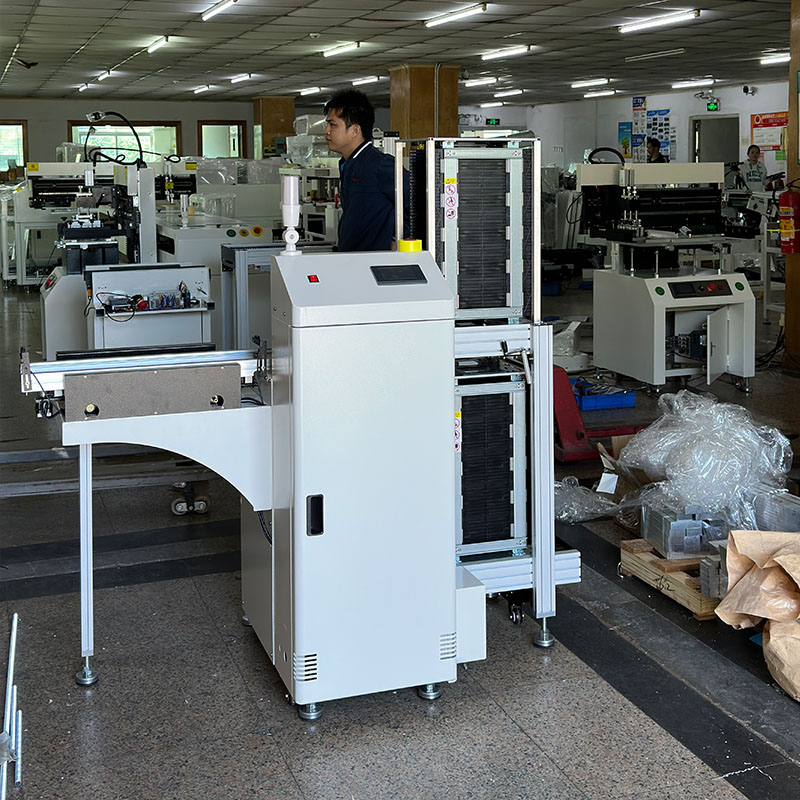

晟典smt設備----下板機系列產品介紹

下板機系列-N G O K收板機，若是需要在在生產線回流焊后面有放一臺在線的A O I設備,那么一般會使用N G自動收板機，把好壞板子分別收起來。N G O K自動收板機，工作模式有兩種，一種是h模式，移動導軌跟O K框是在同一條直線上的，當接收到上位機O K信號后，P C B線路板直通到前面的O K框。當接收到N G信號,接駁導軌就會平移，將P C B線路板送到后面的N G框。另外一種模式就是Y模式，也就是接駁導軌在O K框跟N G框的中間，剛接收到O K信號的時候接駁導軌就會往前移動，把P C B線路板送到前面的O K框內，當接收到N G信號后，接駁導軌就會往后平移，把P C B線路板送到后面N G框內，這里有一點就是，小車它來回移動時間長了，可能會出現跑偏的一個情況，所以我們可以設置小車移動多少次之后回到原點校正一次。

NG&OK收板機用于SMT/DIP/測試等生產線后端，通過接收檢測試備（AOI或ICT等）發出的信號，移載小車自動把前端測試出來的NG板和OK板儲存到不同的料箱。PCB/PCBA自動進出，循環時間短，確保生產線上的良品和不良品分離，提高生產效率和產品質量。工作原理：當AOI檢測完PCB板后，會發出相應的OK或NG信號。雙軌NG-OK收板機根據這些信號，通過氣缸等機構將PCB板分別送入OK料框或NG料框。這種自動化處理大大減少了人工干預，提高了生產線的自動化程度。

結構特點：雙軌NG-OK收板機通常采用雙軌設計，可以同時處理兩條生產線上的PCB板。其升降臺通常分為兩層，底層為OK框，用于存放良品；頂層為NG框，用于存放不良品。這種設計使得設備的空間利用率更高，同時也方便操作人員對良品和不良品進行分類處理。性能與優勢：雙軌NG-OK收板機具有穩定可靠的性能，送板時間通常不超過5秒，能夠滿足高速生產線的需求。同時，其控制面板采用LED真彩觸摸屏，操作簡便直觀。此外，該設備還具有防卡板特殊防呆結構，能夠有效防止PCB板在傳送過程中發生卡滯現象。

N G O K自動收板機的工作模式，當N G O K框進入升降裝置的時候，氣缸加緊料框，防止料框晃動或者是變形，點擊啟動之后，料寬下降到進板位，裝滿P C B線路板后就會自動從下面出框。整臺設備是由鈑金結構+鋁型材進出框架組成的，表面是噴涂了波紋白色的處理，一般一臺單軌N G收板機機標配四個料框，如果是雙軌的話，也是配4個料框，但是單軌和雙軌的配置不同，雙軌，如果是前面的A O I是雙軌的情況下,然后是用到雙軌NG收板機，它工作的時候同時用到四個料框，電機使用是伺服電機。如果標準機的電機是用的是步進電機。不管是單軌還是雙軌的N G O K收板機整機都是由微電腦plc控制系統控制的，P L C是采用松下品牌的，觸摸屏顯示操作，可以根據P C B線路板上元器件的高度設定料架升降步距，像步進電機推板的力度，速度都是可以在觸摸屏上面設置的，操作簡單明了，工作起來是非常穩定.

下板機中的標準料框式下板機一般是收集P C B線路板用的，用在生產線的末端，因?yàn)榘遄?span>經過加工之后，是需要把它用料寬收集起來的。下板機的話，按照功能來分呢，可以分為標準型號的下板機，和N G O K下板機。如果按照形狀來分的話，可分為標準型號的下板機，L型下板機。整臺機器大概包含三個部分，一個是前面的接駁部分，中間是整個機身，右邊這個是進出框架。主要是有鈑金焊接，加上鋁型材進出框架制作的。下板機主要硬件配置：傳輸鏈條，料框進出軌道傳輸，采用黑色尼龍平板工程鏈條。P L C控制系統，控制面板，真彩色觸摸屏人機控制。電機，通過減速馬達內部大小不同的齒輪組合來達到矩減速的效果。合金鋼滾珠升降絲桿，降低阻力。氣缸周轉箱采用汽缸多角度夾持，穩固可靠且能校正周轉箱的變形。兼容SMEMA接口。馬達推板，電動推板裝置，推板速度可調。油水分離器高強度耐熱不易老化密封性能好，清晰度高杯體大。機身表面噴涂白色。

下板機一般是標配兩個防靜電的料框，適合所有的板子。整個設備是由微電腦P L C控制系統控制的，操作靈敏的顯示屏顯示操作，可以根據P C B線路板上面元器件高低設定料架升降步距，工作穩定可靠，方便快捷。接駁裝置推P C B板采用步進馬達，步進電機推板的速度，距離，力度是可以調節的，另外，傳送的皮帶速度也是可以調節的，我們的P L C，采用的是西門子上下板機專用的控制系統，感應器是歐姆龍的，明偉的電源，使用的配件都是品牌配件，都是比較好的下板機的工作模式，接駁部分有個感應器，感應到板子過來了，空的料框從上面進入升降機，升降機氣缸夾緊料框，從下往上板子一片片，被電機推板裝置推進料框，這個料框時候一格一格往下走。直到我們的料框裝完板子之后，料框輸送帶就會把滿框的pcb板送出來。

全自動下板機應用于SMT生產線的收板工作，通過更換防靜電料框進行收板。全自動收板機既可以應用于回流焊、波峰焊后面，也可以應用于各類貼片機后，自動更換料框進行收板。通過自動收板機實現了smt生產線的下游的收板工作，減輕了人員的工作量。

下板機由三部分組成：升降部分，料筐待機軌道和進板推板軌道；進筐待機軌道可根據客戶要求至少可待機1筐板（50片），待機出筐軌道可儲存2個空筐。升降工作區1筐，可實長時間無需人工理會，達到長時間自動化為前機收板目的，這是單軌收板機，雙軌收板機嘖一次性可存儲100片P C B線路板，實現高度的智能化操作。料框式下板機用于回流焊、貼片機、激光機、噴碼機后實現自動收板；電機推板可根據P C B厚度設定推力，防止料筐變形卡壞P C B板。使用收板機需要注意哪些事項？⑴、工作前需要檢查各開關、按鈕及指示燈、氣壓、安全光電是否正常；⑵、工作中需要手動調整初始板，正常后才開啟自動操作，有異常需要按急停開關；⑶、工作結束需要按下停止按鈕，關閉電源，清理臺面及機器內的灰塵和異物；⑷、設備運轉時不能直接用手去觸摸感應器、限位開關，設備異常時需要調試，需要停機、關電檢查；⑸、設備維護及保養，需要按照收板機使用說明書來進行。

下板機系列之雙收板機， 其用于各種雙軌生產設備（如雙軌回流焊、貼片機、雙軌印刷機、A O I等）自動收板，優勢有以下幾點：實現自動化聯機按節拍收板，達到節省人力目的；采用P L C+觸摸屏控制，各項參數均可數字輸入，設定極為方便；推板采用步進電機驅動；可根據P C B板厚度設定推力，防止料筐變形卡壞P C B板；料筐夾緊氣缸雙邊各配4個氣缸+電磁閥控制；升降采用臺灣T B I滾珠絲桿，具有高速、低燥音、高精密、經久耐用等特點；本機分由三部分組成：雙軌進板推板段+雙升降段+料筐待機雙軌道段（雙邊是完全獨立控制運行的）。

SMT上板機系列

一、SMT料框式上板機

核心功能

SMT料框式上板機主要應用于SMT生產線前端，負責將存儲在周轉箱內的PCB板逐一傳送到生產線上。當一個周轉箱內的PCB板全部傳送完畢后，空周轉箱會自動下沉，同時下一個滿載的周轉箱會自動補位，實現全自動不間斷上板。它能根據后置設備的需板信號精準推送PCB板，確保生產線的連續運行。部分高端機型還支持多個料架的循環作業，可放置不同類型的PCB板，通過觸屏控制升降層數，實現不同元器件高度的PCB板生產切換。

突出優勢

1. 自動化程度高：全程無需人工干預，從PCB板的推送、周轉箱的切換到空箱的處理，都能自動完成，大幅節省人力成本，降低人工操作帶來的失誤風險。

2. 兼容性強：可處理多種尺寸和厚度的PCB板，一般能支持5050mm至460330mm的PCB尺寸范圍，最小厚度可達0.6mm，還能根據客戶的生產線具體需求進行非標定制，滿足多樣化的生產需求。

3. 運行穩定可靠：采用PLC編程電子控制，搭配馬達提供動力推送，配備感應器實時感應機器到位情況，具備防卡板設計及聲光報警功能，一旦出現異常能及時發出警報并停止運行，保障生產安全和產品質量。

4. 生產效率提升顯著：上板時間約6秒，能快速響應生產線的需求，確保生產線的高效運轉，特別適合大規模、高節奏的電子制造生產場景。

二、SMT微型上板機

核心功能

SMT微型上板機是一種體積小巧的上板設備，主要用于小型SMT生產線或空間有限的生產環境。它同樣具備自動上板功能，能將PCB板精準傳送到生產線上，滿足小批量、多品種的生產需求。部分機型還支持直通功能，可在不進行上板操作時讓PCB板直接通過，增加了設備的靈活性。

突出優勢

2. 體積小巧，節省空間：外形尺寸通常為5004501650mm，重量僅75kg，占用空間小，適合布局緊湊的生產線或?qū)嶒?yàn)室研發場景，能有效利用有限的生產空間。

3. 能耗低：功率僅15W，相比其他大型上板設備，能耗大幅降低，符合綠色生產理念，長期使用能為企業節省不少能源成本。

4. 操作簡便：結構簡單，操作界面直觀，即使是新手也能快速掌握操作方法，減少了人員培訓成本。同時，設備的維護也相對簡單，降低了后期的維護成本。

5. 靈活性高：能適應小批量、多品種的生產需求，可快速進行產品切換，滿足市場多樣化的產品生產要求，為企業的柔性生產提供了有力支持。^

三、PCB疊板機

核心功能

PCB疊板機主要用于自動化堆疊印刷電路板，在PCB制造和組裝流程中發揮著重要作用。它能自動完成PCB板的收集、計數和堆疊，確保每層PCB板堆疊時位置精確、整齊。在PCB生產后道工序，如蝕刻、鉆孔、電鍍、絲印等工序后，可將完成單工序或幾道工序的PCB板收集堆疊起來，便于轉運到下一工序或包裝；在最終測試/檢驗后，能將合格的成品PCB板堆疊整齊，準備包裝出貨；在SMT貼片前，可將裁切好的PCB拼板堆疊起來，供SMT線自動上料機連續取用。少數特定設計的疊板機還能用于多層板壓合前，將半固化片和內層芯板按要求層疊在一起，為后續壓合工序做準備。

突出優勢

3. 大幅提高生產效率：自動完成PCB板的收集、計數和堆疊，速度顯著快于人工操作，能有效縮短生產周期，提高企業的生產效率。

4. 保證產品質量：避免人手直接接觸板面，降低了刮傷、指紋油污污染的風險，同時精準定位對齊功能確保每層PCB板堆疊時位置精確，避免錯位導致后續工序出現問題，提升了產品的一致性和穩定性。

5. 精確計數：配備精確的計數系統，能確保每疊PCB數量準確無誤，方便后續的包裝、統計和管理，減少了因計數錯誤帶來的損失。

6. 降低勞動強度：替代繁重、重復性的人工疊板工作，降低了人工成本和勞動強度，改善了工人的工作環境。

四、PCB疊送一體機

核心功能

PCB疊送一體機集成了疊板機和周轉箱送板機的功能，具有疊板和周轉箱送板兩種模式。疊板模式適用于光板，可直接整疊放入軌道上方存儲區，通過跌落傳輸軌道將PCB板送到生產線上；周轉箱模式適用于雙面板，能滿足不同類型PCB板的上料需求。工作過程中可批量裝周轉箱，無須停機，用完一箱自動出空箱，進滿箱，實現不間斷上板。

突出優勢

4. 一機兩用，適用性廣：同時具備疊板機放板的快捷和普通料筐板機周轉箱方便轉線的便捷，能滿足光板和雙面板等不同類型PCB板的上料需求，一臺機器即可適應多種生產場景，減少了設備的采購成本和占地面積。

5. 自動化程度高：采用PLC+人機觸摸屏控制，周轉箱升降采用滾珠絲桿+齒輪減速電機，速度快、高精度、經久耐用。接收到后機求板信號后，能自動完成PCB板的推送和周轉箱的切換，實現全自動上板，節省了大量的人力。

6. 生產連續性強：用完一箱自動出空箱，進滿箱，無需停機裝料，確保生產線的連續運行，有效提高了生產效率，特別適合對生產連續性要求較高的企業。

7. 操作簡便：人機界面友好，操作簡單易懂，工人只需進行簡單的設置和監控即可完成操作，降低了操作難度和人員培訓成本。^

五、PCB吸板機

核心功能

PCB吸板機主要用于SMT生產線的前端，通過真空吸附技術實現裸板的精準抓取和傳送，取代人工操作。它將堆疊的裸板逐一吸附并傳送至接駁臺或印刷機，作為SMT生產線首道工序，為后續的貼片、焊接等工序提供保障。其核心工作原理基于真空吸附系統、控制系統以及傳動與定位系統的協同工作，通過真空發生器或真空泵產生負壓，使吸盤吸附PCB板表面，然后通過平移機構將PCB傳送至指定位置。

突出優勢

5. 抓取精準，定位準確：利用真空吸附技術，能精準抓取PCB板，重復定位精度可達±0.05mm，確保PCB板在傳送過程中的穩定性和準確性，避免了人工操作可能帶來的定位偏差。

6. 兼容性強：支持多種尺寸和厚度的PCB板，一般可處理50×50mm至500×350mm或更大尺寸，厚度范圍為0.4 - 30mm的PCB板，部分機型還可處理鋁基板，滿足不同類型產品的生產需求。

7. 自動化程度高，節省人力：實現了PCB板的自動上料與傳輸，取代了人工操作，節省了人工置板時間，提升了生產線效率與連續性，特別適合大規模、高自動化的生產場景。

8. 功能集成度高：通常具備直通功能、自動/手動工作模式切換、故障自動診斷與聲光報警功能，并配有標準的SMEMA信號接口，便于與其他設備聯機實現自動化流水線生產，能與SMT生產線的其他設備無縫對接。^

六、PCB吸送一體機

核心功能

PCB吸送一體機結合了吸板機和送板機的功能，具有料箱上板和真空吸板兩種上板模式。料箱上板模式可將存儲在周轉箱內的PCB板逐一傳送到生產線上，真空吸板模式則通過真空吸附技術將堆疊的裸板逐一吸附并傳送至生產線。兩種模式可任意切換，方便快捷，能滿足PCB光板與半成品的全自動送板需求，并且能根據pcb板的寬度去調整設備軌道的寬度。

突出優勢

6. 功能多樣，靈活性高：一臺機器集成了兩種上板模式，可根據不同的PCB板類型和生產需求靈活切換，既適用于光板的上板，也適用于雙面板等半成品的上板，提高了生產線的靈活性和適應性。

7. 自動化程度高：采用PLC控制系統，操作界面采用觸摸屏，配有標準的SMEMA信號線，可與其他設備進行在線自動化聯機運行。能自動完成PCB板的抓取、傳送和周轉箱的切換，實現全自動上板，大幅提高生產效率。

8. 保護PCB板效果好：采用優質硅膠吸盤，高韌性，回彈不變形，并且吸嘴定位采用萬向定位機構，可隨意調整位置，實現無痕吸附，避免了對PCB板表面的損傷，保障了產品質量。

9. 運行穩定可靠：配備自動診斷故障代碼顯示功能，方便及時發現并解決問題，同時具備防卡板設計，一旦出現卡板等異常情況能及時停止運行，保護設備和PCB板的安全。

SMT收板設備行業發展趨勢

SMT收板設備行業發展趨勢

（一）集成化與智能化深度融合

未來，SMT收板設備將朝著更高程度的集成化和智能化方向發展。設備之間的協同工作將更加緊密，SMT料框式下板機、PCB板NGOK收板機、PCB疊收板機以及PCB吸收板機等設備將與SMT生產線中的其他設備實現更高效的數據交換和協同工作，形成一個完整的智能化生產系統。例如，收板設備可以實時將收板數據傳輸?shù)缴a(chǎn)線的控制系統中，控制系統根據這些數據及時調整生產節奏，實現生產流程的優化 。同時，設備的智能化水平將進一步提升，人工智能技術將更多地應用到設備中，實現設備的自我診斷、自我修復以及預測性維護，減少設備故障停機時間，提高生產效率。

（二）綠色節能成為重要發展方向

在綠色制造理念的推動下，SMT收板設備將更加注重能耗控制和環境友好性。新一代設備將采用更高效的驅動系統和控制算法，降低設備運行過程中的能耗。例如，采用節能型電機、優化設備的運行路徑等，減少能源浪費。同時，設備的材料選擇也將更加環保，采用可回收、可降解的材料，降低設備對環境的影響 。

（三）定制化與個性化需求凸顯

隨著電子行業的快速發展，不同客戶的需求越來越多樣化和個性化。SMT收板設備廠家將更加注重定制化服務，根據客戶的特殊需求提供個性化的設備解決方案。無論是特殊尺寸的PCB板處理，還是特定的生產線布局要求，廠家都能靈活應對，為客戶量身打造最合適的設備。例如，針對一些小型電子企業，廠家可以提供小型化、緊湊化的收板設備，滿足其有限的生產場地需求；對于大型電子制造企業，則可以提供大型、高速、高精度的收板設備，滿足其大規模生產的需求 。

（四）高精度與高穩定性持續提升
